6.5

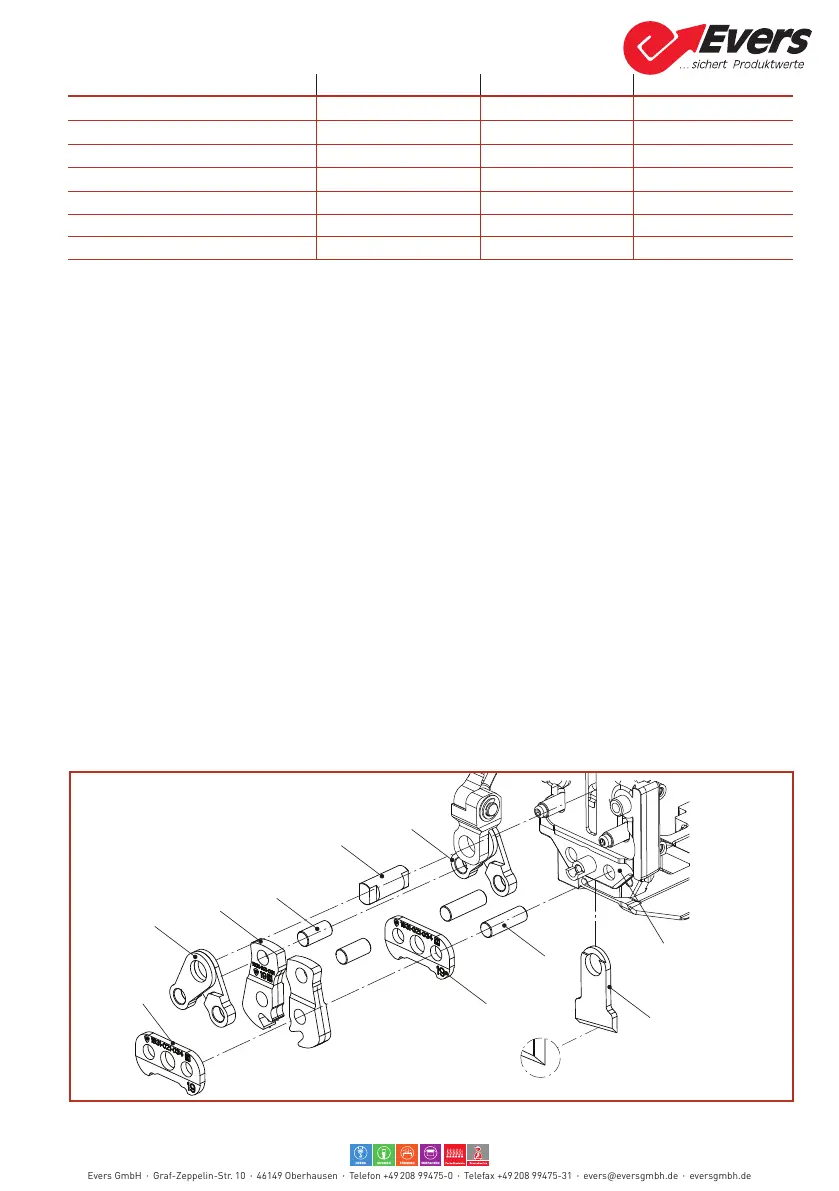

Klauen, Kerbmesser und Abschneidmesser reinigen/ersetzen
Erforderliche Teile Bestellnr. 13 mm Bestellnr. 16 mm Bestellnr. 19 mm
Klaue (3)* 1831.021.029 1831.021.030 1831.021.031
Kerbmesser (1) (10)* 1831.021.032 1831.021.033 1831.021.034
Abschneidmesser (8)* 1821.208.018
Klauenbetätiger (2) (6) 1831.021.112
Klauenstift (4) 1831.021.039
Klauenachse (9) 1831.021.037
Führungsbolzen (5) 1831.021.035
* Verschleissteil
Ausbau
Akku aus Gerät ziehen.
Abdeckung vorne und Klauenabdeckung entfernen (Kap. 6.3).
–
Zwei Klauenbetätiger (2) entfernen und Klauenstifte (4) herausziehen.
Kerbmesser (1), Klauen (3) und hinteres Kerbmesser (10) entfernen und Klauenachsen (9) her-
ausziehen.
Führungsbolzen (5) herausziehen und die hinteren Klauenbetätiger (6) sowie das Abschneidmes-
ser (8) hinter dem Klauenträger (7) nach unten entfernen.
Kerbmesser (1 und 10), Klauen (3) und Abschneidmesser (8) reinigen, auf Verschleiss überprüfen
und falls notwendig ersetzen. Die Kerbmesser (1 und 10) können auch 180° gedreht werden um
die zweite Schneidkante zu benutzen.
Einbau
Die gereinigten oder ersetzten Teile an den Gelenken und Gleitstellen mit Universalfett (z.B.
Klüber GBU Y 131, Microlube) einfetten.
Abschneidmesser (8) hinter dem Klauenträger (7) in Montageposition bringen, hintere Klauenbe-
-
zen bis zum Anschlag vorschieben und die gefrästen Flächen wie in der Zeichnung dargestellt
senkrecht ausrichten.
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
1
6
2
3
4
5
10
9
8
7
