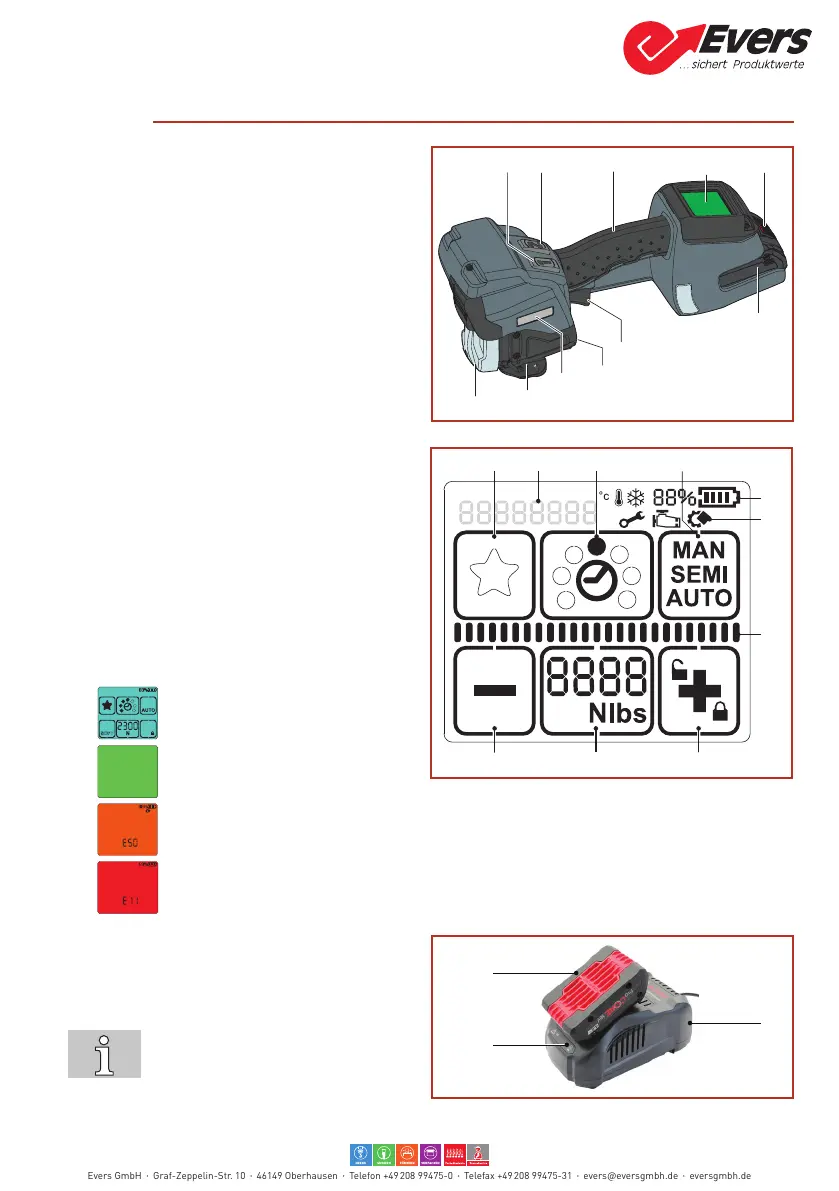

Evers BPT-L19 - Beschreibung; Aufbau

3 Beschreibung
3.1 Aufbau
 1
 2
 󰀨
4 Bedienpanel
5 Entriegelungstaste Akku
6 Akku
7 Auslöser
8 Seriennummer (XJJMMYYYY)
X 
JJ Baujahr
MM Monat
YYYY fortlaufende Nummer
9 Typenbezeichnung
10 Spannvorrichtung
11 Verschliesservorrichtung
Bedienpanel
 
 
 
 
 
 
 
 
 
 
Hintergrundbeleuchtung
 Display aktiviert.
 Spannkraft erreicht oder Verschluss-
prozess beendet
 Anwendungsfehler: temporärer Systemfehler, kann von Bediener gelöscht werden (Kap.
6.6)
 Gerätefehler: statischer Systemfehler, Fehler beheben (Kap. 6.6). Falls Störung nicht
behoben werden kann  Servicestelle.
Akku und Ladegerät
1 Ladegerät
2 Akku
3 LED-Anzeige
Für detaillierte Angaben siehe separat
beiliegende Betriebsanleitung für den
Akku und das Ladegerät.
