• Retire la hoja, dejando el borde interior de la hoja en su posición
de uso.
• Al retirar la hoja, asegúrese de usar guantes de seguridad. Aunque
los dientes de la hoja no estén en movimiento, siguen estando
alados y pueden resultar peligrosos.
INSTALAR UNA HOJA:
• Asegúrese de que todos los componentes están limpios y sin
restos.

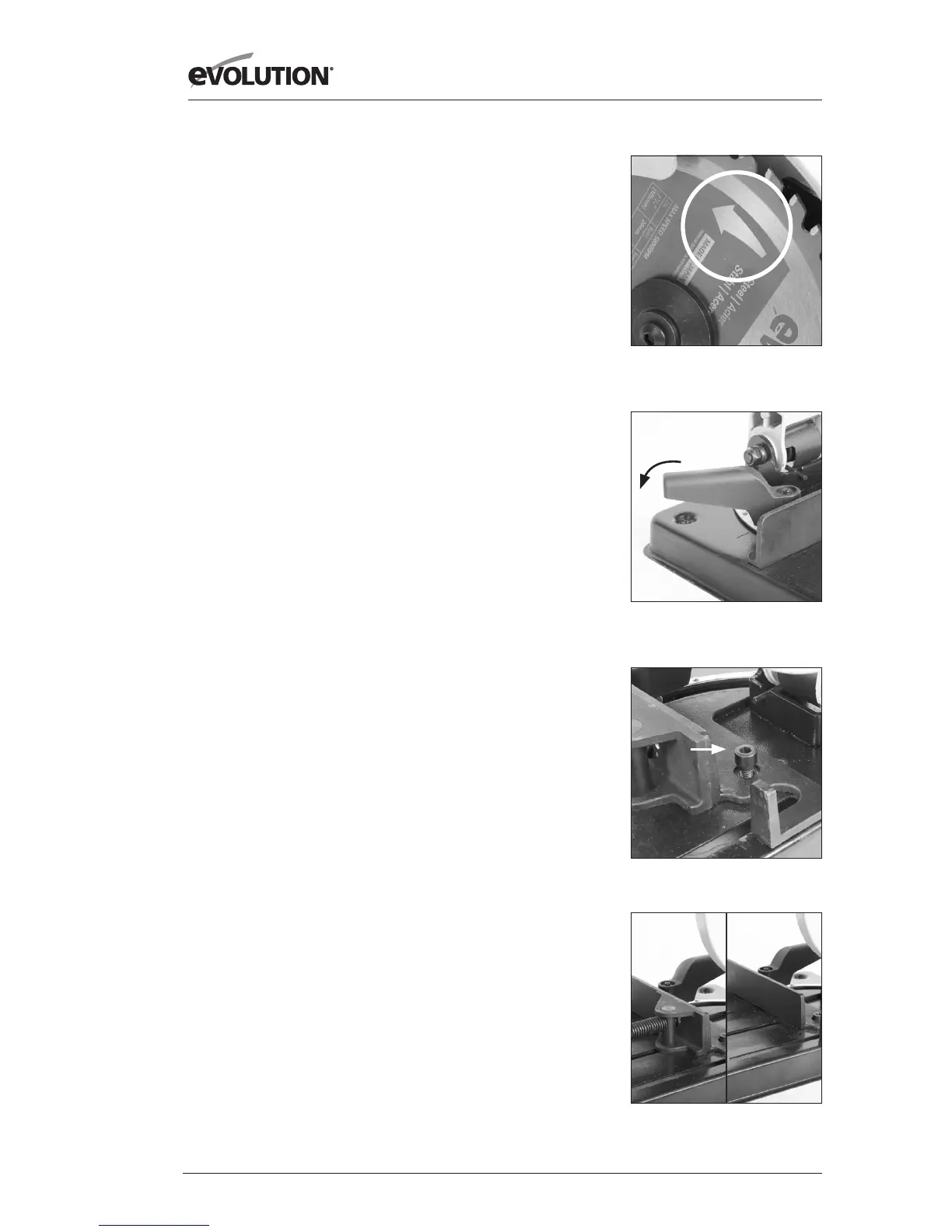

• Instale la hoja sobre el borde interior de la hoja y del eje,
asegurándose de que la dirección de rotación de la flecha de
la hoja coincide con la dirección de rotación de la flecha en la
protección superior de la hoja de la máquina. (Fig. 5)
• Reinstale el borde exterior de la hoja, la arandela y el tornillo del
eje.
• Ponga el seguro del eje pulsando el botón del seguro del eje.
• Apriete el tornillo del eje con la llave hexagonal de 6 mm.
• Vuelva a poner la protección superior de la hoja en su posición de
uso y sustituya y apriete los cuatro (4) tornillos de cabeza hueca.
• Compruebe que ha soltado el seguro del eje girando la hoja
manualmente.
• Asegúrese de quitar la llave hexagonal del tornillo del eje y
guárdela en un lugar seguro para usos futuros.
• Compruebe la instalación, en especial el funcionamiento de la
protección inferior de la hoja retráctil, moviendo la cabeza de
corte arriba y abajo varias veces.
ADVERTENCIA: Después de instalar una nueva hoja, encienda
siempre la máquina, sin carga, durante unos minutos. Manténgase
alejado de la hoja. Si la hoja tuviera algún defecto que no hubiera
detectado, podría destruirse durante esta prueba.
AJUSTAR EL ÁNGULO DE CORTE
Nota: La mordaza trasera puede ajustarse hasta un ángulo de 45°. La
mordaza trasera está configurada de fábrica a 0° (a 90° de la hoja) para
que la hoja corte directamente un material colocado en el tornillo de
banco.
Para cortes angulares, la mordaza trasera puede ajustarse (hasta) 45°,
con un transportador de ángulos incluido en la mordaza para facilidad
y precisión en la configuración.
Se perforan dos (2) marcas de referencia del transportador de ángulos
en la base de la máquina para acomodar las dos (2) posiciones que
puede ocupar la mordaza trasera.
PARA AJUSTAR EL ÁNGULO DE LA MORDAZA TRASERA:
• Afloje el tornillo de bloqueo del mango palanca. (Fig. 6a)
• Afloje el tornillo de cabeza hueca derecho (usando la llave
hexagonal suministrada). (Fig. 6b)
• Gire la mordaza trasera al ángulo deseado.
Fig. 6b
Fig. 6a
Fig. 7
Fig. 5
