Nota: Usar el tornillo de banco de forma normal tirando un poco
hacia atrás de la rueda de mano del tornillo de banco justo antes
de que la mordaza toque la pieza de trabajo ayudará y conrmará
el asentamiento correcto de la “tuerca del manguito”.
ADVERTENCIA: Usar la máquina sin la “tuerca del manguito”
completamente ajustada a la tuerca del tornillo de banco es
peligroso y no debe intentarse.
Apriete el tornillo de banco para asegurar la pieza de trabajo.
• Compruebe la seguridad de la pieza de trabajo antes de
intentar realizar un corte.
CANAL DE EXTRACCIÓN DE POLVO
ADVERTENCIA: El polvo puede ser peligroso para el operador
de la máquina y las personas que estén a su alrededor. Le
recomendamos que si tiene previsto utilizar esta máquina para
cortar materiales que generen polvo (madera, contrachapado,
algunos plásticos, etc.), instale el canal de extracción de polvo en la
máquina. Esto permitirá que después pueda conectar un sistema
de extracción de polvo del taller a la máquina.
Además, el operador debería llevar puesta una máscara para
el polvo y cualquier otro EPI (Equipo de Protección Individual)
apropiado.
PARA COLOCAR EL CANAL DE EXTRACCIÓN DE POLVO:
• Retire los cuatro tornillos de estrella y sus respectivas arandelas
de la placa ciega en la parte trasera de la máquina. (Fig. 9)
• Retire la placa ciega.
• Utilizando los cuatro tornillos retirados, acople el canal de
extracción de polvo en el lugar de la placa ciega.
Nota: Cuando utilice un sistema de extracción de polvo con esta
máquina, siga las instrucciones que se incluyen con el sistema
de extracción de polvo sobre los procedimientos operativos
relacionados con la seguridad.
MANGO DE VELOCIDAD
Nota: Hay un agujero perforado y roscado en el borde de la rueda
de mano adyacente a uno de los brazos de la rueda de mano.
Si lo desea, ajuste el mango de velocidad a la mordaza con rueda
de mano. El mango simplemente se enrosca en el agujero roscado.
(Fig. 10)
Utilice un destornillador de estrella (no suministrado) para apretar
el mango en su posición de uso.

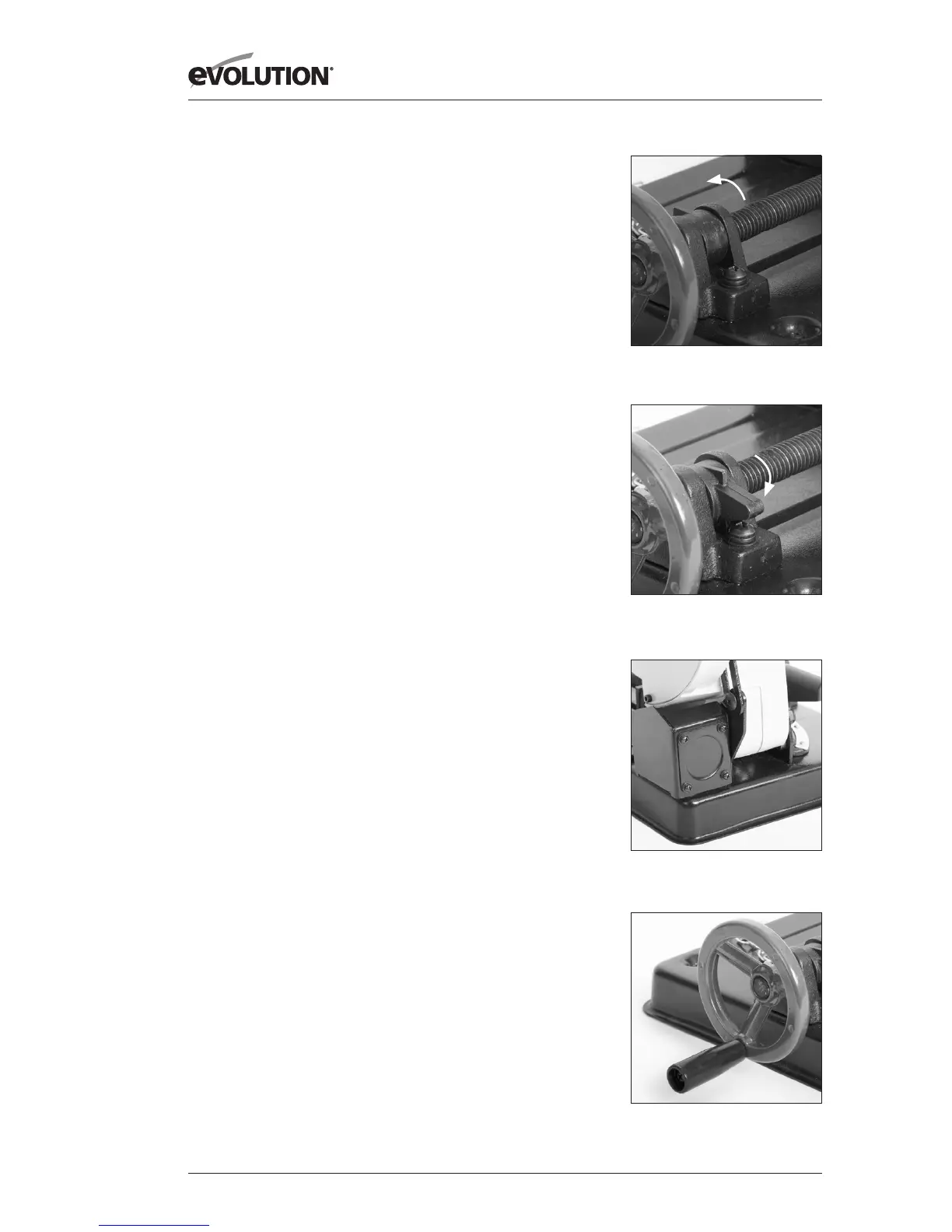

Fig. 8a
Fig. 8b
Fig. 9
Fig. 10
