Evolution R210 MTS G2 - Page 114

114
www.evolutionpowertools.com

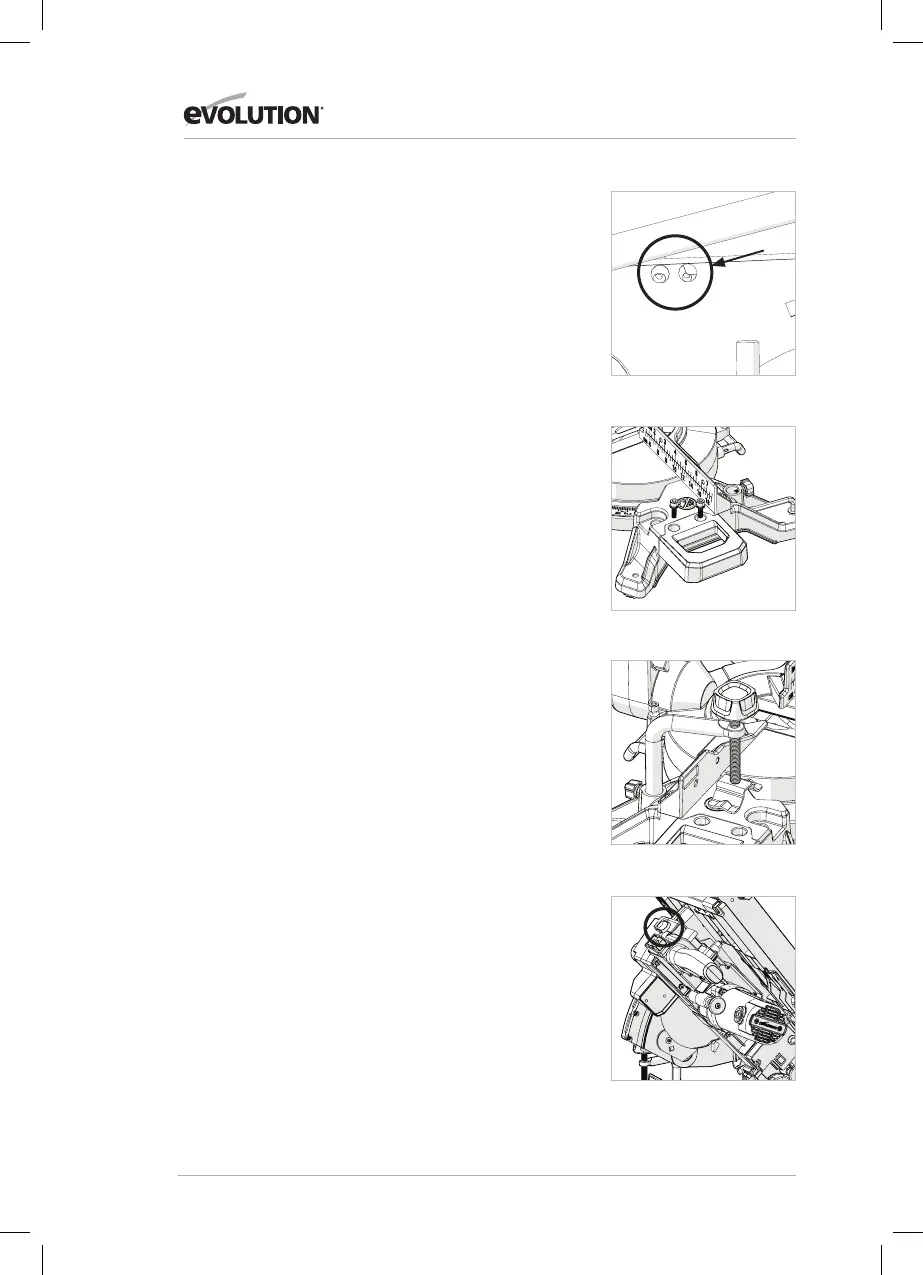

PODPORY ELEMENTU OBRABIANEGO
Podpory elementu obrabianego muszą zostać zamontowane po
obydwu stronach urządzenia (Rys. 10)
ZACISK PRZYTRZYMUJĄCY
Model R210MTS-G2 jest dostarczany z zaciskiem przytrzymującym.
Dwa gniazda (po jednym z każdej strony) zostały wbudowane w
tylną część ogranicznika urządzenia. (Rys. 11)
• Kolumnę zacisku należy wsunąć wgniazdo najbardziej
odpowiednie do wykonywanego cięcia iupewnić się, że zacisk
został całkowicie dociśnięty.
• Należy dokręcić śrubę ogranicznika, aby zablokować kolumnę
zacisku mocującego w gnieździe ogranicznika.
• Należy umieścić przedmiot obróbki na stole obrotowym i oprzeć
o ogranicznik.
• Należy wyregulować zacisk tak, aby mocno przytrzymywał
przedmiot obróbki na stole obrotowym.
• Przed próbą sprawdzenia cięcia należy upewnić się, że zacisk nie
blokuje ścieżki tarczy w trakcie opuszczania głowicy tnącej.
INSTRUKCJE OBSŁUGI – KONFIGURACJA UKOŚNICY
1. Zwolnienie głowicy tnącej
Uwaga: Po skonfigurowaniu w trybie ukośnicy głowica tnąca
zostanie automatycznie zablokowana w górnej pozycji, a wysuwana
dolna osłona tarczy całkowicie zakryje zęby tarczy.
Aby zwolnić głowicę tnącą, należy nacisnąć i przytrzymać dźwignię
zwalniającą głowicę tnącą. (Rys. 12)
Delikatnie docisnąć uchwyt głowicy tnącej, aby opuścić głowicę.
Wysuwana dolna osłona tarczy działa automatyczne w kontakcie z
obrabianym przedmiotem.
2. Ustawienie ciała i dłoni (Rys.13)
• Nigdy nie umieszczać dłoni w obrębie strefy niebezpiecznej
(w odległości mniejszej niż 150 mm od tarczy). Piktogramy na
stole obrotowym maszyn mają na celu pomoc w zachowaniu
bezpiecznych praktyk pracy. Trzymać dłonie z dala od obszaru
cięcia.
• Należy mocno docisnąć przedmiot obróbki do ogranicznika, aby
zapobiec jego przesunięciu. Jeśli to możliwe, należy użyć zacisku
przytrzymującego, ale należy upewnić się, że jest on ustawiony
w sposób niekolidujący ze ścieżką ruchu tarczy lub innych
ruchomych części urządzenia.
• Przed przystąpieniem do cięcia należy wykonać próbę „na sucho”
przy wyłączonym zasilaniu, aby przyjrzeć się ścieżce przebiegu
tarczy.
• Należy trzymać dłonie w odpowiedniej pozycji aż do zwolnienia
przełącznika ON/OFF i całkowitego zatrzymania tarczy.
3. Obsługa przełącznika on/off ukośnicy
Przekręcić przełącznik, aby włączyć silnik. Zwolnić przełącznik, aby
wyłączyć silnik. (Rys. 14)
Rys. 11
Rys. 12
Rys. 10
Rys. 9
