Rys. 13
4. Przekrawanie
Głowicę tnącą dociska się delikatnie w dół
w celu przecięcia przedmiotu obróbki.
• Należy umieścić przedmiot obróbki na stole obrotowym,
dosunąć go do ogranicznika i ustawić w odpowiedniej pozycji.
Odpowiednio zabezpieczyć zacisk(i).
• Należy chwycić za uchwyt do cięcia.
• Włączyć silnik za pomocą przełącznika i odczekać, aż tarcza
osiągnie pełną prędkość roboczą.
• Nacisnąć i przytrzymać dźwignię zwalniającą głowicy tnącej, aby
zwolnić głowicę.
• Ostrożnie opuścić głowicę tnącą do najniższego położenia,
przecinając obrabiany przedmiot.
• Po zakończeniu cięcia wyłączyć silnik przez zwolnienie
przełącznika. Zaczekać, aż tarcza całkowicie się zatrzyma. Należy
zwolnić głowicę tnącą, aby ustawiła się w pozycji górnej.
• Dłonie lub przedmiot obróbki mogą zostać zdjęte z urządzenia
dopiero wtedy, gdy głowica tnąca znalazła się w pozycji górnej,
a zęby tarczy są całkowicie zasłonięte odchylaną dolną osłoną
tarczy.
5. Cięcie ukośne
Dostępny jest dowolny kąt od 46° w lewo do 46° w prawo, a skala
kątomierza znajduje się z przodu stołu obrotowego.
Progi domyślne to 0°, 15°, 22,5°, 31,6° i 45° w lewo i w prawo dla
ruchu kątowego.
Uwaga: Stół obrotowy musi być zawsze zablokowany na miejscu
za pomocą uchwytu blokady kąta skosu, nawet jeśli wybrano próg
domyślny.
Aby wybrać kąt skosu:
• Należy poluzować uchwyt blokady kąta ukosu. (Rys. 15)
• Należy obrócić stół obrotowy do wymaganego kąta.
• Po uzyskaniu odpowiedniego kąta starannie dokręcić uchwyt
blokady kąta skosu.
Cięcie ukośne można teraz wykonać przy użyciu tych samych
technik, które zostały wcześniej opisane dla przecinarek.
6. Cięcie z uchyłem
Głowica tnąca może zostać ustawiona pod dowolnym kątem do 47°
tylko w lewo.
Dźwignia blokady uchyłu znajduje się z tyłu maszyny.
Prowadnica kątomierza i wskaźnik są wbudowane w mechanizm
uchyłu, aby ułatwić ustawienie. (Rys. 16)
Ustawienie kąta uchyłu:
• Poluzować uchwyt blokady uchyłu
• Nachylić głowicę tnącą do żądanego kąta. Posłużyć się
kątomierzem.
• Po uzyskaniu odpowiedniego kąta starannie dokręcić uchwyt
blokady uchyłu.
Cięcie z uchyłem można teraz wykonać przy użyciu tych samych
technik, które zostały wcześniej opisane.
Uwaga: Zawsze należy wykonać tzw. „suchy przebieg” przy
wyłączonej maszynie, aby można było sprawdzić ścieżkę tarczy.
Niektóre cięcia uchylne i złożone mogą wymagać umieszczenia
No-Hands ZoneNo-Hands Zone

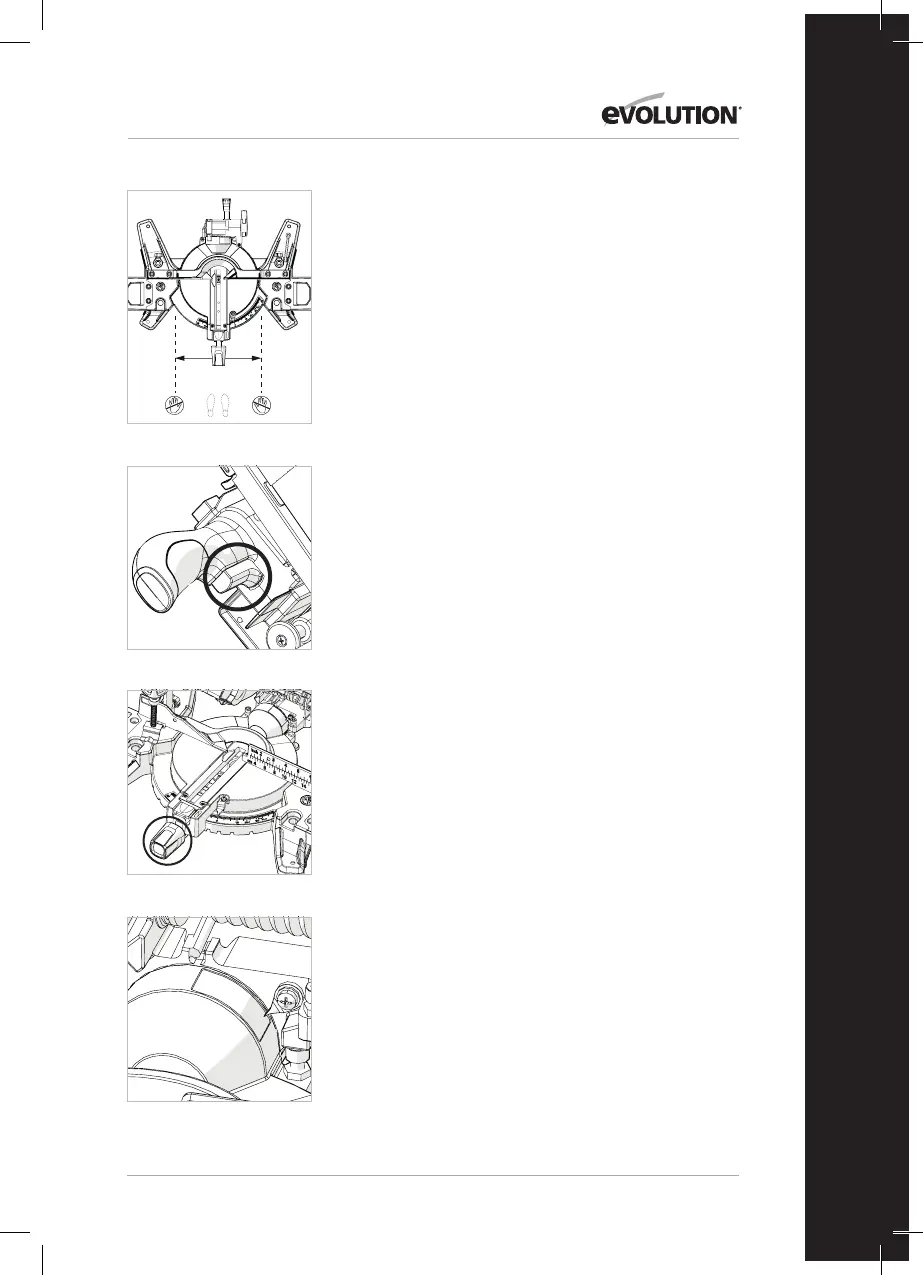

Rys. 14
Rys. 15
Rys. 16
