AAN DE SLAG
WAARSCHUWING: ONTKOPPEL ALTIJD DE VOEDING NAAR
DE ZAAGMACHINE VOORDAT U EVENTUELE AANPASSINGEN
AANBRENGT.
PERMANENTE MONTAGE VAN DE R210MTS-G2
TAFEL/VERSTEKZAAG (Afb. 1)
WAARSCHUWING: om het risico op verwondingen door
onverwachte zaagbewegingen te verminderen, plaatst u de zaag
op de gewenste locatie op een werkbank of een andere geschikte
machinestandaard. De basis van de zaag heeft vier gaten voor de
bevestiging van de verstekzaag. Als de zaag op één locatie moet
worden gebruikt, bevestigt u deze met behulp van geschikte
bevestigingen (niet meegeleverd) permanent aan de werkbank of
machinestandaard.
1. Draai de verstek- en afkantvergrendeling aan.
2. Positioneer de zaag zo dat andere mensen er niet achter
kunnen staan. Rondgeslingerde resten kunnen mensen
verwonden.
3. Plaats de zaag op een stevig, vlak oppervlak waar er genoeg
ruimte is voor het hanteren en juiste ondersteunen van het
werkstuk.
4. Ondersteun de zaag zodat de tafel vlak is en de zaag niet
schommelt.
5. Bout of klem de zaag vast aan de steun.
ACHTERSTE STABILISERENDE BALK
Verleng de balk naar de achterkant van de machine (Afb. 2)
TAFELZAAGBESCHERMING
Om de tafelzaagbescherming te installeren:
• Gebruik de imbussleutel om de 2 imbusschroeven los te maken
• Installeer de tafelzaagbescherming (Afb. 3)
• Draai de imbusschroeven vast.
BLAD INSTALLEREN OF VERWIJDEREN
WAARSCHUWING: gebruik alleen echte Evolution-zaagbladen
ontworpen voor deze machine. Zorg ervoor dat de maximale
snelheid van het blad compatibel is met de machine. Voer deze
handeling alleen uit wanneer de machine is losgekoppeld van
het stroomnet.
Opmerking: het is aanbevolen dat de bediener beschermende
handschoenen draagt bij het hanteren van het zaagblad bij de
installatie of het vervangen van het zaagblad.
Om een blad te vervangen:
• Trek de pen eruit (Afb. 4) om de motor te ontgrendelen.
• Druk voorzichtig op de handgreep van de zaagkop.
• Trek de vergrendelingspen van de zaagkop uit en laat de
zaagkop naar de bovenste positie stijgen. (Afb. 5)
• Gebruik de penspanner (meegeleverd) om de buitenste
bladflens te bevestigen.
• Gebruik de imbussleutel (meegeleverd) om de asschroef los te
maken. (Afb. 6)

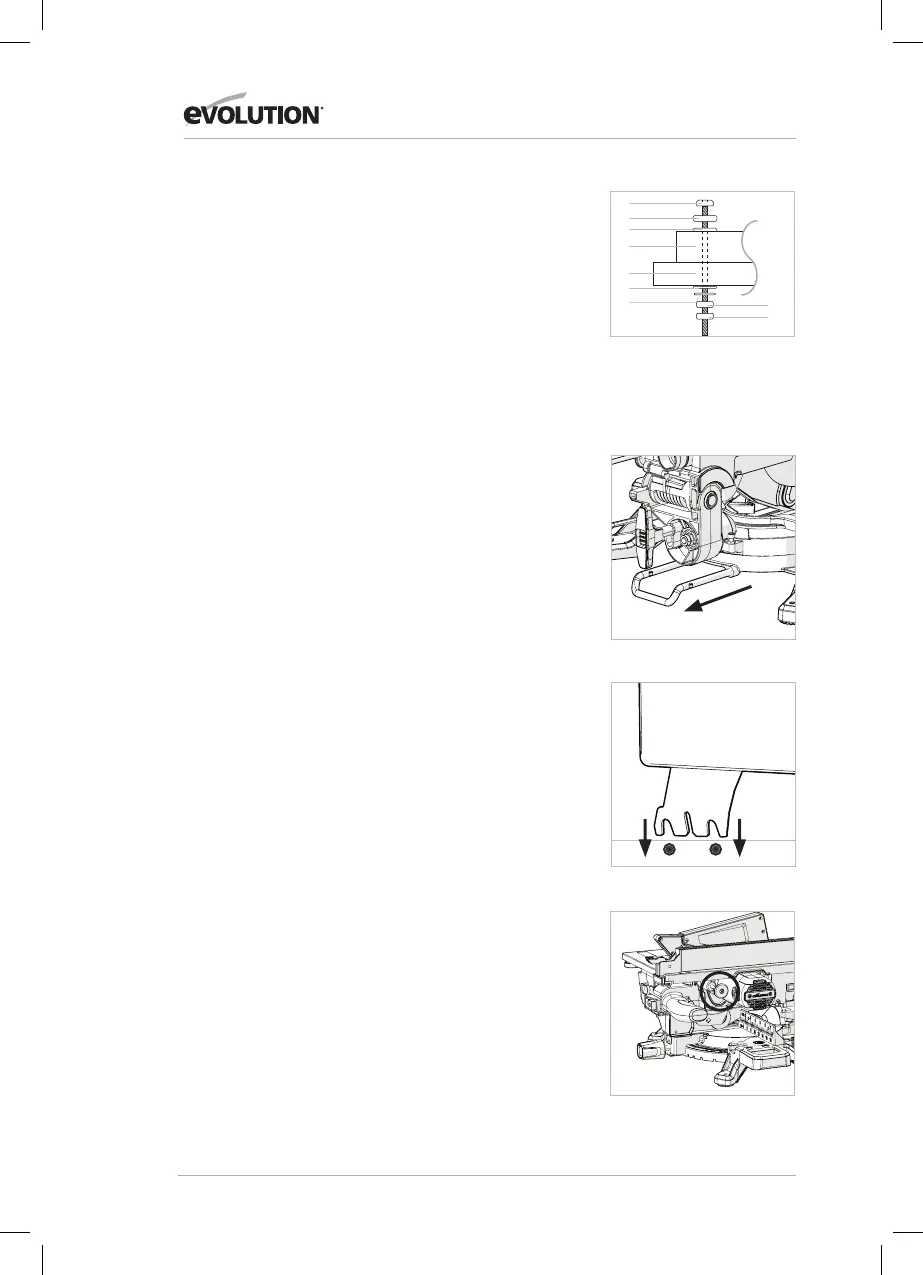

Afb. 1
1) Imbusbout
2) Veerring
3) Platte ring
4) Verstekzaagbasis
5) Werkbank
6) Platte ring
7) Verrring
8) Imbusmoer
9) Vergrendelingsbout
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Afb. 2
Afb. 4
Afb. 3
