133
www.evolutionpowertools.com
NL
Opmerking: de asschroef heeft een linkse schroefdraad. Draai
met de klok mee om los te maken en tegen de klok in om vast te
maken.
• Verwijder de asschroef en de buitenste bladflens.
• Trek de onderste beschermkap in door de
ontgrendelingshendel van de zaagkop in te drukken en de
onderste beschermkap naar boven te draaien om het blad
bloot te leggen.
• Verwijder het blad door het naar buiten te trekken om het
uiteinde van de as vrij te maken en dan omlaag en naar voren,
weg van de machine. (Afb. 7)
Spouwmes
Het spouwmes is een zeer belangrijk component en wordt
geïnstalleerd op de bovenste beschermkap. Het spouwmes
voorkomt dat het werkstuk vastloopt als het het blad passeert.
Inspecteer het spouwmes op regelmatige intervallen en vervang
het indien versleten of beschadigd.
Het spouwmes moet ingesteld worden zodat de kloof tussen de
zaagbladtanden en de rand van het spouwmes ongeveer 3 - 5
mm is. (Afb. 8)
Om het spouwmes af te stellen maakt u de twee
bevestigingsschroeven (Afb. 9) iets los met een imbussleutel.
Wanneer de uitlijning correct is, draait u de bevestigingsschroef
vast.
Opmerking: gebruik alleen een origineel Evolution bovenste
beschermkapassemblage, omdat dit een wezenlijk onderdeel
voor deze machine is. Niet-originele onderdelen kunnen
gevaarlijk zijn. Raadpleeg de hulplijn in geval van twijfel.
DE R210MTS-G2 CONFIGUREREN VOOR GEBRUIK ALS
VERSTEKZAAG
WAARSCHUWING: de volgende handeling alleen verrichten als
de machine van de stroomtoevoer losgekoppeld is.
Let op: de R210MTS-G2 heeft vele ingebouwde
veiligheidsfuncties en veiligheidsvergrendelingen.
Het is belangrijk dat de volgende instructies gelezen,
begrepen en gevolgd worden. Het niet uitvoeren van de
configuratieprocedure kan resulteren in schade aan de machine
en/of letsel van de gebruiker.
• Trek de pen eruit (Afb. 4) om de motor te ontgrendelen.
• Druk voorzichtig op de handgreep van de zaagkop.
• Trek de vergrendelingspen van de zaagkop uit en laat de
zaagkop naar de bovenste positie stijgen. (Afb. 5)
De R210MTS-G2 is nu klaar voor gebruik als verstekzaag.
WERKSTUKONDERSTEUNING
Werkstukondersteuningen moeten worden geïnstalleerd op
beide kanten van de machine (Afb. 10)

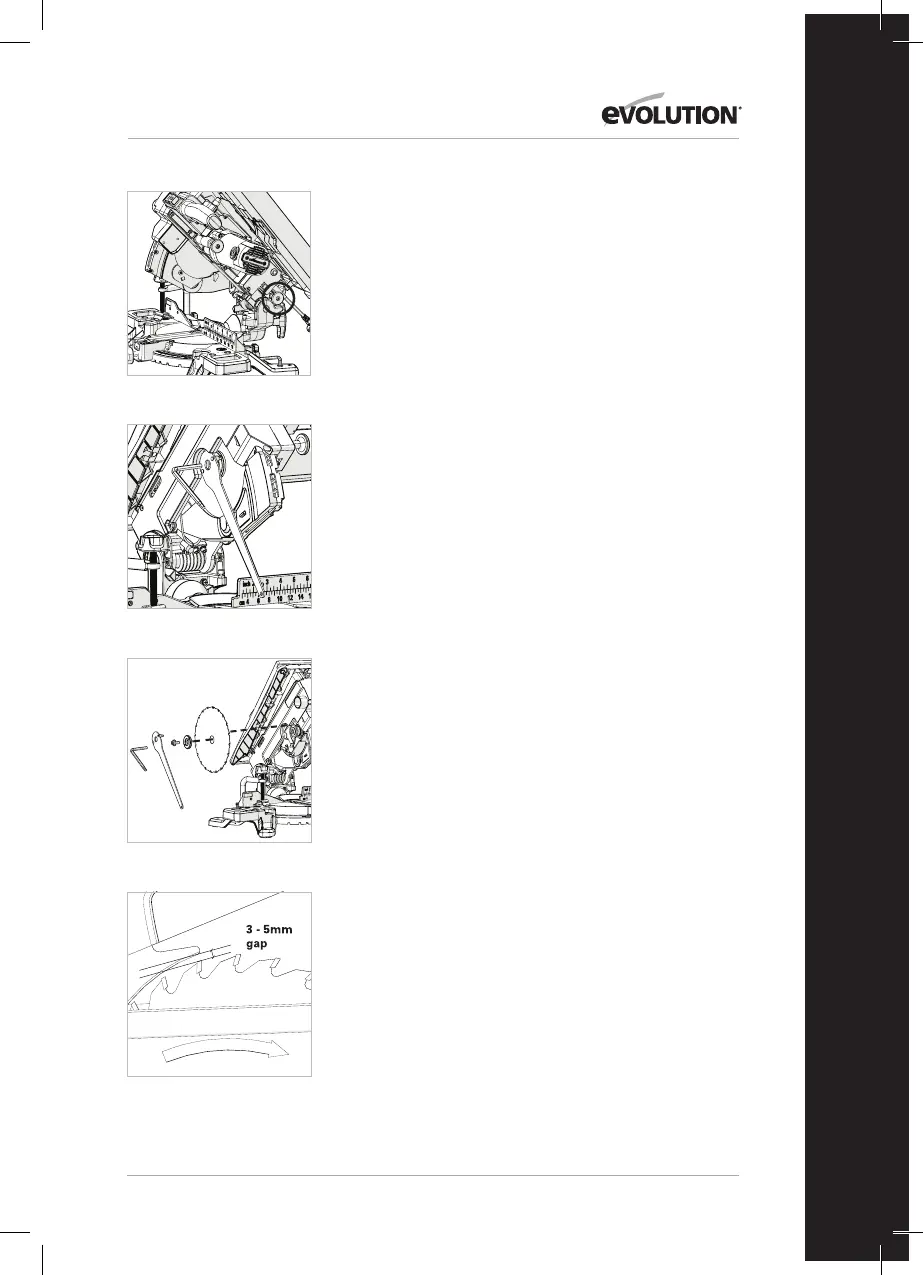

Afb. 5
Afb. 8
Afb. 6
Afb. 7
