134
www.evolutionpowertools.com

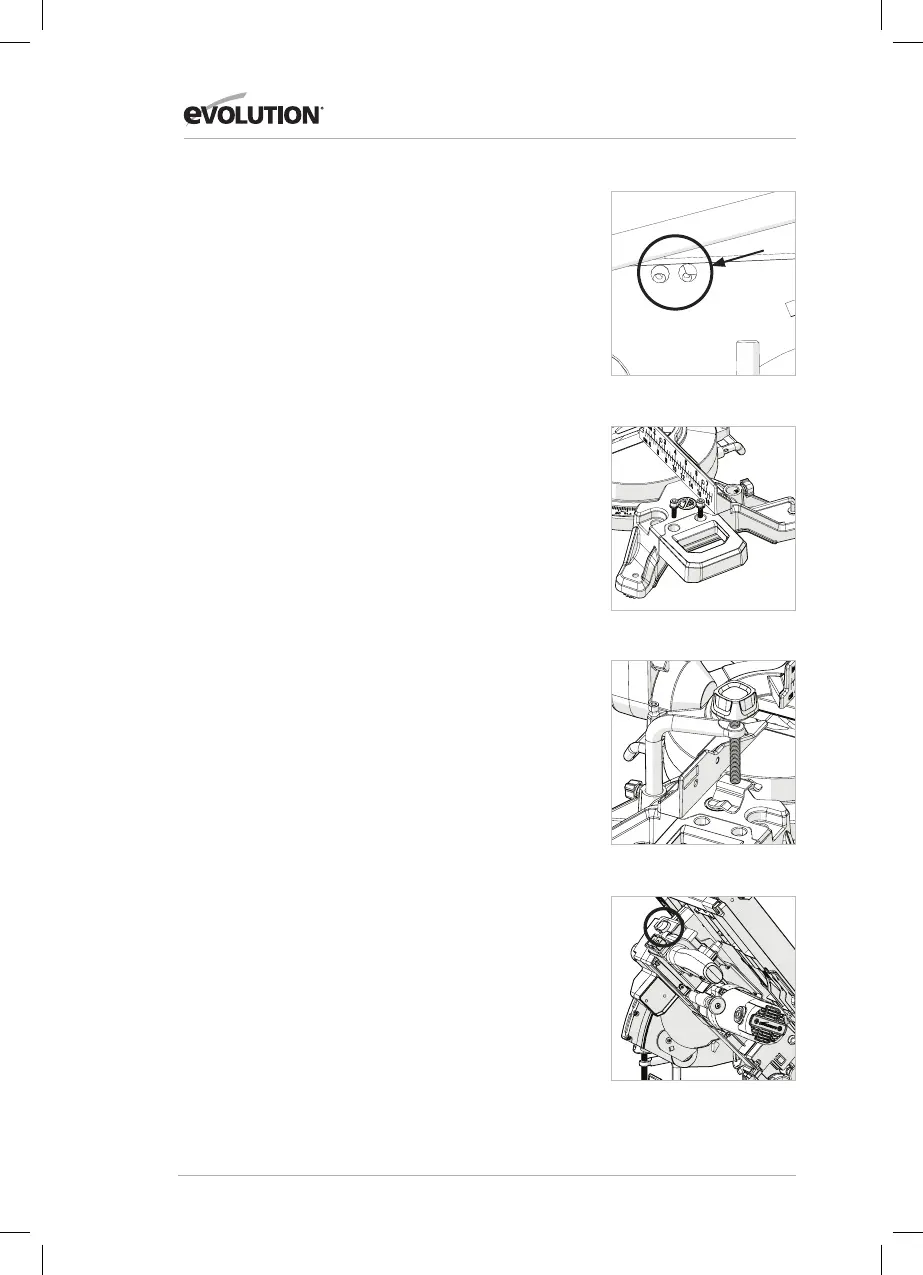

VASTZETKLEM
Er wordt een vastzetklem meegeleverd met de R210MTS-G2.
Twee openingen (één aan elke kant) zijn in de achterkant van de
geleider van de machine opgenomen. (Afb. 11)
Monteer de pijler van de klem op de bus die het beste past
bij de snijtoepassing, en zorg ervoor dat deze volledig naar
beneden wordt gedrukt.
Draai de duimschroef van de geleider aan om de pijler van de
vastzetklem in de opening van de geleider te vergrendelen.
Plaats het werkstuk op de draaiende tafel en tegen het hek.
Stel de vastzetklem zo in dat het werkstuk veilig geklemd is op
de draaitafel.
Controleer voor het zagen dat de klem niet interfereert met
het bladpad als de zaagkop omlaag gebracht wordt.
GEBRUIKSINSTRUCTIES VERSTEKZAAGCONFIGURATIE
1. De zaagkop ontgrendelen
Opmerking: indien geconfigureerd in de verstekzaagmodus
zal de zaagkop automatisch in de bovenste positie vergrendeld
worden waarbij de intrekbare onderste beschermkap de
zaagtanden helemaal bedekt.
Om de zaagkop te ontgrendelen, drukt u op de snelspanner van
de zaagkop en houdt u deze ingedrukt. (Afb. 12)
Druk voorzichtig op de handgreep van de zaagkop om de
zaagkop omlaag te brengen. De werking van de intrekbare
onderste beschermkap is automatisch, indien in contact met het
werkstuk.
2. Positionering van het lichaam en hand (Afb. 13)
Plaats nooit uw handen in de 'geen handen zone' (minstens
150 mm verwijderd van het blad). Pictogrammen op de
draaitafel van de machine zijn bedoeld als ondersteuning voor
veilige werkpraktijken. Houd uw handen uit de buurt van het
pad van het zaagblad.
Zet het werkstuk stevig tegen de geleider om beweging te
voorkomen. Gebruik een vastzetklem indien mogelijk, maar
controleer of het zo geplaatst is dat het niet interfereert
met het pad van het zaagblad of andere bewegende
machineonderdelen.
Voordat u een snede gaat maken, voer eerst een
proefbeweging uit met de stroom uit, zodat u het pad van het
zaagblad kunt zien.
Houd uw handen in positie totdat de AAN/UIT-trekker
losgelaten is en het zaagblad volledig gestopt is.
3. De werking van de trekkerschakelaar van de verstekzaag
Gebruik de schakelaar om de motor aan te zetten. Laat de
schakelaar los om de motor uit te zetten. (Afb. 14)
4. Hakzagen
De zaagkop wordt voorzichtig naar beneden geduwd om door
het werkstuk te zagen.
Afb. 11
Afb. 12
Afb. 10
Afb. 9
