135
www.evolutionpowertools.com
NL

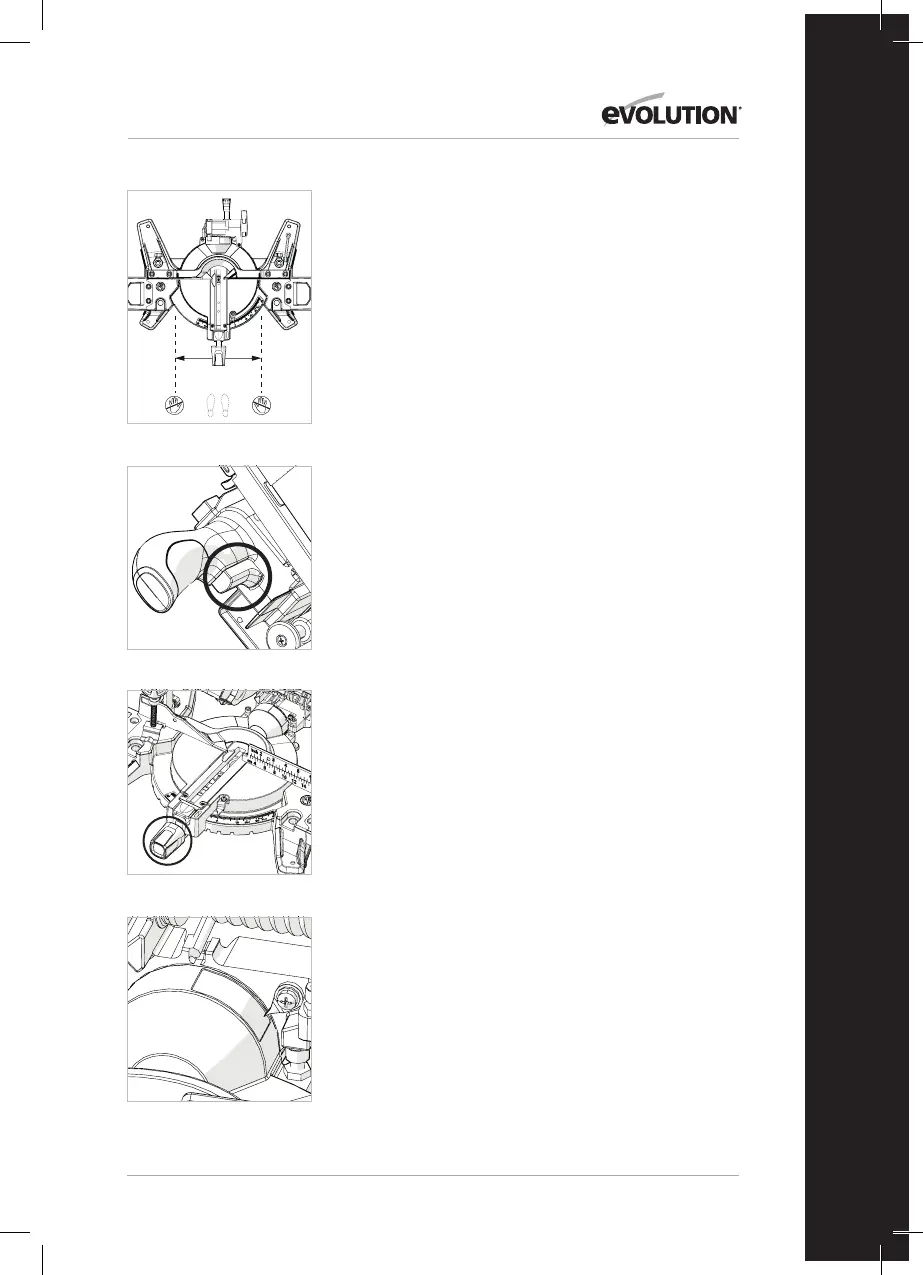

Afb. 13
• Plaats het werkstuk op de draaiende tafel en tegen de geleider
in de gewenste positie. Bevestig met klem(men).
• Pak het zaaghandvat vast.
• Zet de motor aan met de trekkerschakelaar en laat het blad de
volle operationele snelheid bereiken.
• Druk op de ontgrendelingshendel van de zaag en houd vast
om de zaagkop te ontgrendelen.
• Breng de zaagkop voorzichtig omlaag naar de laagste positie
en zaag door het werkstuk.
• Zet nadat het zagen is voltooid, de motor uit door de
trekkerschakelaar los te laten. Laat het zaagblad volledig tot
stilstand komen. Laat de zaagkop stijgen naar de hoogste
stand.
• Verwijder uw handen of het werkstuk alleen van de machine
als de zaagkop zich in de bovenste positie bevindt en
de zaagtanden volledig bedekt zijn door de intrekbare
beschermkap.
5. Transversaal zagen
Iedere hoek van 46˚ links tot 46˚ rechts is beschikbaar en een
gradenboogschaal kan aan de voorkant van de draaitafel
gevonden worden.
Positieve stops worden geleverd voor 0˚, 15˚, 22,5˚, 31,6˚ & 45˚
links en rechts van hoekbeweging.
Opmerking: de draaitafel moet altijd in positie vergrendeld
worden met de verstekhoekvergrendelhendel.
Om een verstekhoek te selecteren:
• Maak de vergrendelingsschroef van de verstekhoek los.
(Afb. 15)
• Draai de draaitafel naar de gewenste hoek.
• Draai de handgreep van de verstekhoek vast als de gewenste
hoek is geselecteerd.
Een versteksnede kan nu gemaakt worden met dezelfde
technieken zoals eerder beschrijven bij hakzagen.
6. Afschuinen
De zaagkop kan worden ingesteld op iedere hoek tot 47˚, alleen
aan de linkerkant.
De afkantsnelspanner bevindt zich aan de achterkant van de
machine.
Een gradenboog en aanwijzer zijn ingebouwd in het
afkantmechanisme om het afstellen te ondersteunen. (Afb. 16)
Om een afschuiningshoek in te stellen:
• Draai de vergrendelingshendel los.
• Kantel de zaagkop naar de benodigde hoek. Gebruik de
gradenboog om het instellen te ondersteunen.
• Zorg dat de vergrendelingshendel stevig vast zit als de
gewenste hoek is bereikt.
Een afschuiningssnede kan nu gemaakt worden met dezelfde
technieken zoals eerder beschrijven.
Opmerking: voer altijd eerst een test uit met de machine
uitgeschakeld, zodat het pad van het blad gecontroleerd kan
worden. Voor sommige afschuinings- en samengestelde snedes
No-Hands ZoneNo-Hands Zone
Afb. 14
Afb. 15
Afb. 16
