Fig. 13
l'interruttore a pressione. Consentire alla lama di fermarsi del tutto.
Consentire alla testa da taglio di sollevarsi nella sua posizione più
alta.
• Spostare le mani o il pezzo in lavorazione dall'utensile
esclusivamente quando la testa da taglio è nella sua posizione
più alta con i denti della lama coperti per intero dal coprilama
retrattile.
5. Taglio a bisello
È possibile ottenere qualunque gradazione angolare tra i 46° a sinistra
e i 46° a destra. Una scala goniometrica di riferimento si trova sul lato
anteriore del banco girevole.
Sono forniti punti di bloccaggio sicuro a 0˚, 15˚, 22,5˚, 31,6˚ e
45˚sinistra e destra del movimento angolare.
Avvertenza: Il banco girevole deve essere sempre bloccato in
posizione tramite la manopola di bloccaggio dell'angolo di bisello,
anche quando è stato selezionato un punto di fermo positivo.
Per selezionare un angolo di bisello:
Allentare la manopola di bloccaggio dell'angolo di bisello. (Fig. 15)
• Ruotare il banco girevole sull'angolazione desiderata.
• Serrare la manopola di bloccaggio dell'angolo di bisello quando si
è raggiunta l'angolatura desiderata.
È ora possibile eseguire un taglio a bisello con la medesima tecnica in
precedenza descritta per il taglio semplice.
6. Taglio a smusso
La testa da taglio può essere impostata in qualunque gradazione
angolare fino a 47° esclusivamente sul lato sinistro.
La leva di blocco smusso si trova sul lato posteriore dell'utensile.
Per facilitare le impostazioni, una scala goniometrica di riferimento
con indicatore è incorporata nel meccanismo di smusso. (Fig. 16)
Per impostare un angolo di smusso:
• Allentare la manopola di blocco smusso
• Inclinare la testa da taglio all'angolazione desiderata. Utilizzare la
scala goniometrica di riferimento per facilitare le impostazioni.
• Accertarsi che la manopola di blocco smusso sia fissata
saldamente una volta ottenuta l'impostazione dell'angolo
desiderato.
È ora possibile eseguire un taglio a smusso con la medesima tecnica
in precedenza descritta.
Avvertenza: Eseguire sempre una "prova a vuoto" a utensile
spento per verificare il percorso della lama. Alcuni tagli a smusso
o compositi possono richiedere il posizionamento del morsetto
sul lato destro della testa da taglio. Ciò può essere necessario per
evitare interferenze con la lama e altre parti dell'utensile durante
l'abbassamento della testa da taglio.
7. Taglio combinato
Un taglio combinato è una combinazione dei tagli a bisello e a
smusso.
• Impostare l'angolo a bisello desiderato come descritto in
precedenza.
• Impostare l'angolo a smusso come descritto in precedenza.
• Accertarsi di aver stretto tutte le impostazioni di regolazione/
blocco ed effettuare una "prova a vuoto" per verificare il percorso
della lama.
• Eseguire il taglio come descritto in precedenza.
No-Hands ZoneNo-Hands Zone

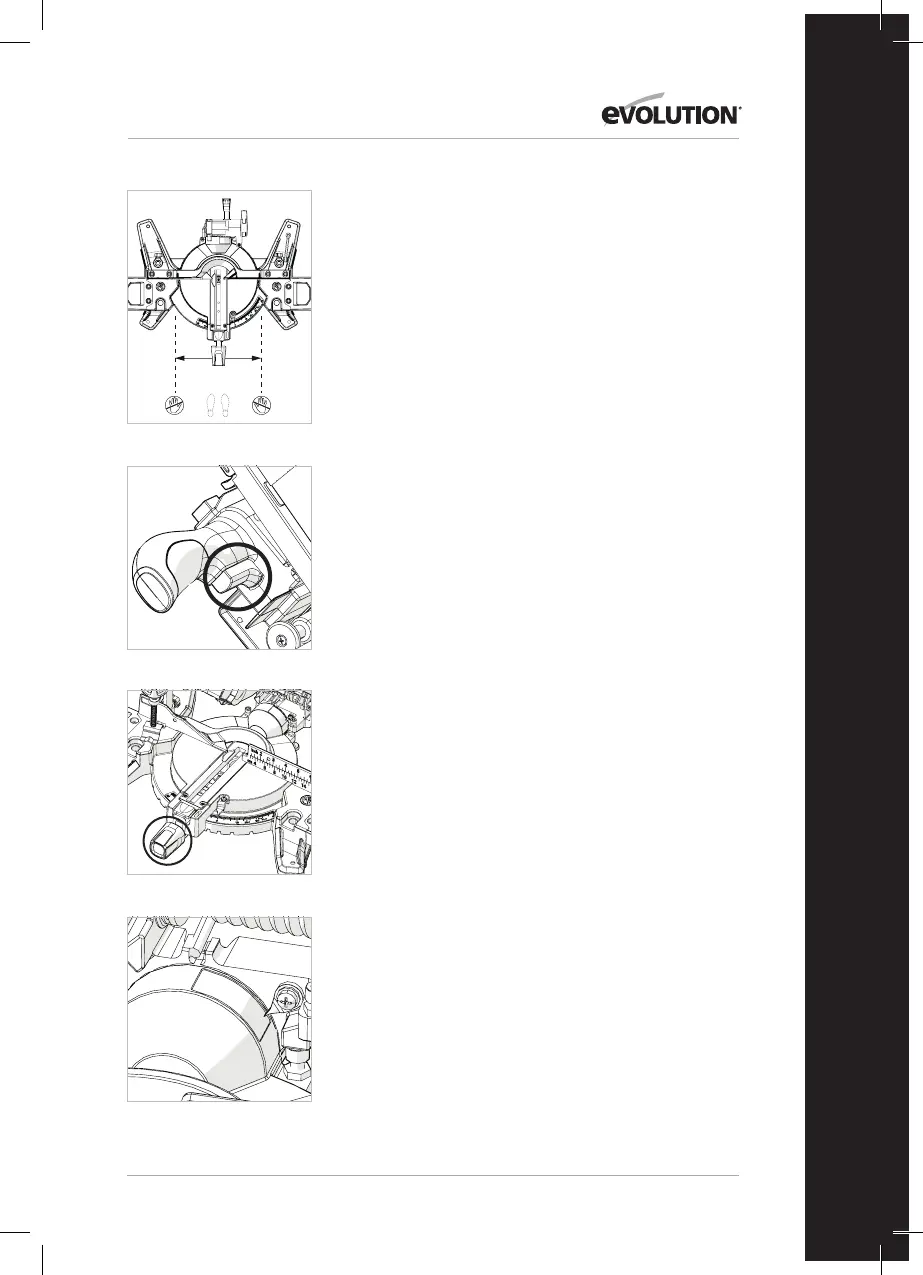

Fig. 14
Fig. 15
Fig. 16
