8. Rimozione del materiale incastrato
• Spegnere la troncatrice (OFF) e consentire alla lama di fermarsi del
tutto.
• Se possibile, consentire alla testa da taglio di sollevarsi nella sua
posizione più alta.
• Scollegare la troncatrice dalla fonte di alimentazione.
• Rimuovere con attenzione dall'apparecchio tutto il materiale
incastrato.
PER CONFIGURARE R210MTS-G2 COME SEGA DA BANCO
ATTENZIONE: Non tagliare metallo o materiali metallici quando
l'utensile è configurato come sega da banco.
ATTENZIONE: Effettuare la presente procedura esclusivamente con
l'utensile disconnesso dalla fonte di alimentazione.
• Accertarsi che il banco girevole sia impostato su un angolo di
smusso a 0° e la testa da taglio su un angolo di bisello a 0°.
• Portare la testa da taglio nella sua posizione di abbassamento
massimo. Premere il perno di bloccaggio della testa da taglio nel
proprio alloggiamento. (Fig. 17)
• Ritrarre il perno di blocco motore e ruotare quest'ultimo verso
l'alto. (Fig. 18)
R210MTS-G2 è ora pronta per essere usata come sega da banco.
(Fig. 19)
IL SISTEMA DI BATTUTA COME BATTUTA LONGITUDINALE
Per utilizzare il sistema di battuta come battuta longitudinale,
la piastra frontale deve essere accuratamente allineata con la
lama.
ATTENZIONE: Effettuare la presente procedura
esclusivamente con l'utensile disconnesso dalla fonte di
alimentazione.
Per allineare la battuta longitudinale:
• Impostare lo smusso a 0˚ tramite le scale di misura presenti
sul banco.
• Allineare la battuta tramite le scale di misura sul piano del
banco e bloccarla in sede con le due apposite leve.
PROCEDURE DI BASE CON LA SEGA DA BANCO
ATTENZIONE: Non tagliare metallo o materiali metallici
quando l'utensile è configurato come sega da banco.
ATTENZIONE: Non cimentarsi mai con un taglio a mano libera
mentre si usa il presente utensile. Utilizzare sempre la battuta
longitudinale correttamente regolata per ridurre la possibilità
di inceppo o rinculo della lama.
ATTENZIONE: Il presente utensile non è indicato per
intervenire su tagli o scanalature interrotte.
Avvertenza: Sul lato anteriore sinistro dell'utensile è possibile
collegare, se necessario, un dispositivo di aspirazione delle
polveri di tipo industriale.

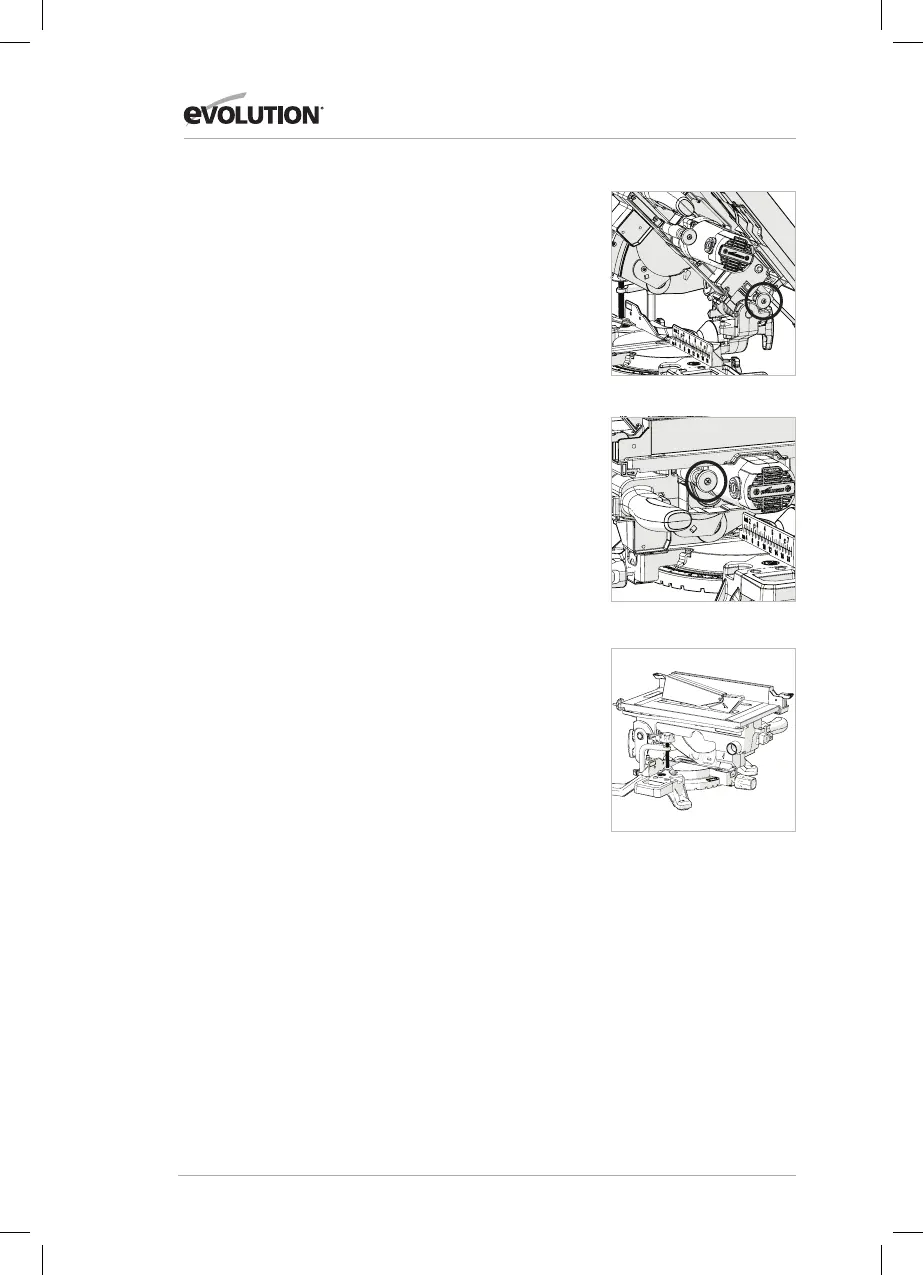

Fig. 18
Fig. 17
Fig. 19
