4. BEDRADING
Te gebruiken draden : • 4+2 draden 6 /10e tot 30 m
• 4+2 draden 1.5 mm
2
van 30 tot 100 m

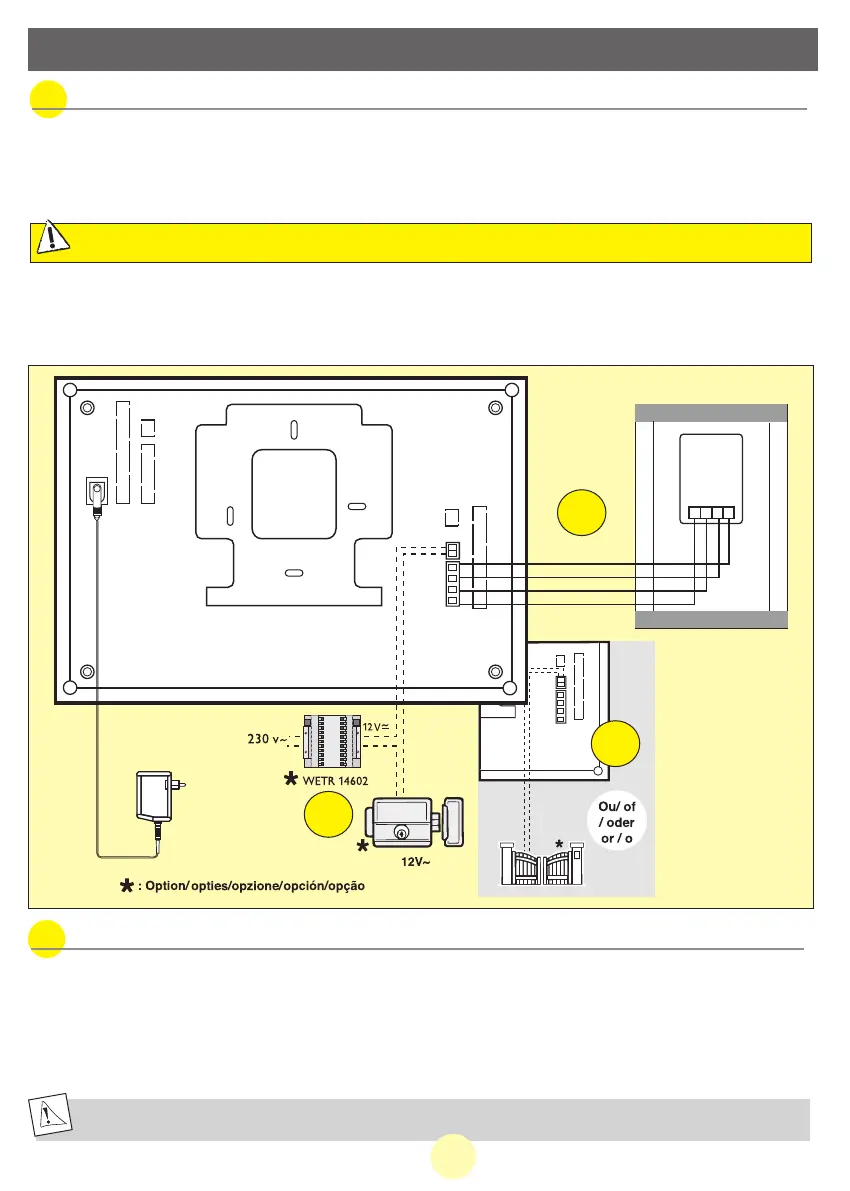

1. De draden goed aansluiten volgens het draadschema hieronder.
2. Om de camera aan te sluiten zijn slechts 4 draden nodig voor alle functies.
•
Klem “1”
van het scherm op klem “1” van de camera
•
Klem “2” van het scherm op klem “2” van de camera
•
Klem “3” van het scherm op klem “3” van de camera
•
Klem “4” van het scherm op klem “4” van de camera
OPGELET : DE DRADEN IN GEEN GEVAL VERDUBBELEN OM DE DOORSNEDE TE VERGROTEN.
a. Aansluiting van de videofoon
De slotpen of het elektrisch slot dat u wenst te installeren moet absoluut uitgerust zijn met een mechanisch geheugen zoals alle
EXTEL modellen. Voor de bekabeling gebruikt u het op de achterzijde aangebrachte etiket van zowel de monitor als de camera.
b. Aansluiting van een slotpen of elektrisch slot.
Wanneer de installatie van een schootplaat of een elektrisch slot volledig is uitgevoerd, moeten er 2 bijkomstige
draden voorzien worden om het slot of de schootplaat aan te sluiten op de monitor (zie draadschema p. 12).
Aan te sluiten op de klemmen 5 en 6 aan de achterkant van de monitor.
Opgelet : de voeding van de schootplaat of het elektrisch slot is enkel mogelijk door middel van een aparte trans-
formator die niet meegeleverd is in de kit (ref. Extel WETR 14602).
Deze functie werkt alleen als het scherm actief is.
