3. INSTALACIÓN
Importante: si prueba el producto antes de la instalación, piense en no hacerlo con la placa exterior y el monitor en
la misma habitación, puesto que en caso contrario el visiófono emitirá un sonido estridente (efecto Larsen).
1
2
2
3
4
3
6
5
b. Instalación del monitor
1. Fijar el soporte mural .
2. Conectar los cables procedentes de
la placa exterior y del sistema de alum-
brado.
3. Conectar la ficha del adaptador al
monitor (sin conectarlo al sector).
4. Instalar el monitor en el soporte
mural (2).
5. Después de haberse cerciorado de
que se ha terminado la instalación,
conectar la ficha de alimentación del
adaptador al sector.
3
1
2
2
3
1
2
Nota: En caso de corte del cordón de alimentación velar por respetar la polaridad.
34E
Poner una junta silicona en la mitad superior entre la placa exterior y el muro .
5

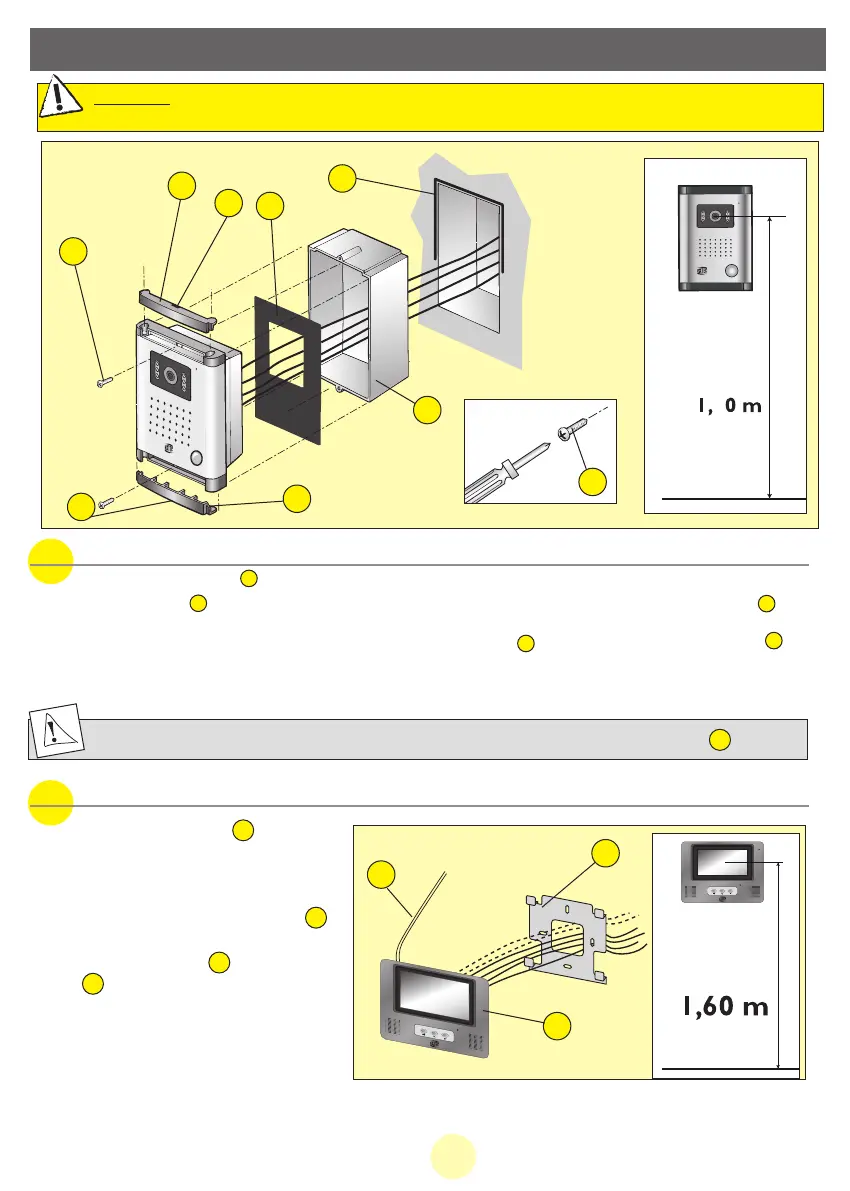

a. Instalación de la placa exterior (cámara)
1. Encajar la caja de plástico (3) teniendo cuidado con no obstruir las tuercas de fijación de la placa.
2. Retirar las 2 tapas de los tornillos con un pequeño destornillador que se colocará en la ranura .
3. Conectar el cable de conexión respetando el esquema de cableado.
4. Fijar la platina en la caja que debe empotrarse con 2 tornillos entregados sin olvidar la junta de estanqueidad .
5. Volver a montar las 2 tapas de los tornillos.
No exponer la cámara directamente al sol, o a una superficie reflectante.
1
2
3
4
6
