4. VERDRAHTUNG
Zu verwendende Drähte: • Bis 30 m Verdrahtungslänge: 4x Drähte 6/10 mm +2
• Bis 100 m Verdrahtungslänge: 4x Drähte 1.5 mm
2
+2

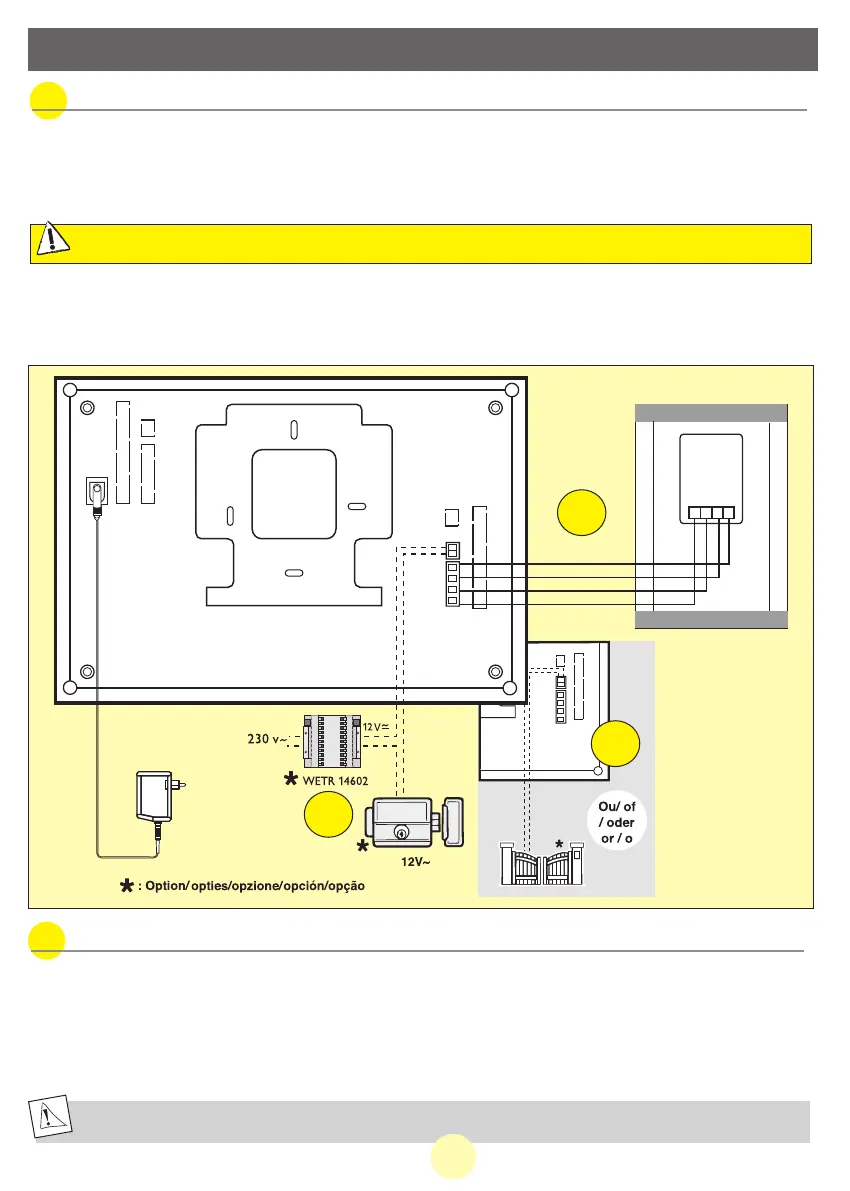

1. Die Drähte entsprechend dem Verdrahtungsplan anschließen.
2. Für den Anschluss der Kamera sind nur 4 Drähte für sämtliche Funktionen erforderlich.
•Klemme “1” des Displays auf der Klemme “1” der Kamera.
•Klemme “2” des Displays auf der Klemme “2” der Kamera.
•Klemme “3” des Displays auf der Klemme “3” der Kamera.
•Klemme “4” des Displays auf der Klemme “4” der Kamera.
V
ORSICHT
: D
IE
D
RÄHTE DÜRFEN AUF KEINEN
F
ALL
(
ZUR
E
RHÖHUNG DES
Q
UERSCHNITTS
)
VERDOPPELT WERDEN
.
a.
Installation der Außenstation (Außen-Kamera)
Der Türöffner oder das Elektroschloss müssen unbedingt über einen mechanischen Speicher verfügen, wie alle EXTEL Artikel. Für
die Verdrahtung, sich bitte auf das Etikett auf der Rückseite des Monitors oder der Kamera beziehen.
b. Anschluss eines Türöffners oder Elektroschlosses
Wenn die Installation mit einem Türöffner oder Elektroschloss vervollständigt wird, sind 2 zusätzliche Drähte
nötig, um Türöffner oder Elektroschloss an den Monitor anzuschließen (siehe Verdrahtungsplan S. 12).
Mit den Klemmen 5 und 6 auf der Monitorrückseite anschließen.
Achtung: Die Stromversorgung des Türöffners oder Elektroschlosses wird durch einen unabhängigen
Transformator abgesichert, der aber nicht in diesem Bausatz enthalten ist (Art. Nr. Extel: WETR 14602).
Diese Funktion ist nur gewährleistet, wenn der Bildschirm eingestellt ist.
17D
