Extel VPPL A 626 E - Conexión del Visiófono

341
4
6
5
3
2
1
2
4
6
5
3
2
1
a
b
c
4. CABLEADO
e la placa.
n la ranura .
estanqueidad .
Cables que deben utilizarse: • 4 + 2 cables 6 /10e hasta 30 m
• 4 + 2 cables 1.5 mm2 de 30 a 100 m

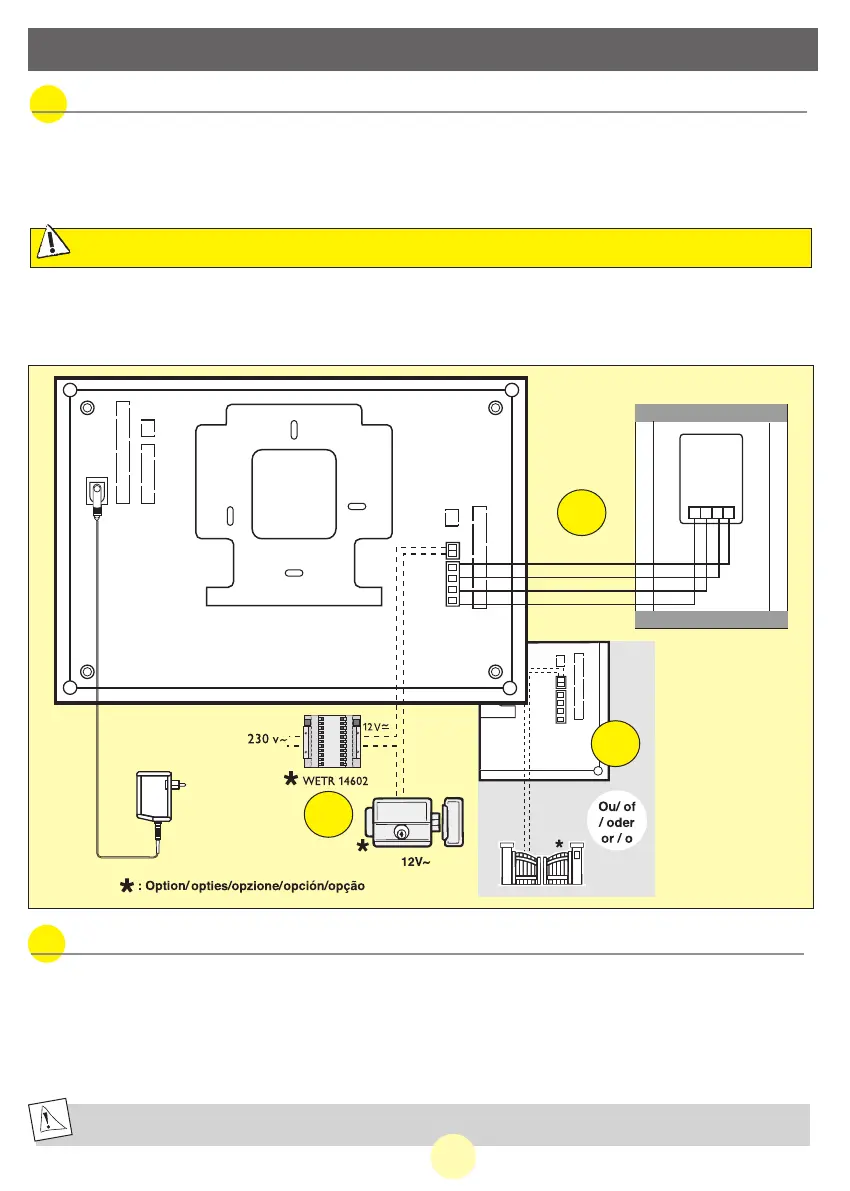

1. Conectar debidamente los cables respetando el siguiente esquema de cableado.
2. Para conectar la cámara, solamente son necesarios 4 cables para todas las funciones.
•Terminal “1” de la pantalla en el terminal “1” de la cámara.
•Terminal “2” de la pantalla en el terminal “2” de la cámara.
•Terminal “3” de la pantalla en el terminal “3” de la cámara.
•Terminal “4” de la pantalla en el terminal “4” de la cámara.
A TENCIÓN : NUNCA DEBERÁN DUPLICARSE LOS CABLES PARA AUMENTAR LA SECCIÓN
a. Conexión del visiófono
El cerradero o la cerradura eléctrica que piensa instalar, deberá imperativamente estar equipada de una memoria mecánica al igual que
las referencias EXTEL. • para el cableado consultar la etiqueta pegada en la parte trasera del monitor y en la parte trasera de la cámara
b.
Conexión de un cerradero o de una cerradura eléctrica
Cuando la instalación se ha completado con un cerradero o una cerradura eléctrica es necesario prever 2 hilos
suplementarios para conectar la cerradura o el cerradero al monitor (véase cableado p.12).
Conectarla a los terminales 5 y 6 al dorso del monitor.
Atención: La alimentación del cerradero o de la cerradura eléctrica está asegurada por un transformador inde-
pendiente que no se encuentra en el kit. (Ref. Extel: WETR 14602).
Cabe mencionar que esta función sólo es válida si la pantalla está encendida
35E
