3. INSTALLATION
Important : si vous essayez votre produit avant installation, veillez à ne pas le faire avec la platine de rue et
le moniteur dans la même pièce, sinon le visiophone émettra un son strident (effet larsen).
1
2
2
3
4
3
6
5
Mettre un joint silicone sur la moitié supérieure entre la platine extérieure et le mur
3
4
5

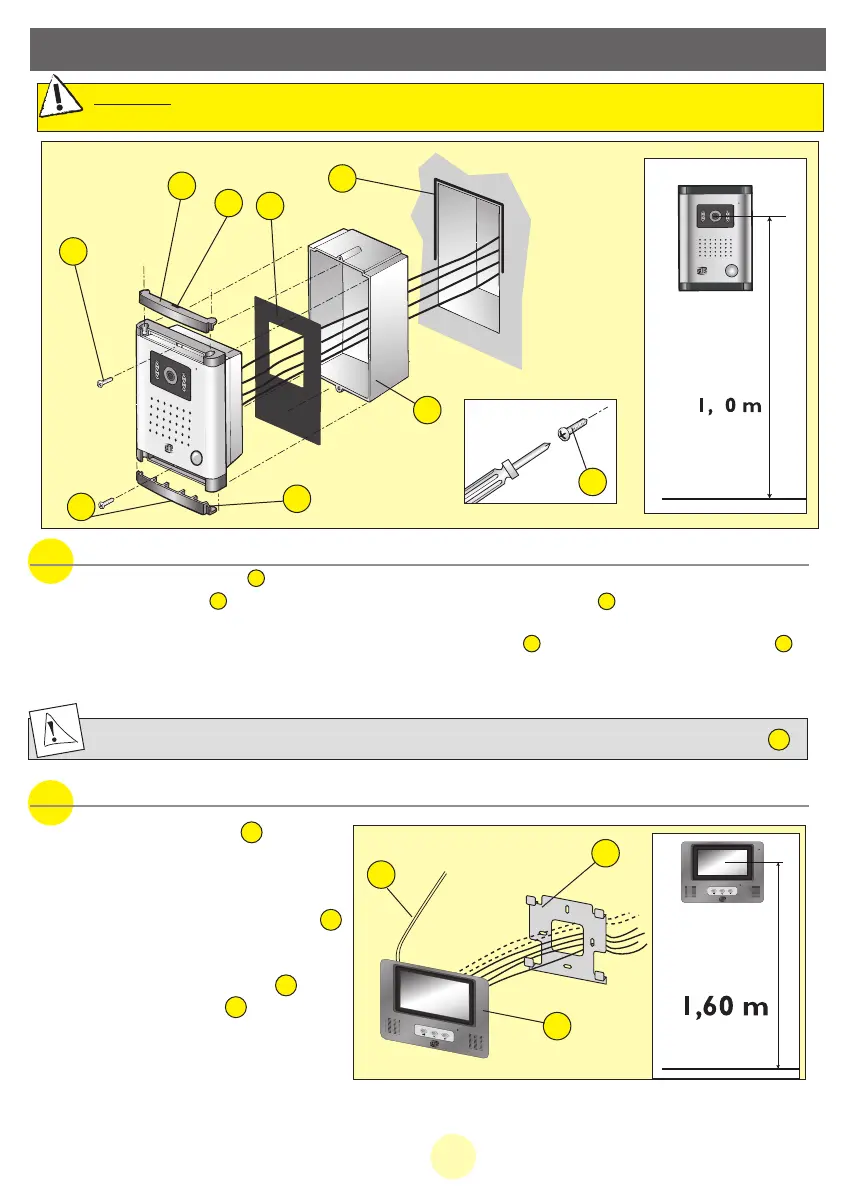

a. Installation de la platine de rue (caméra)
1. Encastrer la boîte plastique (3en prenant soin de ne pas obstruer les écrous de fixation de la platine.
2. Enlever les 2 cache-vis (4) à l'aide d'un petit tournevis à placer dans l'encoche .
3. Raccor
der le câble de liaison en respectant le schéma de câblage.
4. Fixer la platine sur la boîte d'encastrement à l'aide des 2 vis fournies sans oublier le joint d’étanchéité .
5. Remonter les 2 cache-vis.
Ne pas exposer la caméra directement au soleil, ou sur une surface réfléchissante.
1
2
6
b. Installation du moniteur
1. Fixer le support mural .
2. Raccorder les fils venant de la
platine de rue et du système
d'ouverture.
3. Brancher la fiche de l'adaptateur (3)
au moniteur (sans le brancher
sur secteur)
4.
Mettre en place le moniteur
sur le support mural . (2).
5. Après s'être assuré de la finalisation
de l'installation, brancher la fiche
d'alimentation de l'adaptateur sur
secteur.
3
1
2
2
3
1
2
Note : En cas de coupure du cordon d'alimentation veiller à respecter la polarité
