3. INSTALLATION
Wichtig: Wenn Sie Ihre neue Video Sprechanlage vor der Installierung ausprobieren wollen, achten Sie
darauf, dass sich Außenstation und Monitor nicht im gleichen Raum befinden, da die Video Sprechanlage
sonst einen schrillen Ton verursacht (Larsen-Effekt).
1
2
2
3
4
3
6
5
b. Installation des Monitors
1. Die Wandhalterung anbringen .
2. Verbinden Sie die Drähte der
Außensprechstelle mit demBeleuchtungssystem.
3. Den Adapterstecker (3) mit dem Monitor
verbinden (nicht mit dem Stromkreislauf
verbinden).
4. Den Monitor auf der Wandhalterung
anbringen .
5. Nach Überprüfung Installation den
Adapterstecker mit dem Stromkreis
verbinden.
3
1
2
2
3
1
2
Anmerkung : Im Falle einer Stromkabelunterbrechung bitte die Polarität respektieren.
Bringen Sie eine Silikondichtung am oberen Teil zwischen der äußeren Sprechstelle und der Mauer an .
5

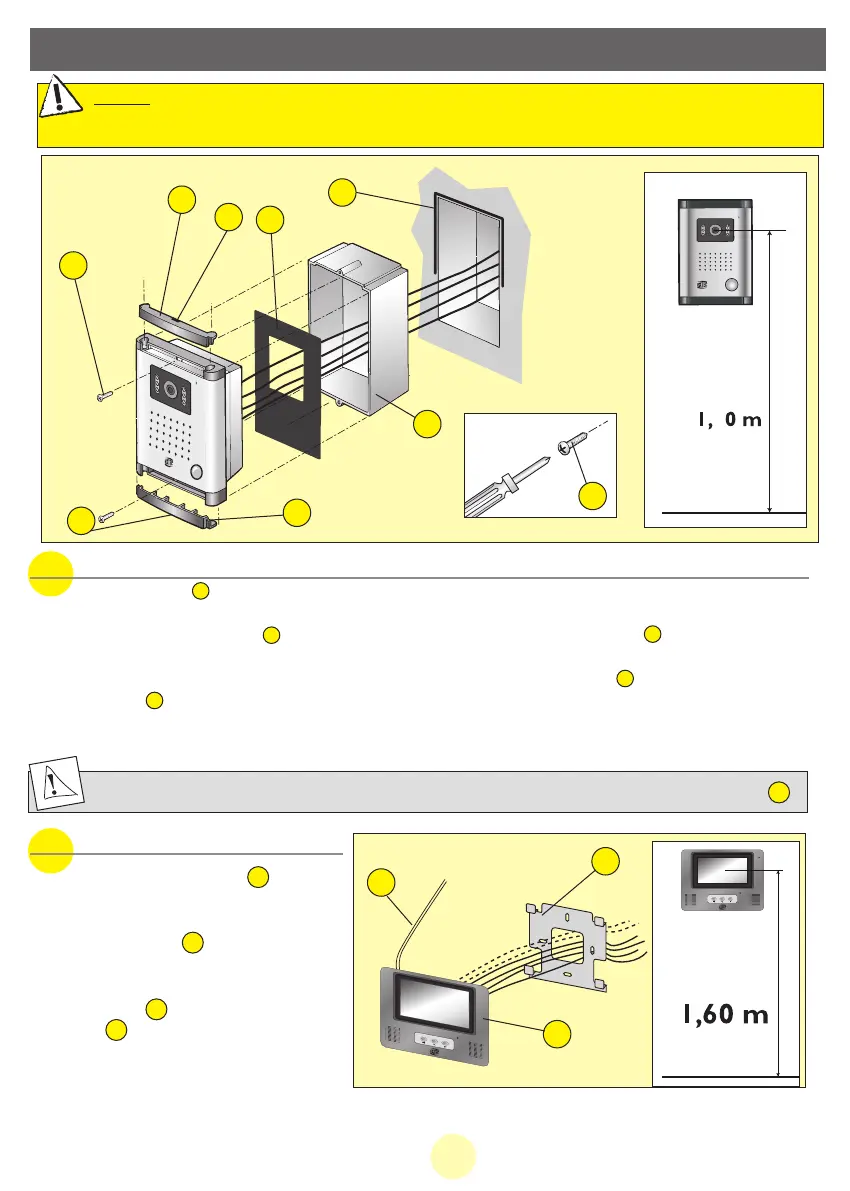

a. Installation der Außensprechstelle (Kamera)
1. Die Unterputzdose einbauen, dabei darauf achten, dass die Schraubenmuttern der
Sprechstellenbefestigung nicht blockiert werden.
2. Die 2 Schraubenabdeckungen mit Hilfe eines kleinen Schraubenziehersentfernen .
3. Das Verbindungskabel anschließen,dabei das Verdrahtungsschema respektieren.
4. Die Sprechanlage in dem Einbaukasten mit Hilfe der 2 mitgelieferten Schrauben befestigen ohne dabei
die Dichtung zu vergessen.
5. Die 2 Schraubenabdeckungen wieder anbringen.
Die Kamera nicht direktem Sonnenlicht aussetzen oder auf einer reflektierenden Oberfläche anbringen.
1
2
3
4
6
