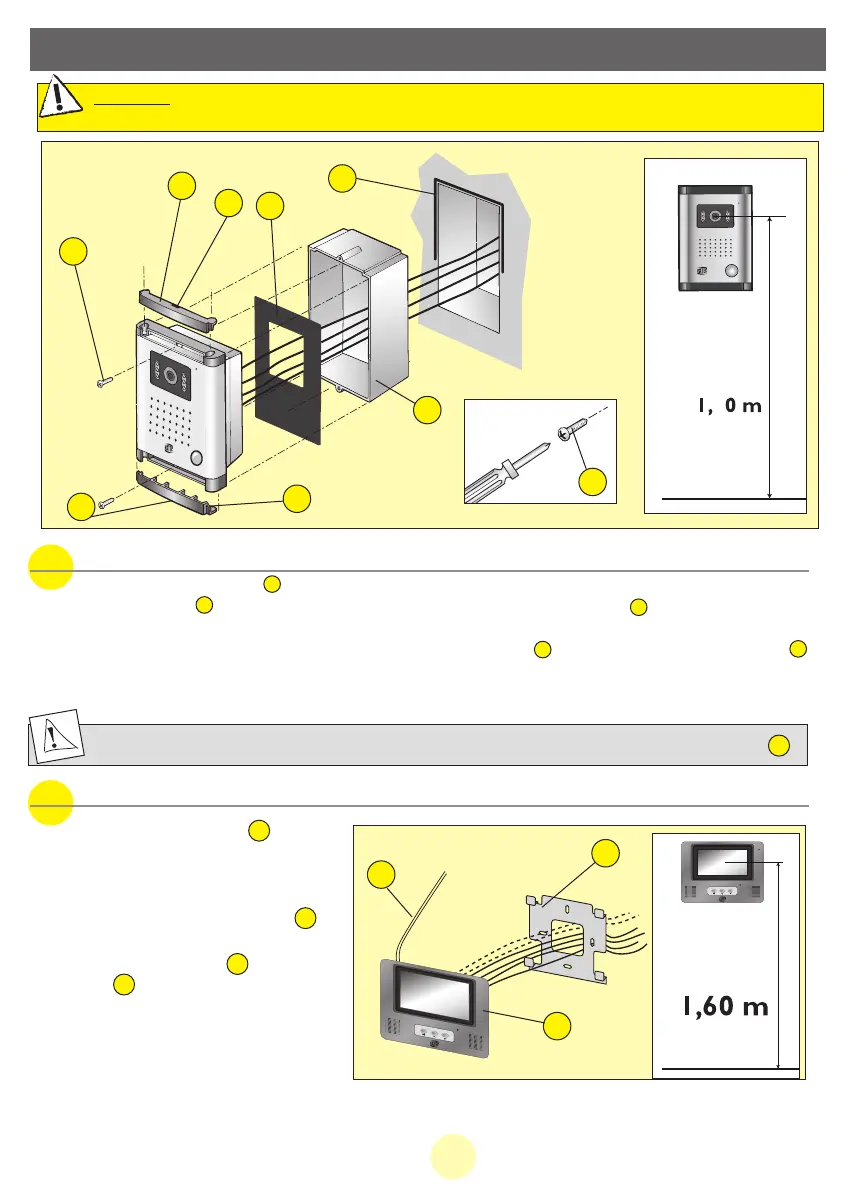

3. INSTALLAZIONE
Importante: se si prova il prodotto prima dell’installazione, fare attenzione a non provarlo con la pulsantiera ester-
na e il monitor nella stessa stanza, altrimenti il videocitofono emetterà un suono stridente (effetto Larsen).
1
2
2
3
4
3
6
5
b. Installazione del monitor
1. Fissare il supporto murale .
2. Collegare i fili in provenienza dalla pul-
santiera esterna e dal sistema di illumi-
nazione.
3. Collegare la spina dell’adattatore al
monitor (senza collegare alla rete)
4. Sistemare il monitor sul suppor-
to murale .
5. Dopo aver controllato che tutto sia
installato a dovere, collegare la spina del-
l’alimentazione all’adattatore di rete.
3
1
2
2
3
1
2
Notare: Se viene tagliato il cavo di alimentazione, controllare che sia rispettata la polarità
28I
Mettere un giunto di silicone sulla metà superiore tra la pulsantiera esterna e il muro .
5
a. Installazione della pulsantiera esterna (telecamera)
1. Incastrare la scatola in plastica facendo attenzione a non ostruire i dadi di fissaggio della pulsantiera).
2. Togliere i 2 copriviti per mezzo di un cacciavite piccolo da mettere nella tacca .
3. Collegare il cavo di collegamento rispettando lo schema di cablaggio.
4. Fissare la pulsantiera sulla scatola a muro per mezzo delle 2 viti fornite senza dimenticare il giunto stagno .
5. Rimettere i 2 copriviti.
Non esporre la telecamera ai raggi diretti del sole o su di una superficie riflettente.
1
2
3
4
6
