A chapa-testa ou a fechadura eléctrica que vai instalar, deverá imperativamente ser equipada de uma memória mecânica como
todas as referências EXTEL. • para a cablagem consultar bem a etiqueta colada nas costas do monitor e nas costas da câmara.
b. Ligação de uma chapa-testa ou fechadura eléctrica.
Quando a instalação é completada com uma chapa-testa ou uma fechadura eléctrica é necessário prever 2 fios
suplementares para ligar a fechadura ou a chapa-testa ao monitor (ver cablagem p.12).
Conectá-la nos terminais 5 e 6 nas costas do monitor.
Atenção: A alimentação da chapa-testa ou a fechadura eléctrica é assegurada por um transformador independen-
te não fornecido no kit. (ref. Extel: WETR 14602).
Note que esta função é válida apenas se o ecrã estiver ligado.
39P
341
4
6
5
3
2
1
2
4
6
5
3
2
1
a
b
c

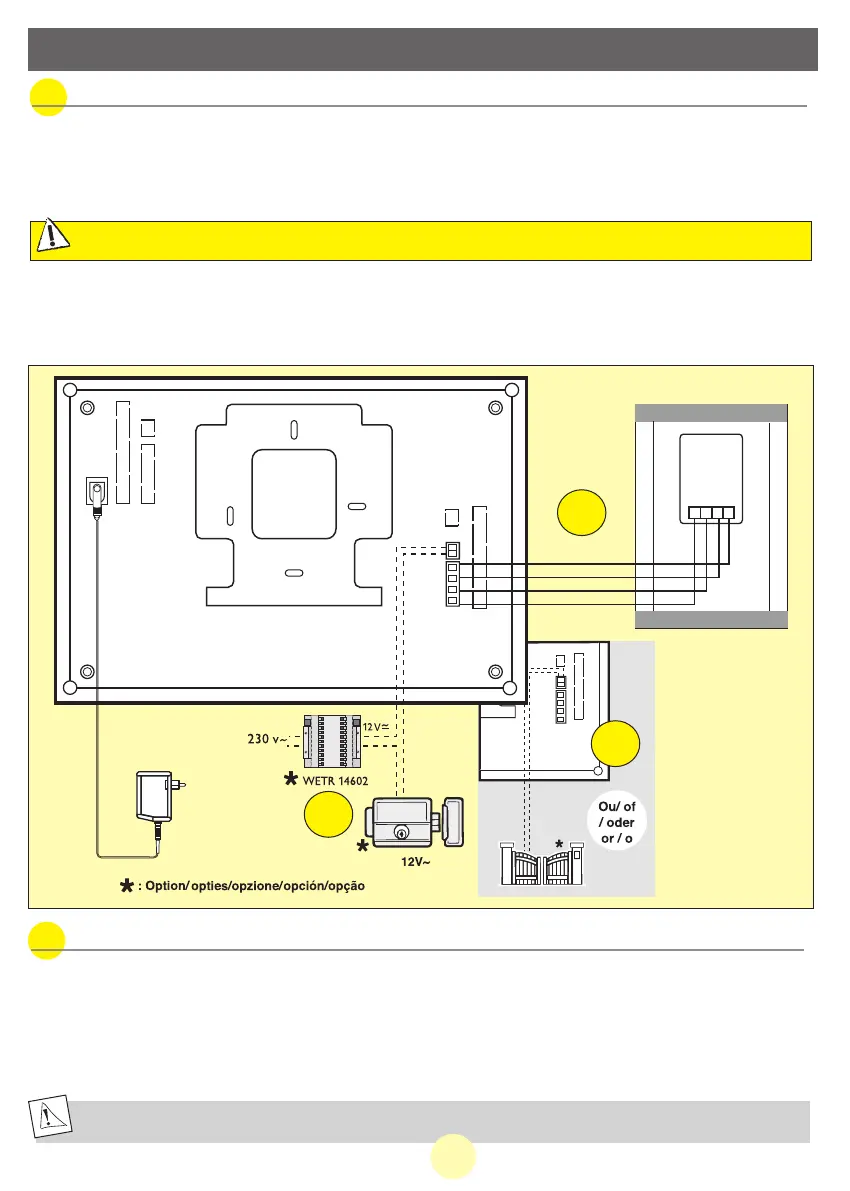

4. CABLAGEM
a platina.
ocar no orifício
a junta de vedação .
Fios a utilizar: • 4 fios 6 /10° até 30 m
• 4 fios 1.5 mm2 de 30 a 100 m
1. Ligar bem os fios respeitando o esquema de cablagem abaixo.
2. Para ligar a câmara, são necessários unicamente 4 fios.
•Terminal “1” do ecrã no terminal “1” da câmara.
•Terminal “2” do ecrã no terminal “2” da câmara.
•Terminal “3” do ecrã no terminal “3” da câmara.
•Terminal “4” do ecrã no terminal “4” da câmara.
A
TENÇÃO
:
EM NENHUM CASO DUPLICAR OS FIOS PARA AUMENTAR A SECÇÃO
a. Ligação do videofone
MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 44
