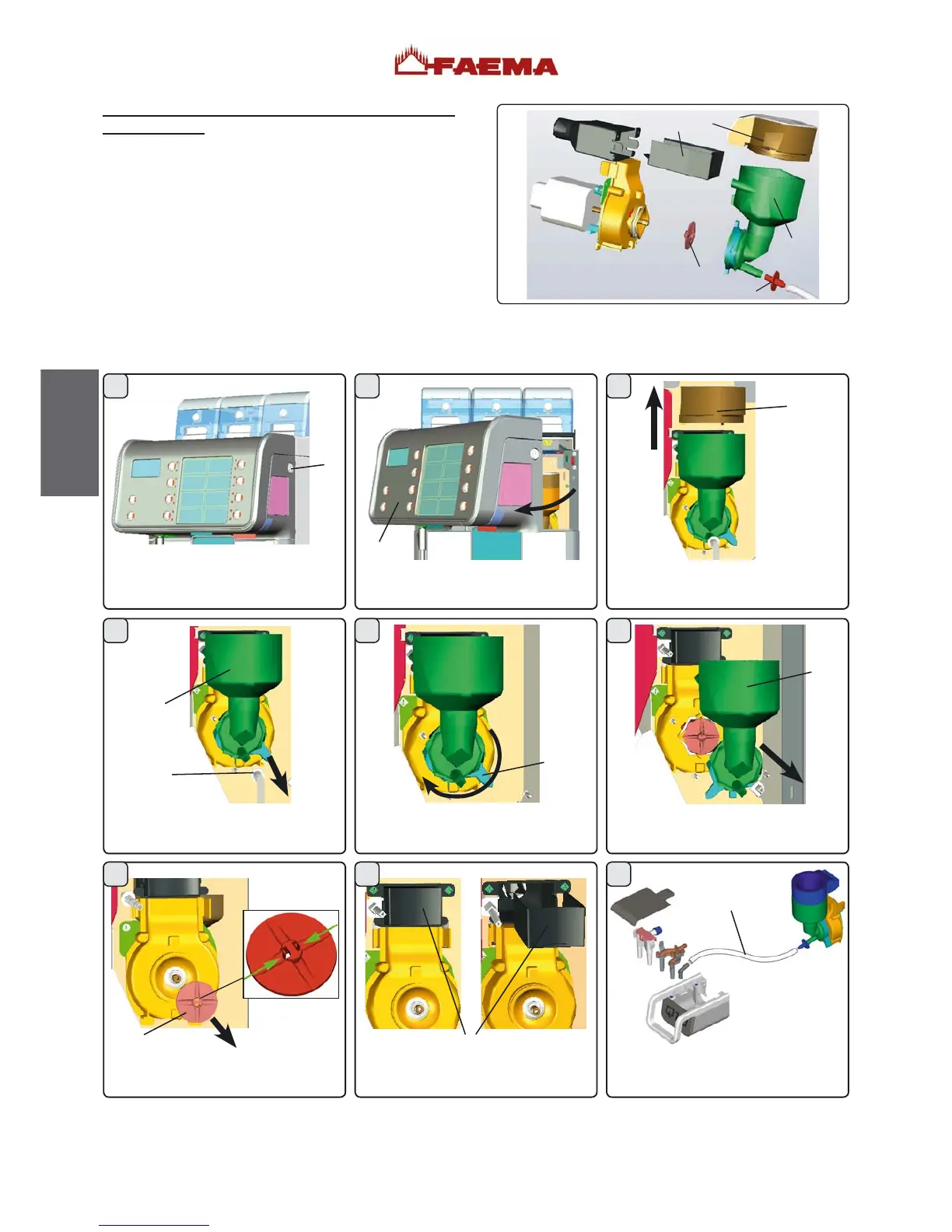

A ccéder au mixer des solubles en ouvrant
la serrure (A)
2
Ouvrir le tableau de bord des commandes
(B).
3
1
Séparer l’entonnoir pour les poudres
(1).
4
Extraire la tuyère (5) du convoyeur mixer
(3).
5
Tourner la bague dans le sens des
aiguilles d’une montre (G).
6
Extraire le convoyeur mixer (3).
3
5
G
3
4
2
7
Enlever la roue du mixer (4).
8
Extraire le tiroir de dépôt des poudres
(2).
9
Démonter le bec de débit et retirer le tube
de silicone (S).
Opérations à effectuer au terme de la journée de travail.
Pour effectuer l’intervention, procéder comme suit:
NETTOYAGE DU CIRCUIT DES SOLUBLES (LÀ OÙ IL
EST PRESENT)
Les indications exposées ci-dessous concernent des machines
qui gèrent les produits solubles et qui s’associent aux
opérations de nettoyage décrites préalablement.
NETTOYAGE DU MIXER
1 entonnoir pour les poudres
2 tiroir de dépôt des poudres
3 convoyeur mixer
4 roue mixer
5 tuyère
