Faema BARCODE - Anschluß Maschine - Modulo BARCODE Milk + Cup; Anschluß Maschine - Kühlhalteeinheit

Anschluß Maschine - Modulo BARCODE Milk + Cup

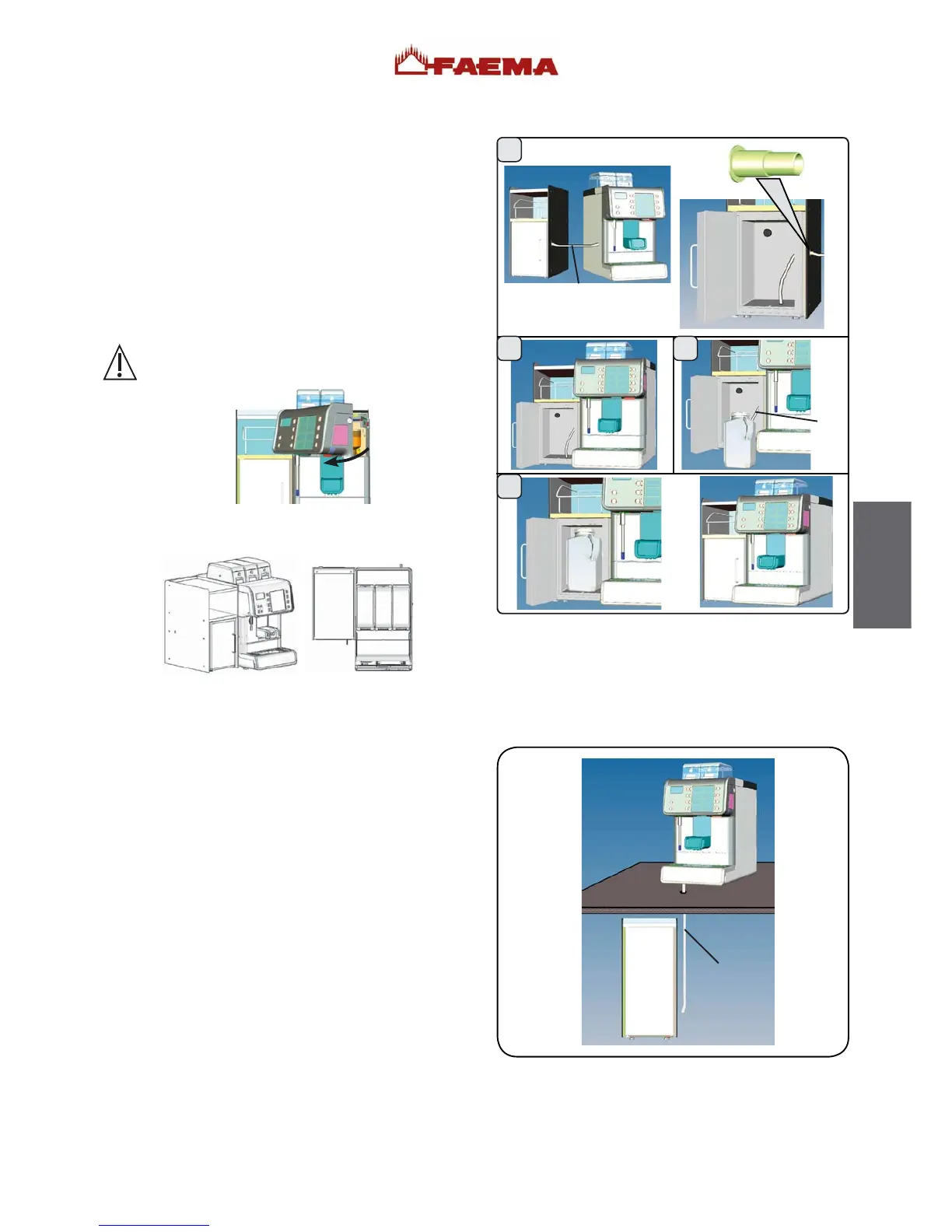

Gehen Sie zum Anschluß des Modulo BARCODE Milk + Cup
an die Maschine wie folgt vor:
1) Das aus der Maschine austretende Rohr zur
Milchansaugung (40) in den Kollektor (C) stecken, der
sich in der Öffnung des Modulo BARCODE Milk + Cup
befindet.
2) Das Modul, wie in der Abbildung gezeigt; neben der
Maschine aufstellen und kontrollieren, daß der Kollektor
(C) in der seitlichen Öffnung der Maschine sitzt;
3) Das Rohr zur Milchansaugung (40) in den Milchbehälter
stecken;
4) Den Milchbehälter in das Modulo BARCODE Milk + Cup
setzen, und die Klappe des Moduls schließen.
Das Modulo BARCODE Milk + Cup muß so neben die
Maschine gesetzt werden, daß die Schalttafel unbehindert
geöffnet werden kann.
Die Abbildung zeigt die vorschriftsmäßige Positionierung
des Kühlmoduls:
1
2 3
4
40
40
C
Anschluß Maschine - Kühlhalteeinheit
Neben dem Modulo BARCODE Milk + Cup kann die
Maschine an eine Einheit zur kontinuierlichen Milchkühlung
(Kühlhalteeinheit) angeschlossen werden.
Die Kühlhalteeinheit muß an einer anderen Stelle als das
Modulo BARCODE Milk + Cup positioniert werden; die
nebenstehende Abbildung zeigt ein Beispiel der Kombination
mit der Kühlhalteeinheit bei Installation unter der Platte zur
Maschinenaufstellung.
Hinweis: In diesem Fall tritt das Rohr zur Milchansaugung
(40) aus dem Unterteil der Maschine aus (nicht seitlich aus
der Maschine wie bei der Kombination mit dem Modulo
BARCODE Milk + Cup).
Der Anschluß des Rohrs zur Milchansaugung muß vom
Installationstechniker vorgenommen werden.
40
133
Deutsch
