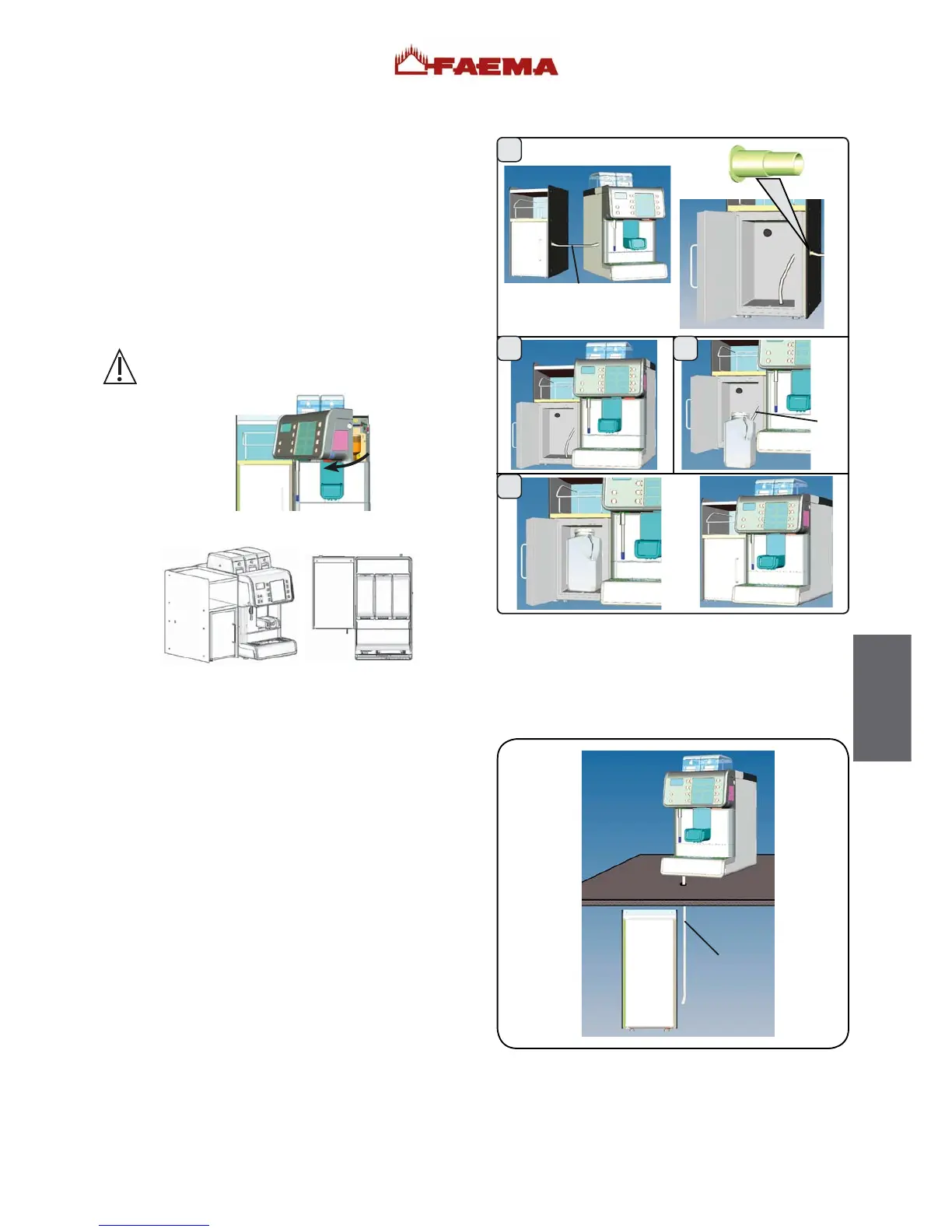

Acoplamiento Máquina - Modulo BARCODE Milk + Cup
Para combinar el Modulo BARCODE Milk + Cup a la máquina
hay que actuar de la siguiente forma:
1) introducir el tubo de aspiración de la leche (40), proveniente
de la máquina, en el colector (C) colocado en el orificio
específico del MÓDULO BARCODE MILK + CUP;
2) acercar el módulo a la máquina como se indica en la figura,
asegurándose de que el colector (C) se acople en el agujero
lateral de la máquina;
3) introducir el tubito de aspiración (40) en el recipiente de
la leche;
4) introducir el recipiente de la leche en el Modulo BARCODE
Milk + Cup y cerrar la puerta.
Prestar una especial atención al acercamiento del
Modulo BARCODE Milk + Cup a la máquina: tiene
que permitir la apertura del tablero de mandos.
El acercamiento correcto es el indicado a continuación:
1
2 3
4
40
40
C
Acoplamiento Máquina - mantenedor frigo genérico
La máquina, además de la combinación con el Modulo
BARCODE Milk + Cup, se puede combinar también a un
aparato genérico para la conservación de la leche.
Se puede colocar el mantenedor en una posición diferente
respecto a la del Modulo BARCODE Milk + Cup; como
ejemplo, en la figura de al lado se muestra la combinación
con un mantenedor colocado debajo de la superficie de apoyo
de la máquina.
Nota: en este caso el tubito de aspiración de la leche (40)
proviene de la base de la máquina y no del lado, como sucede
para la combinación con el módulo Modulo BARCODE Milk
+ Cup.
La operación de conexión del tubo de la leche es efectuada
por el técnico instalador.
40
