3. Instrukcja instalacji >
18
Zalecane filtry:
1. Filtr cząstek stałych.
Woda zawiera zanieczyszczenia, takie jak piasek, cząstki żelaza lub substancje, które unoszą się w
wodzie, zalecamy użycie filtra cząstek stałych na wlocie.
2. Filtr z węglem aktywnym.
Jeśli woda zawiera wysokie stężenie chloru powyżej 0,2 mg/l (ppm) (informację tę można uzyskać
od przedsiębiorstwa wodnego), należy zastosować filtr z węglem aktywnym.
3. System odwróconej osmozy. (tylko zachowanej przewodności co najmniej 400μS).
Jeśli stężenie chlorków przekracza 150 mg/l (ppm) (informację można uzyskać od
przedsiębiorstwa wodnego), należy zainstalować system odwróconej osmozy. W takim przypadku
minimalna wartość przewodności musi wynosić 400μS.
4. Zmiękczanie wody.
Zalecany do uzdatniania wody o wysokiej zawartości minerałów (nie chlorków). Systemy: H+.
Wymiana jonowa. Stosowanie wymienników jonowych sodu (jak to jest powszechne w
zmywarkach) jest zdecydowanie odradzane ze względu na mogące powstać osady sodu.
Przed podłączeniem poszukaj naklejki na obudowie wskazującej wlot wody.
Tylko w Wielkiej Brytanii: IRN R160
Do przeprowadzenia przez instalatora: Certyfikowany podwójny zawór bezpieczeństwa lub inne ważne
urządzenie zapobiegające cofaniu się wody co najmniej kategorii płynu 3, musi być zainstalowane na
każdym z przyłączy wody pitnej do urządzenia.
Nigdy nie używaj detergentów, które stanowią zagrożenie wyższe niż płynna kategoria 3.
Zainstaluj kurek odcinający dla każdego urządzenia i przepłucz przewód wodny przed podłączeniem do
urządzenia.

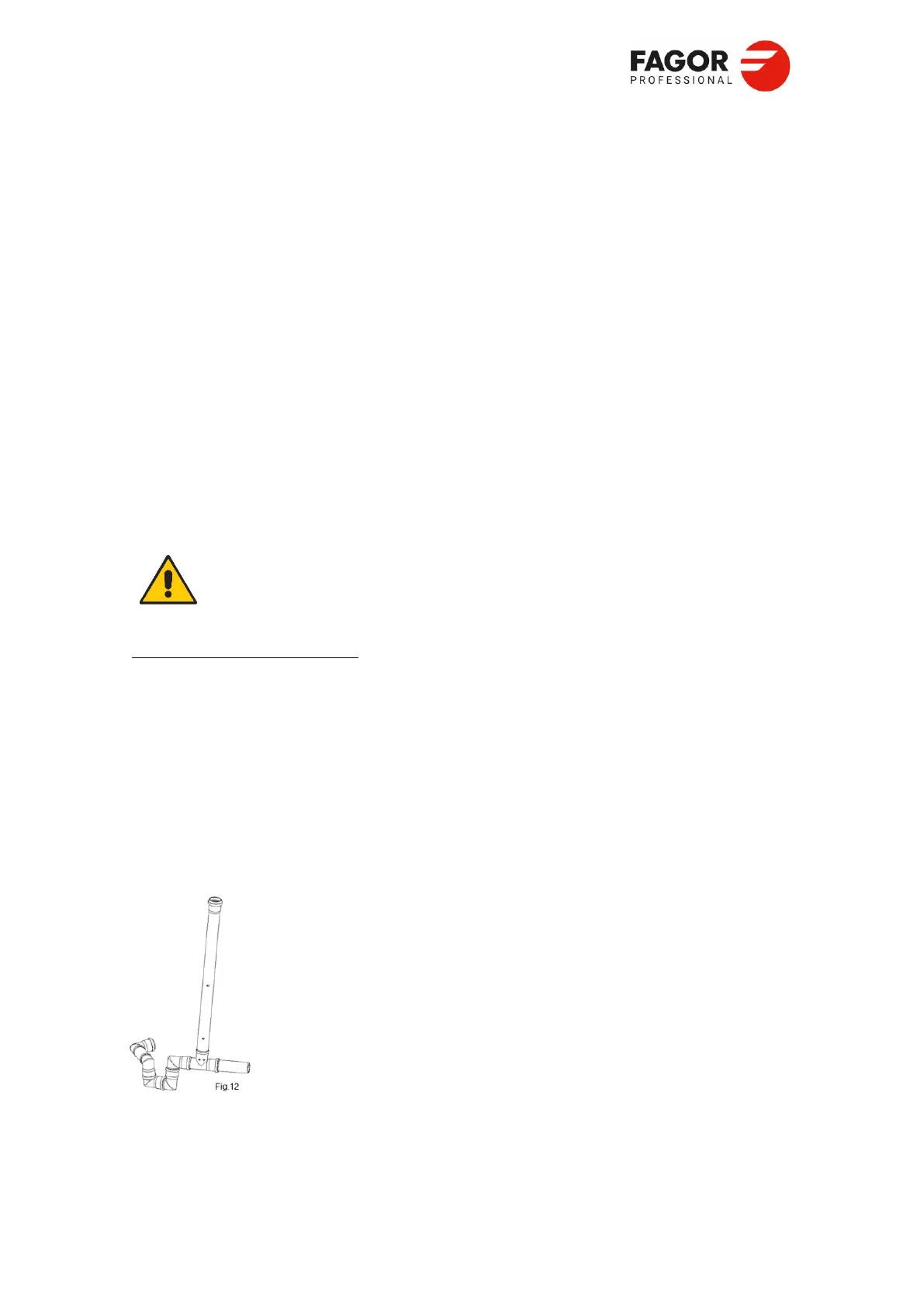

3.10 Przyłącze odpływu
Niewłaściwa instalacja pieca może prowadzić do nieodpowiedniego działania.
Z tego powodu należy zainstalować dostarczony przez producenta zestaw spustowy
(DN40) (rys. 12). Odpływ musi być podłączony do kratki sciekowej lub otwartego
odpływu z zasyfonowaniem.
Instalacja (rys. 13- rys. 14)) musi być przeprowadzona w taki sposób, aby
zainstalowany wylot spustowy, znajdował się poniżej wylotu z pieca o
wystarczającym nachyleniu, aby zapewnić drenaż (>5% lub 3º).
Upewnij się, że otwory w rurze pionowej są skierowane w kierunku przeciwnym do
tylnego panelu, aby uniknąć kondensacji.
