3.10 Conexión de aguas residuales
Una mala instalación del horno puede llevar a un funcionamiento
inadecuado del aparato.

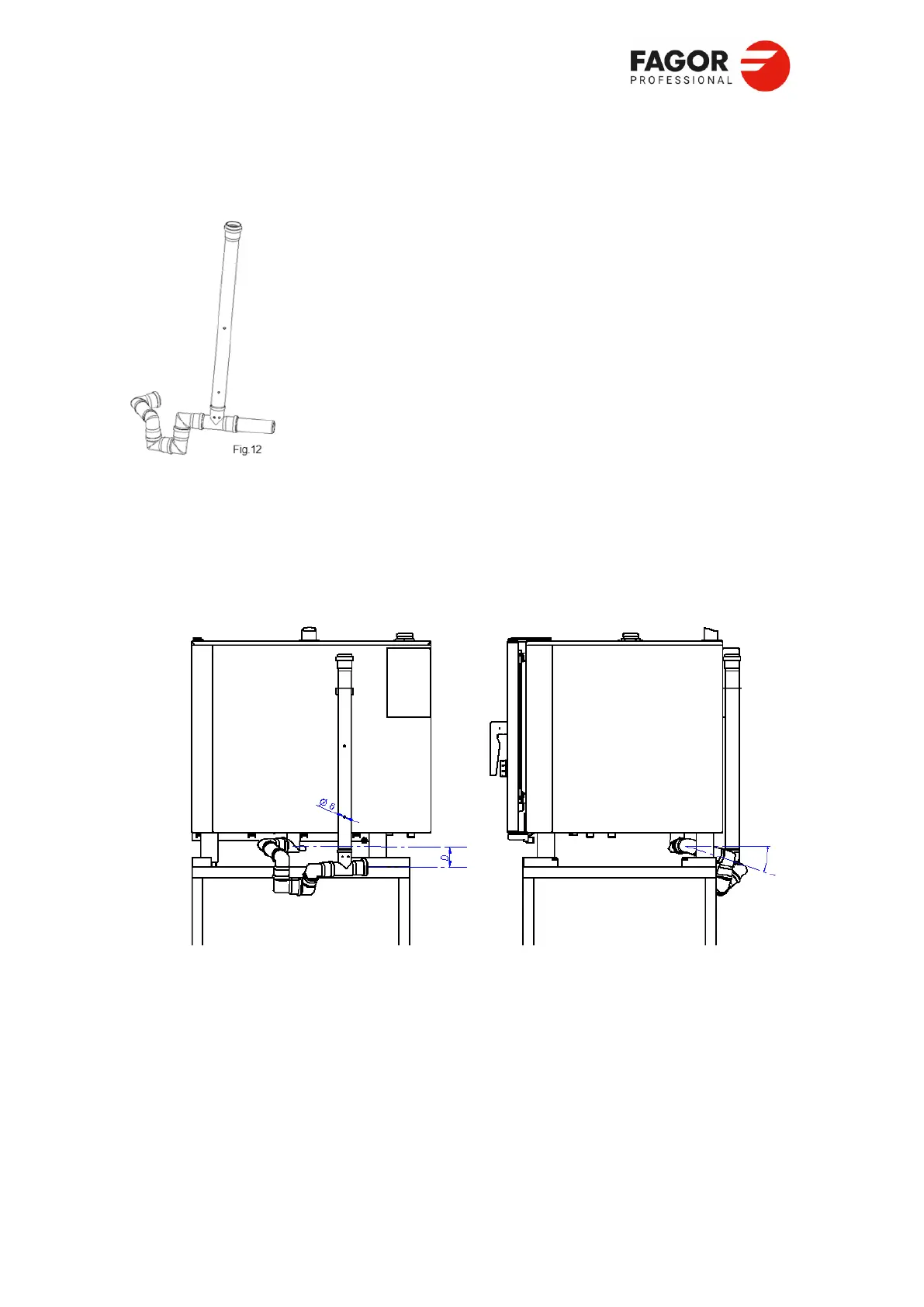

Por ello se debe de instalar el Kit desagüe (DN40) suministrado por el
fabricante (Fig. 12). Dicho desagüe se debe conectar a una rejilla o tanque
abierto.
La instalación (Fig. 13- Fig.14.) se debe realizar de forma que la salida del
desagüe instalada quede por debajo de la salida del horno con una
inclinación suficiente para asegurar su drenaje (>5% ó 3º).
Asegurarse que los agujeros del tubo ascendente estén direccionados
hacia el lado opuesto del panel posterior para evitar condensaciones.
Observar las dimensiones adecuadas para el desagüe:
• Volumen de bombeo del generador de vapor en un espacio reducido de tiempo: 0,7 l/s.
• Temperatura media del agua residual: 65ºC
Fig.13: Modelos sobremesa 061-101-102
