3. Consignes d’installation
>
14

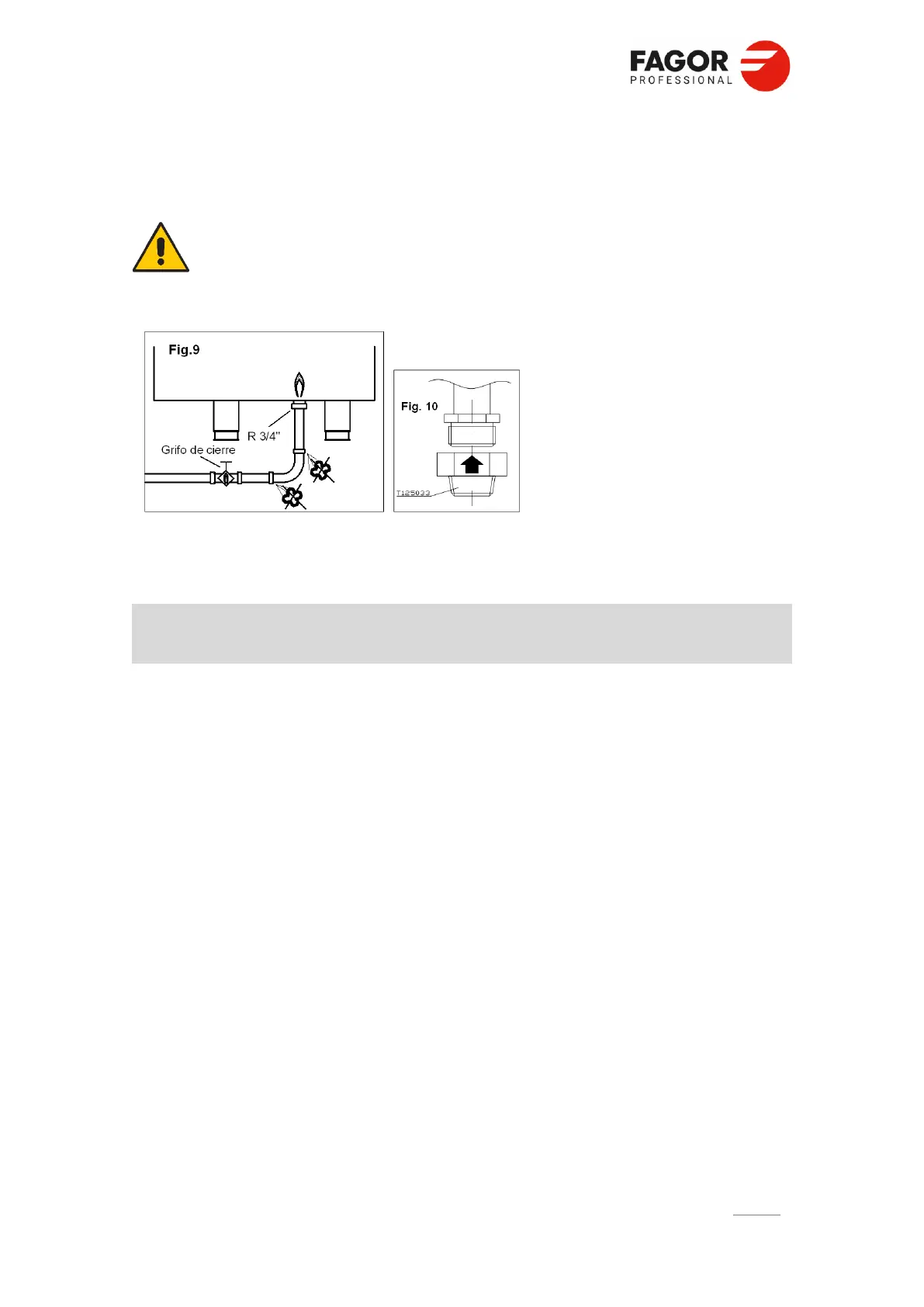

3.7 Raccordement au gaz (seulement les modèles à gaz)
Le branchement au gaz ne doit être réalisé que par l’installateur de gaz local agréé.
Il est essentiel de s’assurer que les
tuyaux d’alimentation en gaz et les
tuyaux de raccordement des
systèmes de mesure
correspondants disposent du ø
spécifié.
Une fois que l’appareil est branché,
vérifier l’absence de fuites à l’aide
d’un détecteur de gaz (spray, etc.).
NE JAMAIS UTILISER de flammes
pour vérifier les fuites.
Consommation maximale avec charge thermique nominale :
Type de gaz
Pression
dynamique
nécessaire
(mbar)
Pression
minimale
(mbar)
Pression
maximale
(mbar)
Modèles
061
Modèles
101
Modèles
201
Modèles
102
Modèles
202
G-20
(m³/h)
Gaz
naturel
20
17
25
1,270
1,905
3,809
3,704
6,878
G-30
(kg/h)
Butane
28-30
25
35
0,998
1,498
2,995
2,912
5,408
G-31
(kg/h)
Propane
37
42,5
57,5
0,984
1,476
2,951
2,869
5,329
L’air nécessaire pour la combustion est de 2 m
3
/h par kW de puissance.
Observations :
• Respecter les consignes de la compagnie locale d’approvisionnement en gaz.
• Respecter les consignes d’installation.
• Vérifier si le gaz spécifié sur l’appareil est le même que le gaz fourni.
• Pour raccorder le gaz à l’appareil, utiliser un tuyau d’un diamètre minimum de Ø12 x 10 mm
et un écrou ¾" pour le raccordement au four.
• Robinet d’arrêt du gaz devant chaque appareil.
