Fagor C A-0623-E - Plynové Připojení (Pouze Plynové Modely)

3. Pokyny k instalaci >
13
C_A-202-G
C_AW-202-G
C_AP-202-G
C_APW-202-G
230 V 1N ~ 50-60 Hz
3x1,5+N+T
16
2,75
300
65

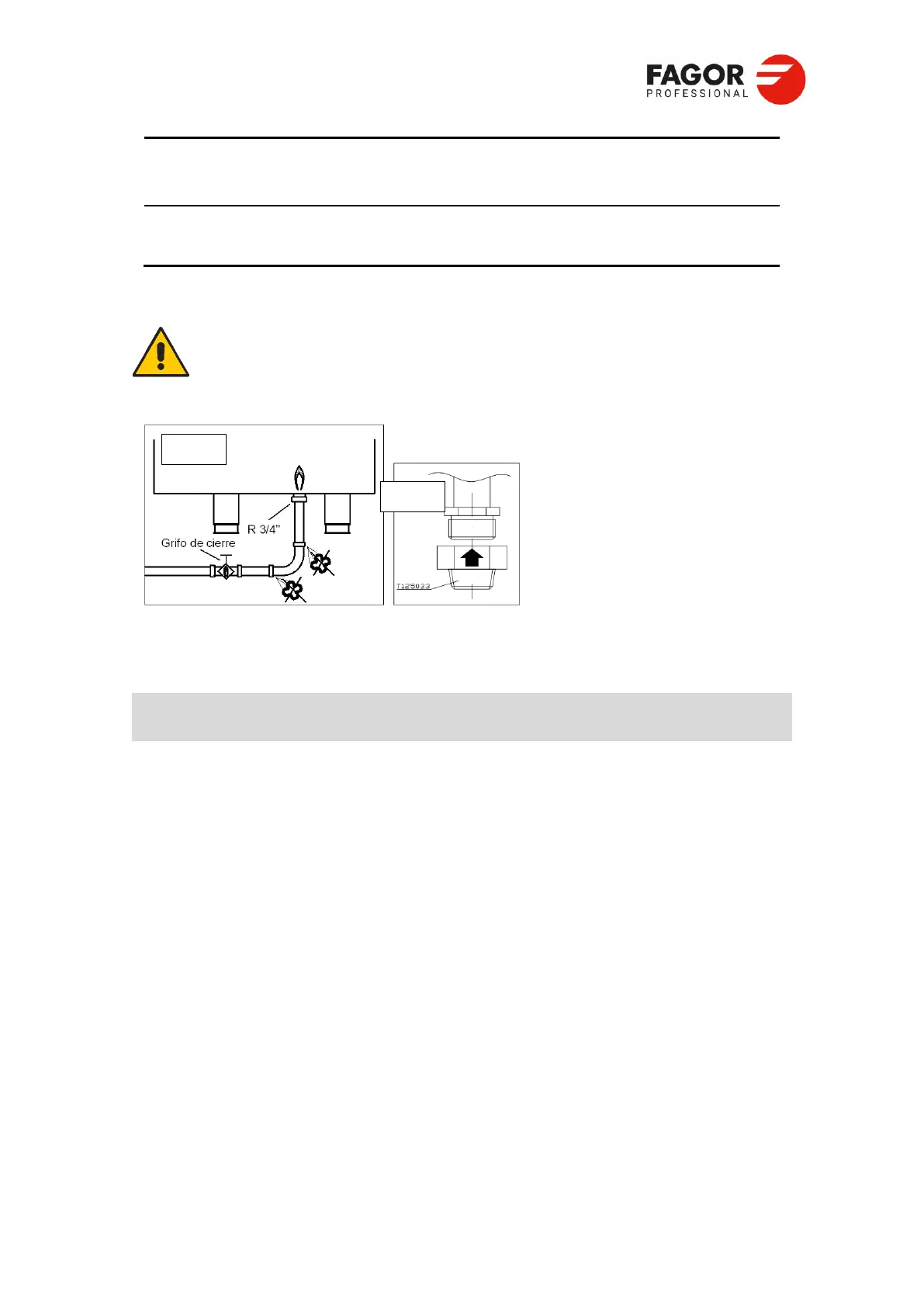

3.7 Plynové připojení (pouze plynové modely)
Instalaci a plynové připojení smí provádět pouze autorizovaný technik plynař dle
platných vyhlášek a norem.
Je nezbytně nutné ověřit, zda
přípojná vedení a hadice jsou
vhodné pro připojení
konvektomatu a mají správné
rozměry.
Po připojení zařízení se ujistěte, že
nedochází k únikům pomocí
detektoru plynu (sprej atd.).
NIKDY nepoužívejte plamen ke
kontrole netěsností.
Maximální spotřeba při nominálním tepelném zatížení:
Druh plynu
Dynamický
tlak
(mbar)
Minimální
tlak
(mbar)
Maximální
tlak
(mbar)
Modely
061
Modely
101
Modely
201
Modely
102
Modely
202
G-20
(m³/h)
Zemní
plyn
20
17
25
1.270
1.905
3.809
3.704
6.878
G-30
(kg/h)
Butan
28-30
25
35
0.998
1.498
2.995
2.912
5.408
G-31
(kg/h)
Propan
37
42.5
57.5
0.984
1.476
2.951
2.869
5.329
Vzduch potřebný pro správné spalování je 2 m
3
/h na 1 kW výkonu.
Poznámky:
• Dodržujte požadavky a předpisy dodavatele plynu.
• Dodržujte pokyny k instalaci.
• Zkontrolujte, zda je plyn uvedený na spotřebiči shodný s dodaným plynem.
• Pro připojení plynu k zařízení musí být použita trubka s minimálním průměrem Ø12x10 mm
a 3/4" maticí.
• Plynový uzavírací kohout je umístěn na přední straně každého spotřebiče.
Obr. 9
Obr. 10
