3. Pokyny k instalaci >
11
3.6 Elektrické připojení
Elektrické připojení zařízení musí být vždy provedeno AUTORIZOVANÝM
TECHNIKEM.
Je třeba vzít v úvahu právní předpisy platné v každé zemi týkající se připojení k
elektrické síti. Výrobce neodpovídá za škodu způsobenou nedodržením těchto
požadavků.
• Zkontrolujte, zda síťové napětí v místě instalace odpovídá napětí uvedenému na výrobním štítku
stroje.
• Pro elektrické připojení musí být použit ohebný kabel s pláštěm odolným vůči oleji a nesmí být
lehčí než běžný polychloroprenový nebo ekvivalentní syntetický elastomerový opláštěný kabel
(H07RN-F).
• Přívodní kabel musí být dimenzován dle jmenovitého proudu zařízení.
• Zařízení musí být řádně uzemněno v připojovací svorkovnici.
• V blízkosti zařízení na snadno přístupném místě musí být umístěn hlavní vypínač pro všechny
fáze, u něhož vzdálenost rozpojených kontaktů je nejméně 3 mm.
• Součástí elektrické instalace připojeného zařízení musí být přiměřeně dimenzovaný ochranný
proudový jistič a chránič.
• Pokud je během instalace zařízení zjištěna jakákoli závada, okamžitě informujte dodavatele.

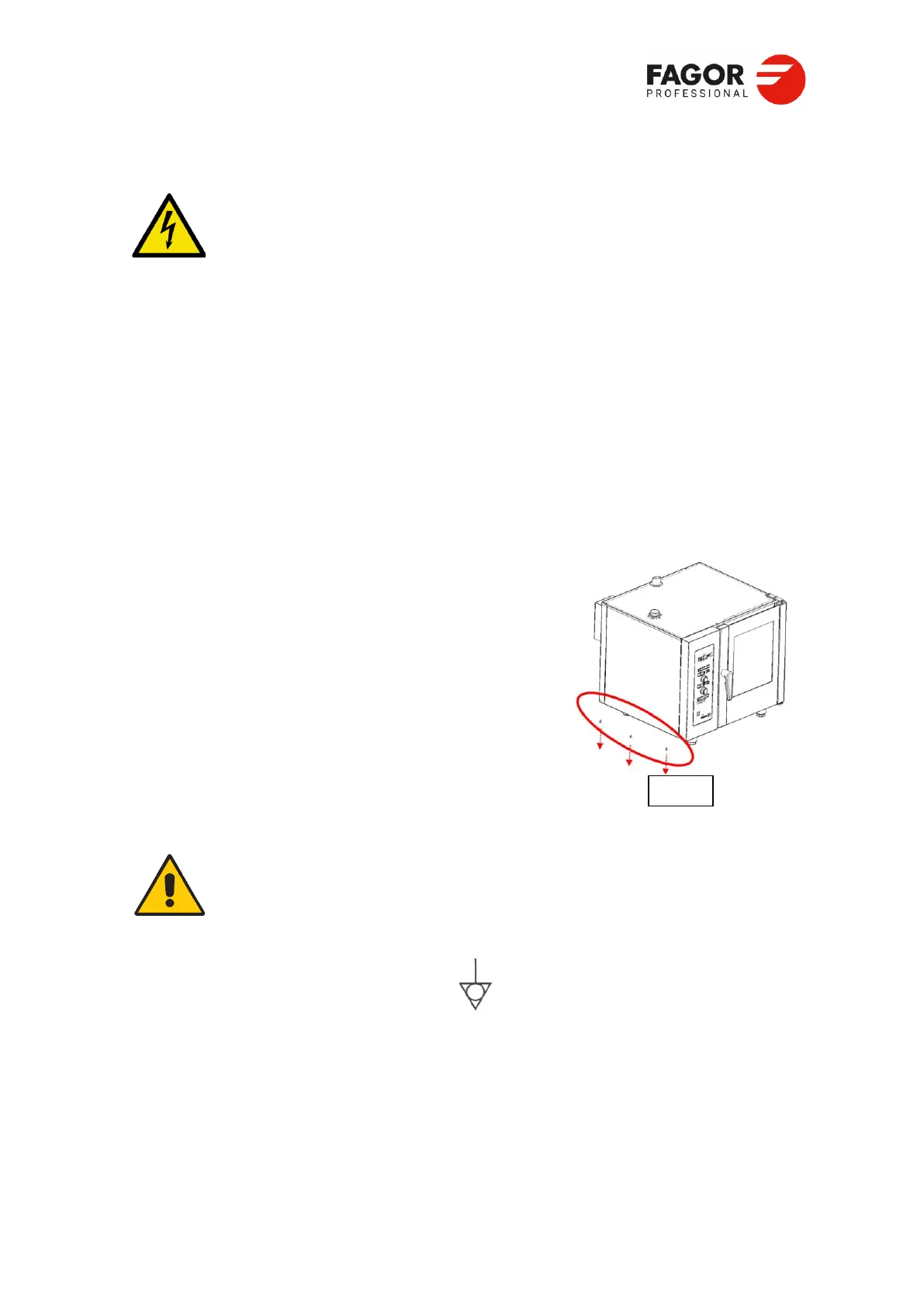

Pro přístup k elektrické svorkovnici zařízení sejměte levý
boční panel (obr. 8). Přívodní kabel protáhněte průchodkou
umístěnou v základně stroje a připojte jednotlivé vodiče do
svorkovnice. Respektujte barvy vodičů.
Modely velikosti 0623 jsou již dodávány s přívodním
kabelem pro napětí 400V 3N.
VELMI DŮLEŽITÉ: Před montáží levého bočního panelu pevně zajistěte přívodní
kabel v kabelové průchodce.
Je-li v místě instalováno více spotřebičů, musí být vzájemně propojeny pomocí
uzemňovacího bodu umístěného v zadní části základny zařízení. Montážní bod je
označen následujícím symbolem.
