79
CK
• Přívodní elektrický kabel (H05 RR-F, H05 RN-F nebo H05 VV-F) musí být dostatečně dlouhý,
aby mohl být napojen na troubu nacházející se na podlaze, před zasazením do kuchyňské linky.
Pro tento úkon musí být přístroj odpojen od síťě :
• Otevřete poklop, nacházející se dole vpravo na zadním krytu odšroubováním
2 šroubů a poté nechte poklop otočit.
• Odstraňte izolaci každého drátu nového přívodního elektrického kabelu na délce 12 mm.
• Skruťte pečlivě jednotlivé prameny.
• Uvolněte závity lustrové svorky a vyjměte napájecí šňůru, kterou chcete vyměnit.
• Vsuňte napájecí šňůru ze strany krytu do kabelové svorky umístěné napravo od lustrové
svorky.
• Zapojte dráty kabelu v souladu se značkami vyznačenými na lustrové svorce.
• Všechny prameny kabelu musí být uschovány pod závity.
• Drát fáze vede do svorky L.
• Drát uzemění zeleno-žluté barvy musí být připojen na svorku .
• Drát nulový (modrá) ke svorce N.
• Co nejvíce utáhněte šrouby na lustrové svorce a zkontrolujte zapojení zatažením za každý drát.
• Upevněte kabel pomocí kabelové svorky, nacházející se napravo od lustrové svorky.
• Uzavřete poklop pomocí 2 šroubů.
Výměna přívodního elektrického kabelu
Naše zodpovědnost nebude angažována v případě nehody způsobené
neuzeměním, dále pak vadným nebo nesprávným uzeměním.
Jak instalovat vaši troubu ?

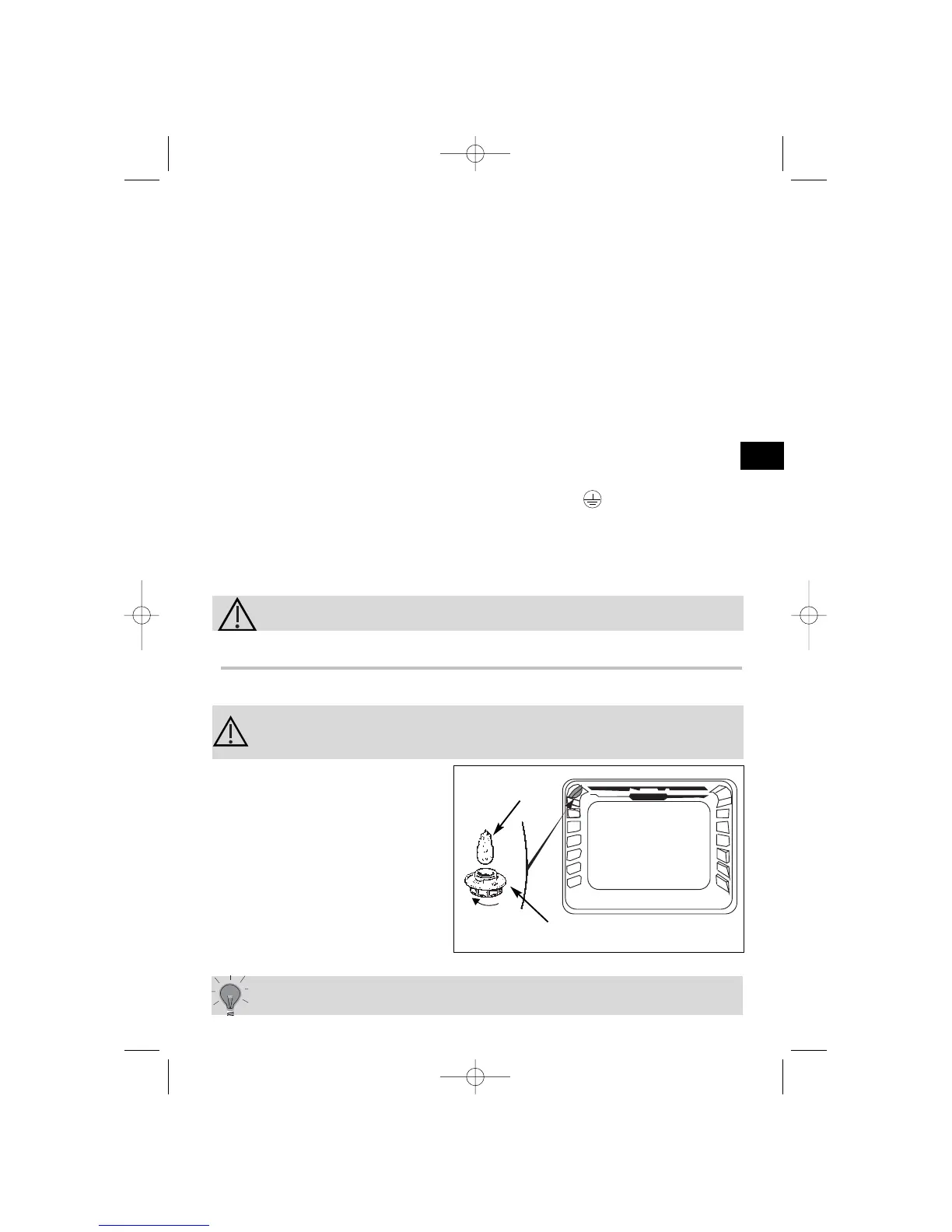

• Žárovka se nachází na horní straně uvnitř vaší trouby.
a) Odšroubujte ochranné sklo
žárovky (viz. obrázek).
b) Odšroubujte žárovku stejným
směrem.
Technické údaje žárovky :
- 15 W
- 220-240 V
- 300°C
- patice E 14
c) Vyměňte žárovku, znovu namontujte ochranné sklo a zapojte troubu.
Žárovka
Odšroubujte
Ochranné sklo žárovky
Odpojte vaši troubu před jakoukoli opravou žárovky, abyste se vyhnuli
nebezpečí zranění elektrickým proudem a nezapomeňte nechat
troubu vychladit, je-li poptřeba.
4.
Jak vyměnit žárovku ?
pro odšroubování ochranného skla a žárovky použijte kaučukovou
rukavici, která usnadní vymontování.
