Doit être conforme aux normes appropriées.
La cuisinière n’est pas fournie avec un tuyau flexible; les
tuyaux flexibles sont disponibles dans la plupart des
magasins de matériaux et de bricolage.
L’alimentation en gaz domestique doit être terminée par un
raccord baïonnette orienté vers le bas. Les boîtiers arrière de
la cuisinière limitent la position du point d’alimentation.

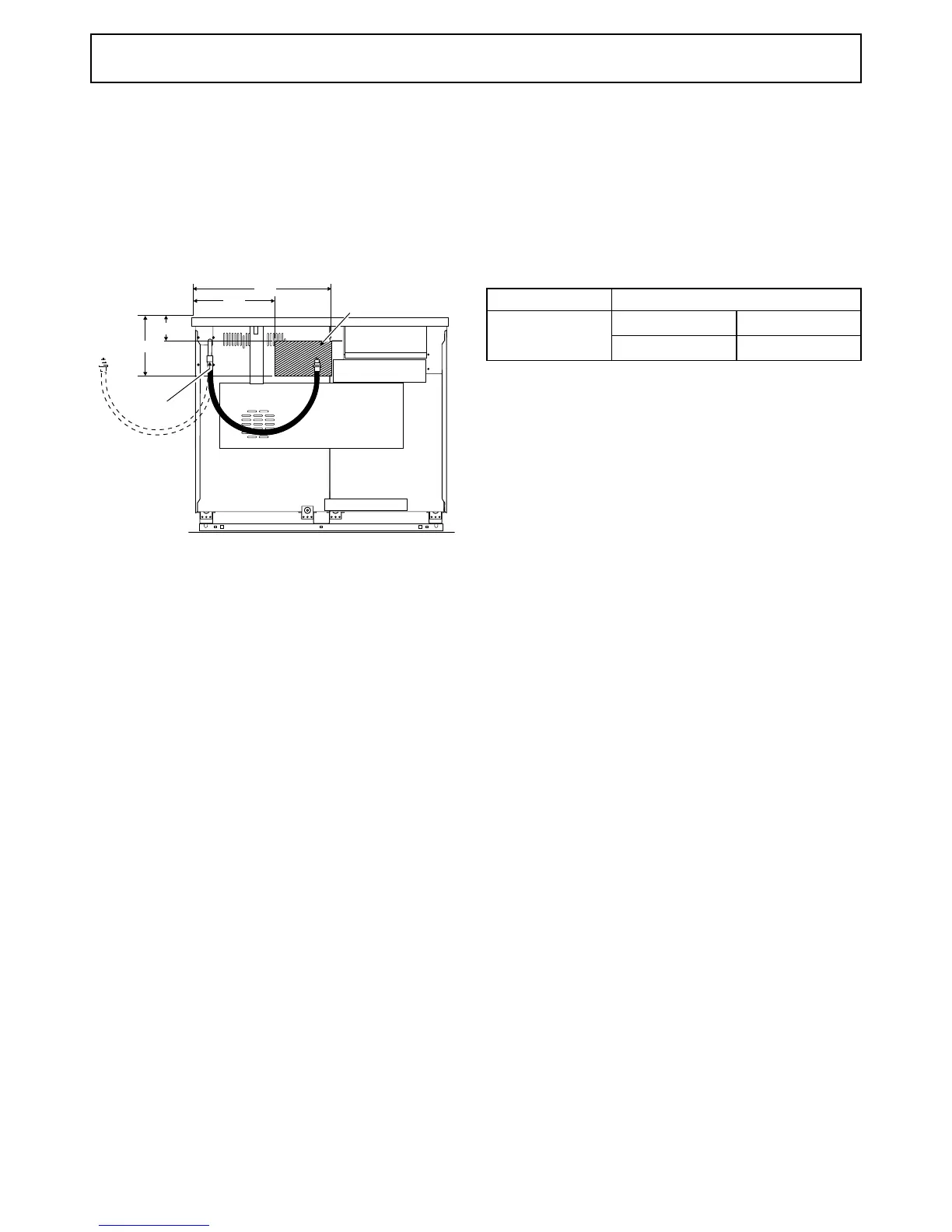

ArtNo.110-0011 110 DF gas hose connections
A - admission de gaz de l’appareil, B - emplacement du raccord
d’alimentation en gaz – un raccordement latéral est aussi possible.
Il est difficile de donner des cotes précises, étant donné
que la hauteur de la cuisinière est réglable et que chaque
raccordement est différent. Idéalement, le raccord baïonnette
d’alimentation domestique doit être situé dans la partie
ombrée indiquée sur le schéma. Vous pouvez utiliser un tuyau
flexible de 900 mm, mais un tuyau de 1250 mm offre plus de
flexibilité quant au positionnement du raccord baïonnette et
facilite le déplacement de la cuisinière. Montez le tuyau de
façon à ce que les raccords d’admission et de sortie soient
verticaux et que le tuyau pende en forme de «U».
Le raccord de l’appareil est situé juste au-dessous du niveau
de la table de cuisson, à l’arrière de la cuisinière (voir au-
dessous).
En cas de doute, contactez votre fournisseur.
Vissez l’extrémité filetée du tuyau flexible dans l’admission de
gaz au revers du bloc de connexion à l’arrière de la cuisinière.
Lorsque le raccordement est terminé, effectuez un essai de
pression pour contrôler l’étanchéité de la cuisinière.
La pression de gaz peut être mesurée au niveau de l’injecteur
de l’un des brûleurs centraux de la table de cuisson (non
pas au niveau du brûleur de Wok). Retirez la tête d’un des
brûleurs. Montez le manomètre sur le gicleur. Mettez en
marche un des autres brûleurs de la table de cuisson. Tournez
et appuyez sur le bouton de commande du brûleur avec
manomètre, pour permettre l’arrivée du gaz.
20 mbars
Butane 29 mbars
Propane 37 mbars
Eteignez les brûleurs. Replacez le chapeau du brûleur, en
veillant à le remonter correctement sur le corps du brûleur.
Vue arrière
