Este manual está diseñado para facilitar al máximo el ensamblaje, la
instalación, el funcionamiento y el mantenimiento de su ventilador de techo.
Instrucciones para el desempaque
Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.
Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.
Herramientas necesarias
para el ensamblaje
NOTA: Si no está seguro de la descripción de una pieza,
consulte la ilustración del despiece. (Figura 20, página 29)
17

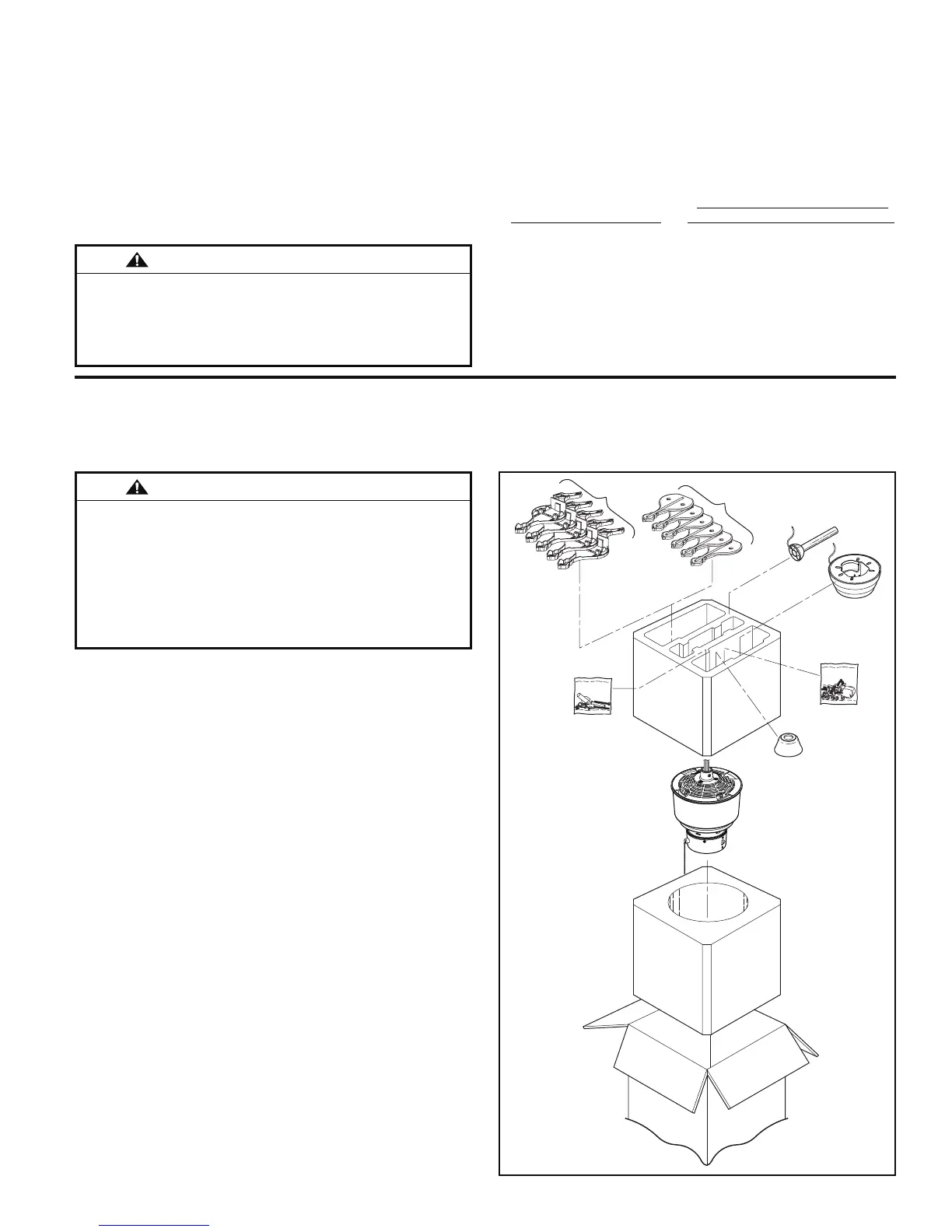

1. Verifique que haya recibido las siguientes piezas:
Unidad del motor del ventilador•
Unidad del barral/de la semiesfera•
Paquete de soporte de aspas que contiene:•
– Cinco soportes de aspas (Lado A)
– Cinco soportes de aspas (Lado B)
Capuchón•
Soporte de suspensión•
Bolsa de accesorios:•
– Diez tornillos con arandelas de seguridad de
10-32 x ½˝ (soporte de aspas a la unidad del
motor)
– Dos varillas roscadas de 5/32˝-32 x 19 mm
– Dos arandelas de seguridad de 5/32˝
– Dos perillas estriadas
– Tres conectores de cables
– Cadena de encendido Fanimation
Cubierta de unión del motor•
Bolsa de accesorios para el montaje de aspas•
– Diez tornillos de 3/16˝-24 x 1/2˝ (para usar con el
Lado A y el Lado B del soporte de aspas)
– Destornillador Fanimation
Embalaje superior
con espuma
Embalaje inferior
de espuma
Cubierta de
unión del motor
Bolsa de
accesorios para el
montaje de aspas
Bolsa de accesorios
Unidad del
motor del
ventilador
Barral/
semiesfera
Capuchón/
soporte de
suspensión
Lado A
Lado B
Destornillador Phillips•
Escalera de tijera•
Destornillador de ¼˝•
Pelacables•
Tres conectores de •
cables (incluidos)
ADVERTENCIA
No instale ni utilice el ventilador si falta alguna pieza
o si hay piezas dañadas. Este producto está diseñado
para ser usado sólo con las piezas suministradas o los
accesorios indicados por Fanimation específicamente
para el mismo. La sustitución de piezas o accesorios no
designados por Fanimation para usar con este producto
podría ocasionar lesiones personales o daños en el
ventilador. Póngase en contacto con su tienda si faltan
piezas o hay piezas dañadas.
ADVERTENCIA
Antes de ensamblar el ventilador de techo, consulte la
sección sobre el método correcto de instalación eléctrica del
ventilador (página 20). Si siente que no posee la experiencia
o los conocimientos eléctricos necesarios, contrate a un
electricista autorizado para instalar el ventilador.
La caja de distribución eléctrica y los conectores de la caja deben ser del tipo
requerido por el código local. El cable más pequeño debe ser un cable de tres
conductores (de dos conductores con conexión a tierra) del siguiente tamaño:
NOTA: coloque las piezas de las bolsas de piezas individuales en un
contenedor pequeño para evitar que se extravíen. Si faltan piezas, pón-
gase en contacto con su proveedor local.
Materiales
tamaño del cable según el A.W.G.
(Calibre de Alambre Estadounidense)
longitud del cable instalado
14
12
hasta 15,2 m (50 pies)
de 15,2 a 30,5 m (50 a 100 pies)
VENTILADOR DE TECHO PARA UBICACIONES HÚMEDAS: Si
compró un ventilador de techo para ubicaciones húmedas, sólo puede
utilizar kits de iluminación que están marcados como aptos para utilizar
en lugares húmedos.
