Montaje de las aspas del ventilador
Encontrará el juego de aspas del ventilador embalado en su caja y los soportes de aspas y la bolsa de accesorios en
el embalaje superior con espuma en la caja del ventilador (FP240). La bolsa de accesorios para los soportes de aspas
cuenta con 10 tornillos y un destornillador Phillips.
1. Apoye el lado “A” del soporte de aspas sobre una
superficie plana, con la parte interior del soporte mirando
hacia arriba. Este es el lado que tiene los pilotes roscados
y la base inclinada (Figura 11).
2. Coloque el aspa de hoja de palma, de bambú tejido o
mimbre sobre el soporte de aspas con los pilotes roscados
a la vista. Asegúrese de que la parte inferior del aspa se
encuentre bien apoyada sobre el soporte.
3. Coloque el lado “B” del soporte de aspas sobre el aspa,
y alinee los orificios sobre los pilotes roscados.
4. Con un destornillador Phillips, enrosque ambos tornillos
en los pilotes pero no los ajuste por completo.
5. Antes de ajustarlos por completo, alinee el centro del
soporte de aspas con el centro del extremo del aspa.
6. Ajuste ambos tornillos para asegurar el aspa. (Figura 12)
NOTA: Aspas de madera y soportes de aspas opcionales
disponibles para esta unidad.

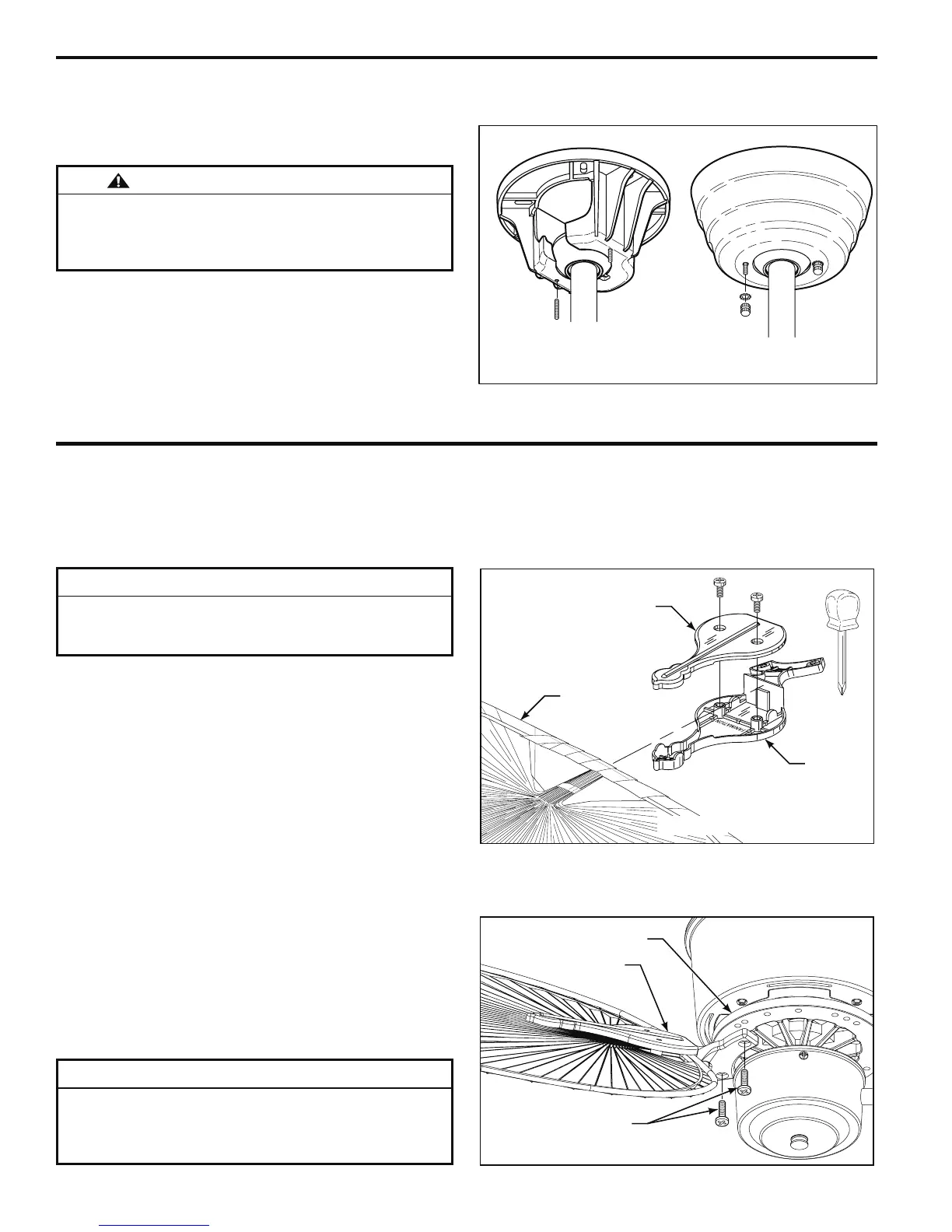

Figura 11
Figura 12
Lado A
Aspa del
ventilador
Lado B
Volante
Soporte de aspas
Tornillos (2 por
soporte de aspas)
22
Instalación de la cubierta del capuchón
1. Atornille dos varillas roscadas en el soporte de
suspensión (Figura 10a).
NOTA: Las varillas roscadas del soporte de suspensión
sirven de guía para facilitar la instalación.
2. Ajuste bien la cubierta del capuchón al soporte de
suspensión con las arandelas de seguridad y las perillas
estriadas suministradas con el ventilador (Figura 10b)
Figura 10a Figura 10b
NOTA: Se omiten los cables de suministro y
los cables del ventilador para mayor claridad.
NOTA: Este paso se debe realizar luego de completar la
instalación eléctrica necesaria. (vea la página 21)
ADVERTENCIA
Para evitar posibles incendios o descargas eléctricas,
asegúrese de que los cables eléctricos se encuentran
completamente adentro de la cubierta del capuchón y de
que no están aprisionados entre la cubierta y el techo.
NOTA DE INSTALACIÓN
No conecte las aspas hasta que el ventilador esté
totalmente instalado. Instalar el ventilador con las aspas
colocadas podría ocasionar daños en las mismas.
NOTA DE INSTALACIÓN
Sujete las aspas al volante de goma utilizando los
orificios marcados con el N.° 5 para el modelo de 5
aspas. Para el modelo de 4 aspas, utilice los orificios
marcados con el N.° 4.
