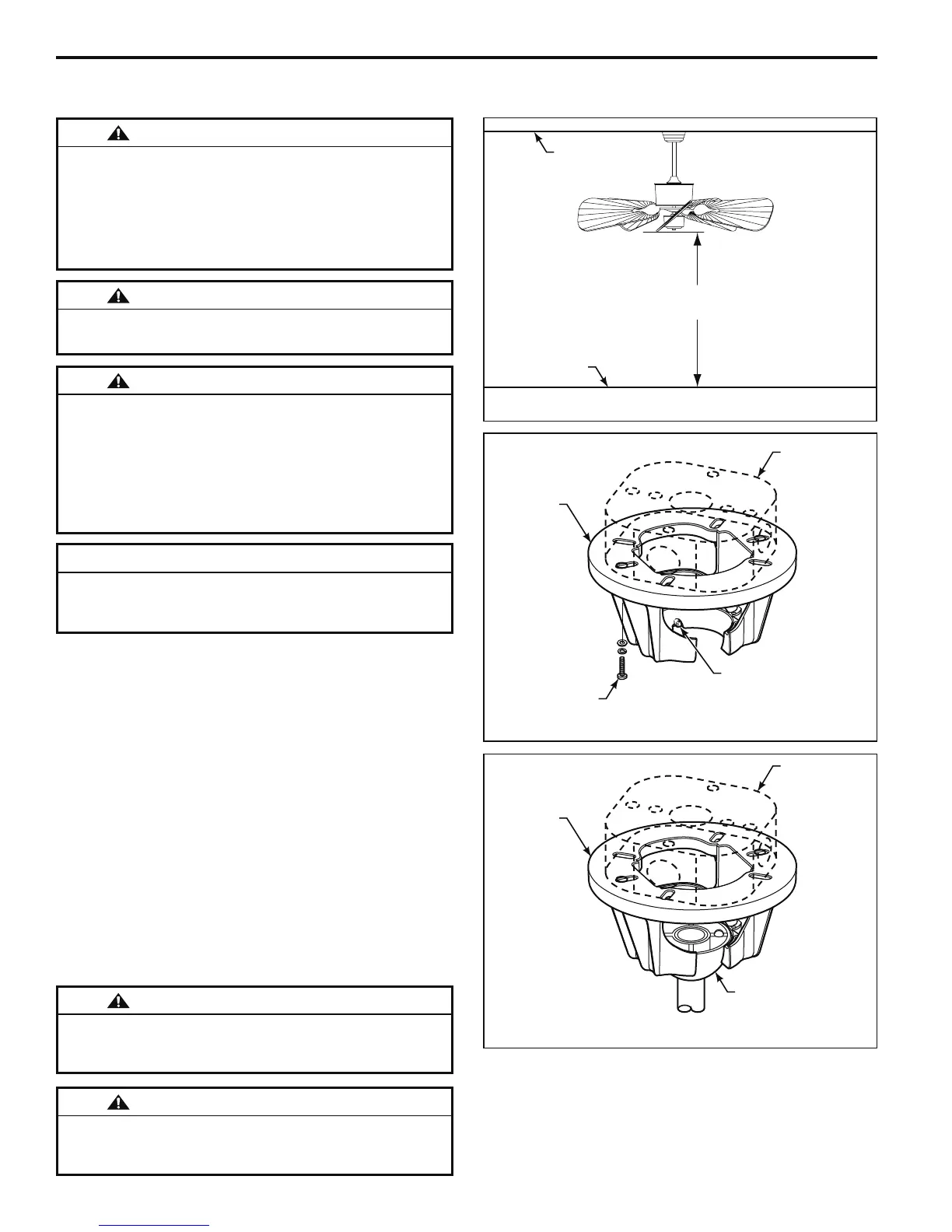

Cómo colgar el ventilador de techo
Figura 7
Figura 6
Figura 5
Caja de
distribución
eléctrica
Soporte de
suspensión
Caja de
distribución
eléctrica
Soporte de
suspensión
Tornillos (2)
suministrados
con la caja de dis-
tribución eléctrica.
Pestaña
Piso
Techo
2 m (7 pies)
como mínimo
Unidad del barral/
de la semiesfera
ADVERTENCIA
Las aspas del ventilador deben estar suspendidas, al
menos, a 2 m (7´) del piso (Figura 1)
ADVERTENCIA
La caja de distribución eléctrica debe estar bien asegurada
y ser capaz de soportar una carga de, al menos, 22,7 kg
(50 lb). El soporte de suspensión debe estar colocado
firmemente contra la caja de distribución eléctrica. Si la
caja de distribución eléctrica está empotrada, retire la
tabla roca hasta que el soporte haga contacto con la caja.
Si el soporte o la caja de distribución eléctrica no están
bien asegurados, el ventilador podría oscilar o caer
se.
PRECAUCIÓN
No conecte las aspas hasta que el ventilador esté
totalmente instalado. Colgar el ventilador con las aspas
conectadas podría ocasionar daños en las mismas.
ADVERTENCIA
Si la pestaña no está en la ranura, podrían producirse
daños en los cables eléctricos y posibles descargas
eléctricas o incendios.
ADVERTENCIA
Para evitar una posible descarga eléctrica, no aprisione
los cables entre la unidad del barral/de la semiesfera y el
soporte de suspensión.
ADVERTENCIA
Para evitar posibles descargas eléctricas, asegúrese
de que la electricidad esté desconectada en la caja de
fusibles principal antes de colgar el ventilador.
NOTA: Si no está seguro si la caja de distribución
eléctrica tiene conexión a tierra, pida asesoramiento a
un electricista autorizado, ya que la conexión a tierra es
fundamental para un funcionamiento seguro.
1. Fije bien el soporte de suspensión a la caja de
distribución con los tornillos y las arandelas suministrados
con la misma (Figura 6).
NOTA: Se deben pasar los tornillos de la caja de distribución
eléctrica a través de los orificios que se encuentran en el
soporte de suspensión (Figura 6).
2. Pase los cables eléctricos de la caja de distribución
eléctrica a través de la abertura del soporte de suspensión,
dóblelos hacia arriba y apártelos de modo que la semiesfera
se ajuste fácilmente en el soporte de suspensión.
3. Con cuidado, levante el ventilador y apoye la unidad del
barral/de la semiesfera en el soporte de suspensión que
acaba de fijar a la caja de distribución eléctrica (Figura 7).
Asegúrese de que la ranura en la semiesfera esté alineada
con el reborde del soporte de suspensión (Figura 6).
