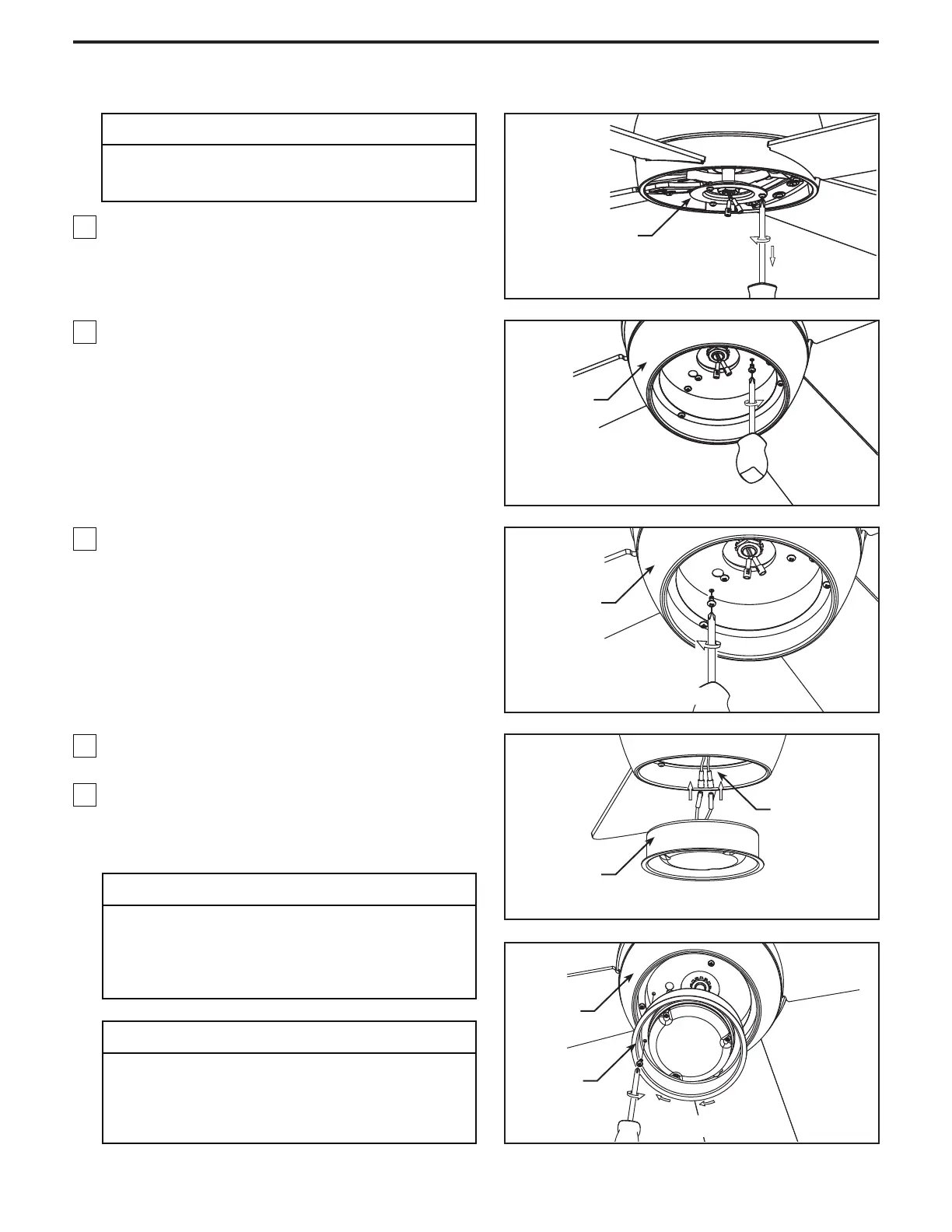

1. Extraiga uno de los tres tornillos del soporte
ubicado en la parte interior de la unidad del motor.
Guárdelos para después y afloje levemente los otros
dos tronillos. (Figura 1)
2. Instale la ensamble de la placa de iluminación en el
soporte utilizando las dos ranuras principales de
conexión. Vuelva a colocar el tornillo retirados
previamente y asegure los tres tronillos. (Figura 2)
Cómo ensamblar su el kit de iluminación o la tapa
Unidad del motor
Figura 1
Ensamble de
la placa de
iluminación
Ensamble de
la placa de
iluminación
Figura 2
3. Extraiga uno de los tres tornillos de ensamble de la
placa de iluminación. Guárdelos para después y afloje
levemente los otros dos tronillos. (Figura 3)
4. Instale el conector de 2 clavijas desde ensamble de
kit de luz conexión a la unidad del motor. (Figura 4)
5. Instale la ensamble de kit de luz en la ensamble de
la placa de iluminación usandos las dos ranuras
principales. Vuelva a colocar el tornillo retirados
previamente y asegure los tres tronillos. (Figura 5)
Unidad del motor
Ensamble
de kit de luz
Ensamble
de kit de luz
Figura 4
Figura 3
Figura 5
Ensamble de
la placa de
iluminación
PRECAUCIÓN
La fuente de luz está diseñado para esta aplicación
específica y puede recalentarse si reparado por
personal no capacitado. Si se requiere ningún tipo de
servicio, el producto debe ser devuelto a un centro de
servicio autorizado para su revisión o reparación.
ATTENTION
La
source
lumineuse
est
conçue pour
cette
application
spécifique et peut surchauffer si par un personnel non
formé. Si un entretien est nécessaire, le produit doit
être retourné à un centre de service agréé pour
examen ou réparation.
32
PRECAUCIÓN
A fin de reducir el riesgo descargas eléctricas,
desconecte el circuito de suministro eléctrico al
ventilador antes de instalar el kit de iluminación.
