39

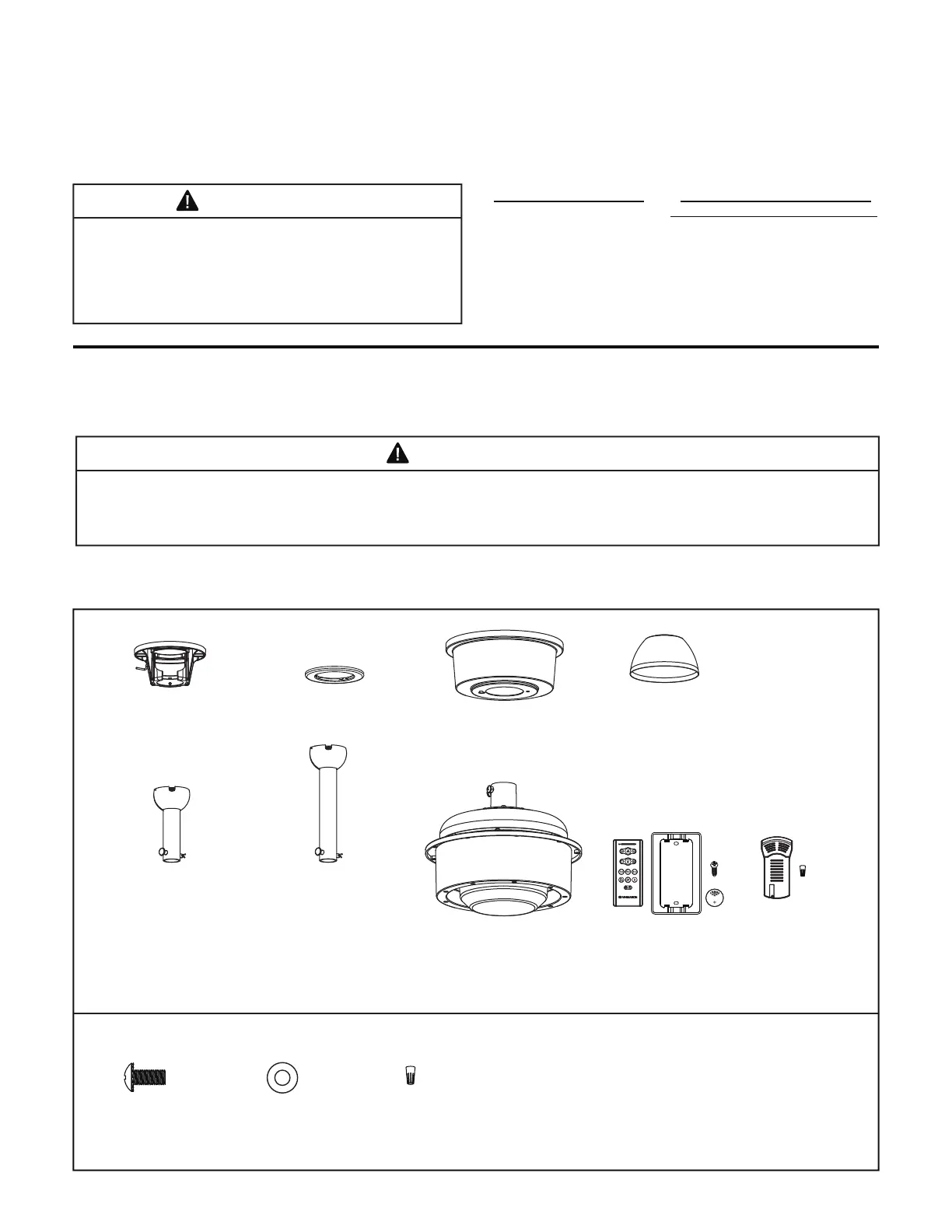

Bolsas de accesorios
Capuchón de techo (1)
Cubierta de
unión del motor (1)
Tornillo de cabeza
dentada de 3/16˝-24
(19)
Conectores de cable
(4)
Unidad del motor (1)
Unidad del soporte
de suspensión (1)
Unidad del barral / de la
semiesfera (MAD8530**) (1)
– Varilla (1)
– Bola colgante (1)
– Tornillo de fijación (1)
– Clip de horquilla (1)
– Pasador de horquilla (1)
– Pasador (1)
Unidad del barral / de la
semiesfera (MAD8531**) (1)
– Varilla (1)
– Bola colgante (1)
– Tornillo de fijación (1)
– Clip de horquilla (1)
– Pasador de horquilla (1)
– Pasador (1)
Mano a distancia (1)
Placa de la pared (1)
Tornillos (2)
Baterías (2)
Receptor (1)
Conectores de cables (9)
Arandela de plana,
inoxidable (19)
Cubierta para el tornillo
del capuchón (1)
NOTA: coloque las piezas de las bolsas de piezas individuales
en un contenedor pequeño para evitar que se extravíen. Si
faltan piezas, póngase en contacto con su proveedor local.
Materiales
Este manual está diseñado para facilitar, en la medida de lo posible, el ensamblaje,
la instalación, el funcionamiento y el mantenimiento de su ventilador de techo
La caja de distribución eléctrica y los conectores de la caja
deben ser del tipo requerido por el código local. El cable
más pequeño debe ser un cable de tres conductores (de dos
conductores con conexión a tierra) del siguiente tamaño:
ADVERTENCIA
Antes de ensamblar el ventilador de techo, consulte la
sección sobre el método correcto de instalación eléctrica
del ventilador (página 46). Si siente que no posee la
experiencia o los conocimientos eléctricos necesarios,
contrate a un electricista autorizado para instalar el
ventilador.
longitud del cable instalado tamaño del cable según el A.W.G.
(Calibre de Alambre Estadounidense)
14
12
hasta 15,2 m (50 pies) de
15,2 a 30,5 m (50 a 100 pies)
Herramientas necesarias para el ensamblaje
(No incluido)
• Destornillador Phillips
• Escalera de tijera
• Destornillador de ¼˝
• Pelacables
ADVERTENCIA
No instale ni utilice el ventilador si falta alguna pieza o si hay piezas dañadas. Este producto está diseñado para ser
utilizado sólo con las piezas suministradas o los accesorios indicados por Fanimation específicamente para el mismo.
La sustitución de piezas o accesorios que Fanimation no designó para usar con este producto podría ocasionar lesiones
personales o daños en el ventilador. Póngase en contacto con su tienda si faltan piezas o hay piezas dañadas.
Instrucciones para el desempaque
Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.
Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.
1. Verifique que haya recibido las siguientes piezas:
NOTA: Si no está seguro de la descripción de una pieza, consulte la ilustración del despiece.
