2. Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se libere
de la varilla. Retire el pasador del barral y luego
extraiga la semiesfera. Conserve el pasador y la
semiesfera para su reinstalación en el Paso 7.
(Figura 2)
3. Retire el clip de horquilla y pasador de horquilla de
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 5.
(Figura 3)

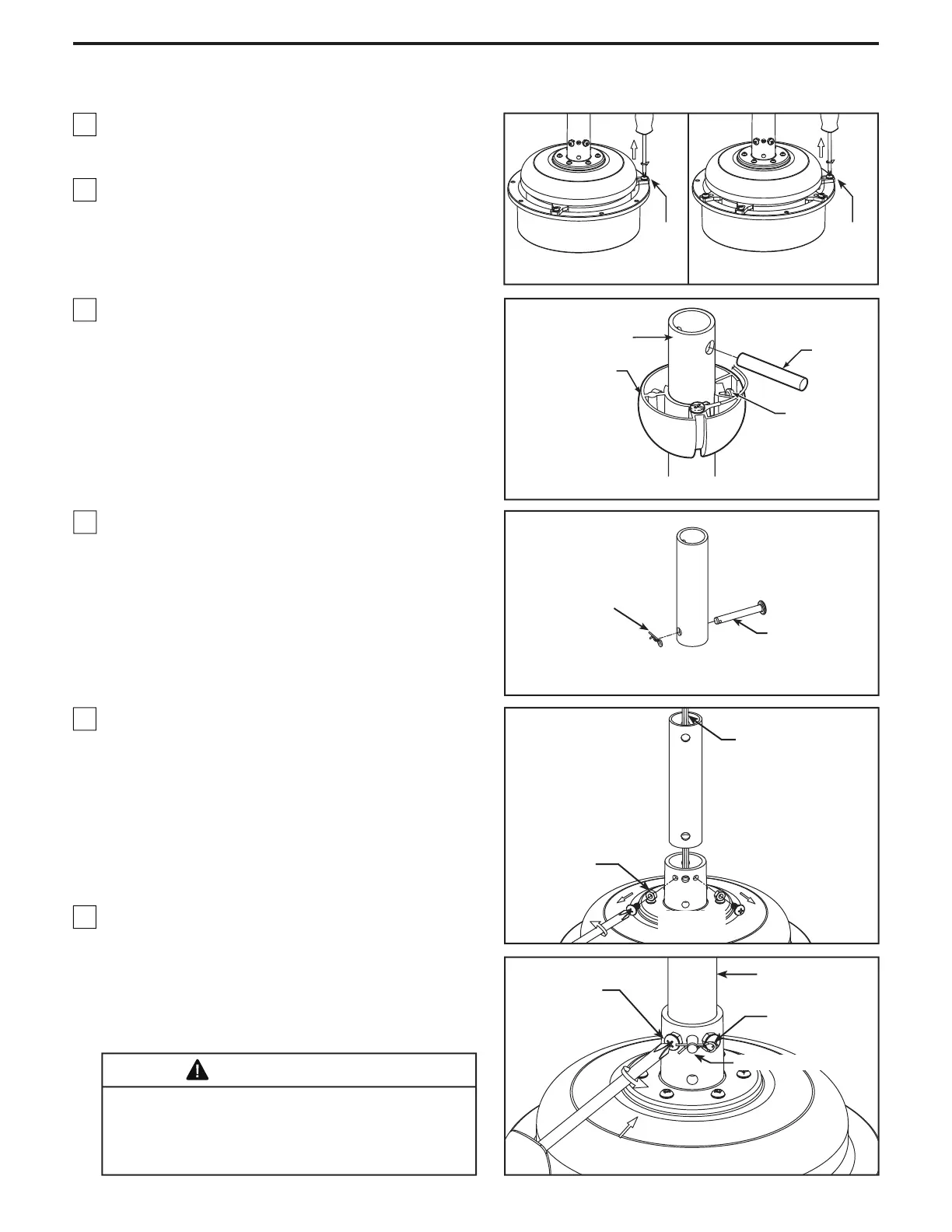

Cómo ensamblar el ventilador de techo
42
5. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale
la clavija de horquilla y asegúrela con la pinza de
horquilla. Instale los set de tornillos con tuercas en
el soporte de la varilla. Fije con seguridad el set de
tornillos con el destornillador y luego fije bien las
tuercas con una llave hexagonal. (Figura 5)
ADVERTENCIA
Es fundamental que instale correctamente el pasadorde
horquilla en el soporte de la varilla, y que
ajustefirmemente los tornillos de fijación y las tuercas.
El incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
1A. MAD8530**
Retire y deseche los tres topes de goma del motor del
ensamble del motor quitando los tornillos. (Figura 1a)
1B. MAD8531**
Retire y deseche los seis topes de goma del motor del
ensamble del motor quitando los tornillos. (Figura 1b)
Figura 1a Figura 1b
Goma
del
motor
Goma
del
motor
4. Afloje los dos tornillos de fijación del soporte del
barral de soporte para techo a través de la varilla.
Lntroduzca los cables de color marrón, azul, rojo,
gris y amarillo cables a través de la varilla. (Figura 4)
Figura 2
Figura 3
Figura 4
Figura 5
Bola colgante
Pasador
Tornillo
de fijación
Pasador de
horquilla
Clip de horquilla
Tornillo de
fijación (2)
Tornillo de
fijación (2)
Clip de horquilla
Varilla
Varilla
Marrón, Azul, Rojo, Gris
y Amarillo cables
Pasador de horquilla
