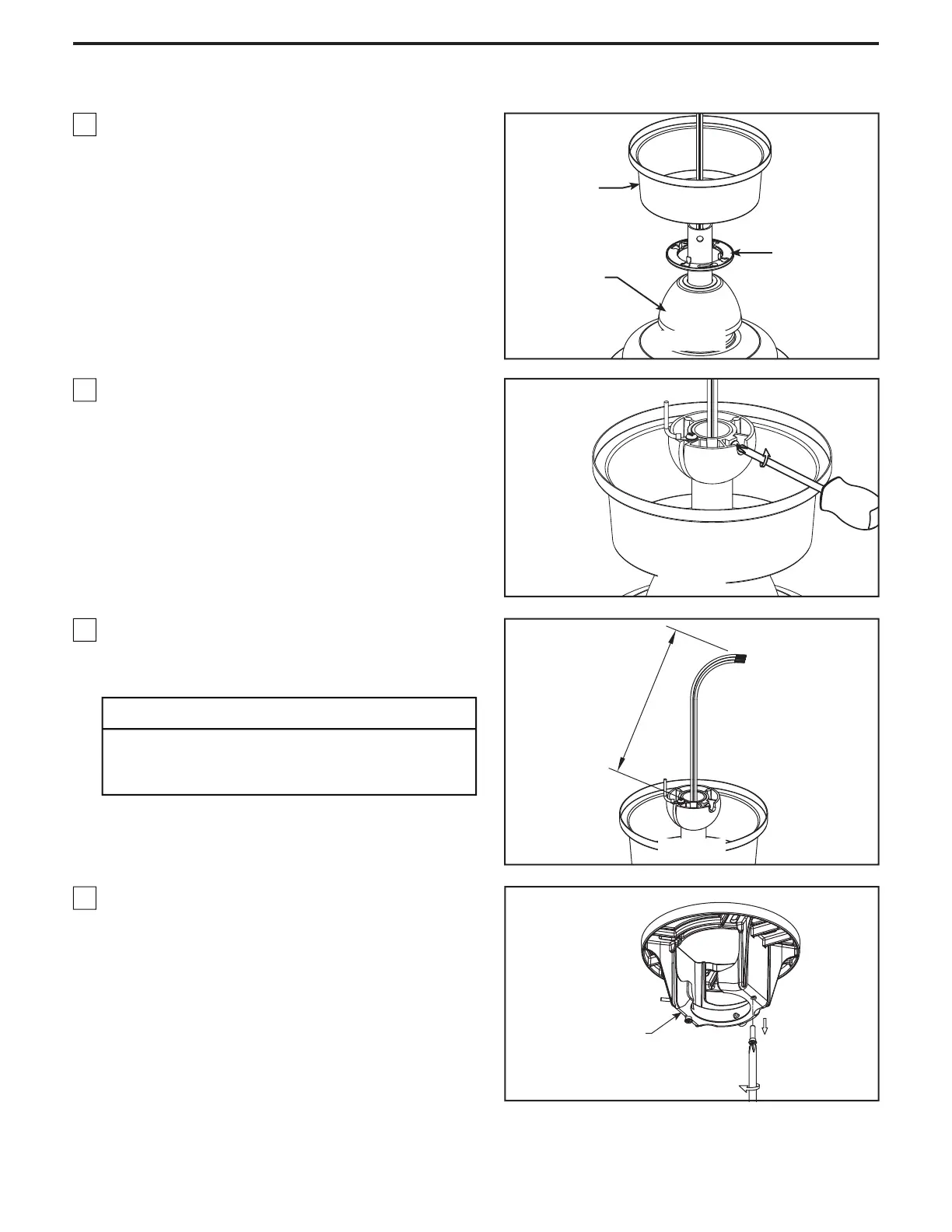

6. Pase los cables a través de la cubierta de unión del
motor, la cubierta para el tornillo del capuchón y el
capuchón con el lado abierto apuntando hacia arriba.
(Figura 6)
9. Extraiga una de los tornillos de hombro en el
soporte del gancho y guarde los tornillos para pasos
posteriores. Afloje el segundo tornillo de hombro sin
extraiga completamente. (Figura 9)
Cómo ensamblar el ventilador de techo (cont.)
43
Figura 9
Unidad del soporte
de suspensión
15,24 cm a
22,86 cm
Cubierta del
tornillo de la base
Capuchón
de techo
Cubierta de
unión del motor
Figura 6
Figura 7
Figura 8
7. Vuelva a colocar la semiesfera en el barral como
se indica a continuación. Pase los cables de marrón,
azul, rojo, gris y amarillo para techo a través de la
semiesfera. Pase el pasador a través de los dos
orificios en el barral y alinee la semiesfera de modo
que el pasador quede atrapado en la ranura de la
parte superior de la misma. Empuje la semiesfera
hacia arriba, bien ajustada contra el pasador. Ajuste
firmemente el tornillo de fijación en la semiesfera.
Si el tornillo de fijación está flojo, podría provocar
oscilación del ventilador. (Figura 7)
PRECAUCIÓN
Se deben revisar todos los tornillos de fijación y
volver a ajustarlos cuando sea necesario antes de
realizar la instalación.
8. Corte el exceso de cable aproximadamente de 15 a
23 cm (6 a 9 pulgadas) por encima de la parte superior
del barral. Pele 1,2 cm (1/2˝) del aislamiento en cada
extremo del cable. (Figura 8)
