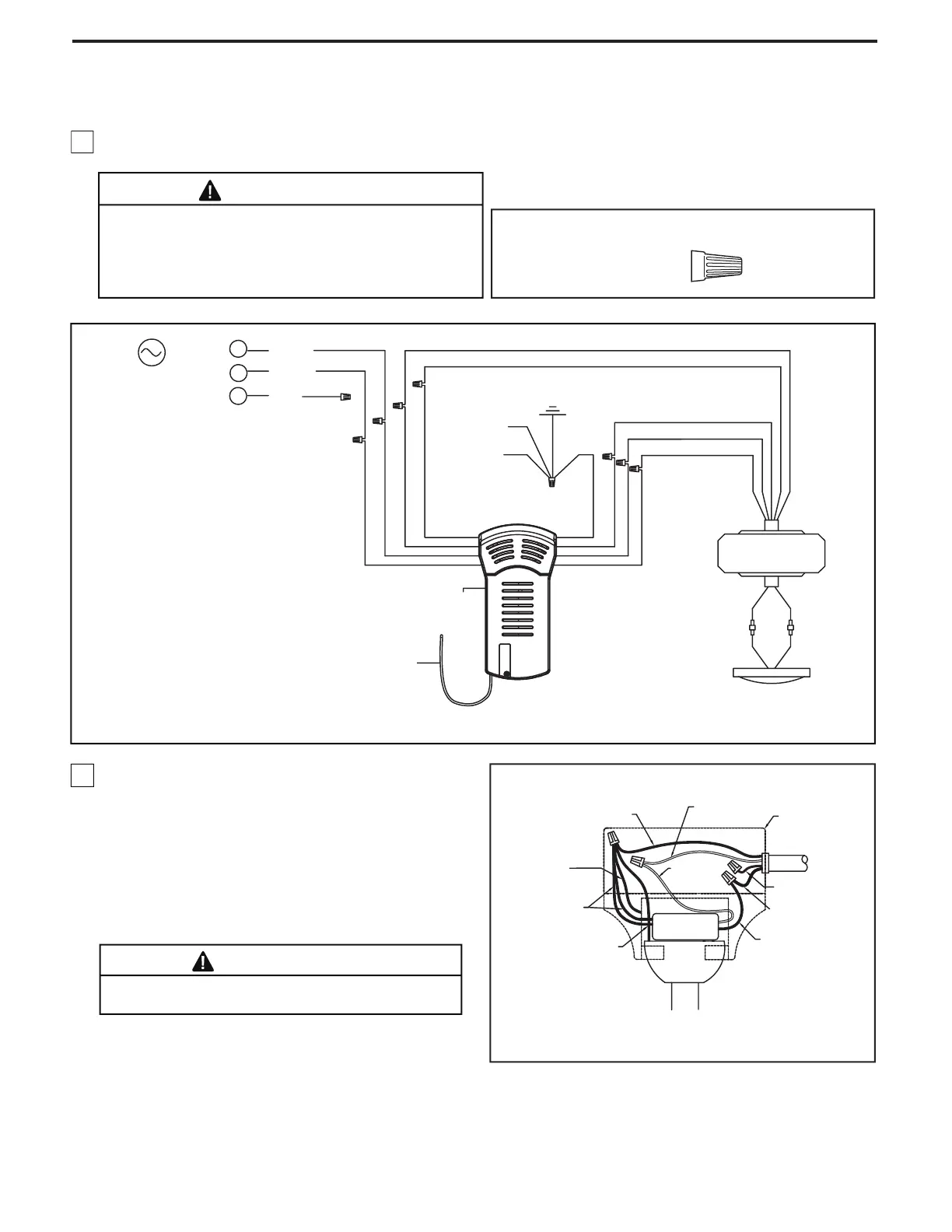

Cómo realizar la instalación eléctrica del ventilador de
techo (cont.)
47
L
N
L1
Figura 4
Azul
Negro
Blanco
Blanco
Kit de Luz
Puesta a tierra
DC de MOTOR
ALIMENTACIÓN
DE CA
Bola para
colgar
Abrazadera
para colgar
Azul
Marrón
Marrón
Negro
Blanco
Azul
Rojo
Gris
Amarillo
Rojo
Gris
Amarillo
Amarillo/
Verde (2)
Receptor
Antena RF
Rojo
3. Realice las conexiones de cables al bloque del
terminal como se muestra en la Figura 4.
Verifique que todas las conexiones estén ajustadas,
incluida la conexión a tierra, y que no haya conductores
desnudos visibles en los conectores. No opere el
ventilador hasta que las aspas estén instaladas. Podría
ocasionar ruidos y daños al motor.
ADVERTENCIA
PRECAUCIÓN: UNA CONEXIÓN INCORRECTA
DEL CABLE PODRÍA DAÑAR ESTE RECEPTOR.
x 9
Conectores
de cable
Aditamentos utilizados:
ADVERTENCIA
Las aspas debe ser instalarse primero antes de
programación
Figura 5
Conductor verde
del suministro
(puesta a tierra)
Conductor verde
del soporte de
suspensión
(puesta a tierra)
Receptor
Conductor blanco
del suministro
Conductor verde
de la bola para
colgar (puesta a tierra)
Caja de salida
homologada
Suministro
eléctrico
Conductor negro
del suministro
Conductor verde
del receptor (2)
(puesta a tierra)
Conductor negro
del receptor
Conductor
blanco
del receptor
Conductor rojo
del suministro
4. Una vez realizadas las conexiones, los cables
deben ser colocados de forma extendida poniendo
el conductor de la toma de tierra y el conductor de
toma de tierra del equipo a un lado de la caja,
colocando el conductor sin toma de tierra en el otro
lado de la caja. gire los conductores hacia arriba y,
con cuidado, colóquelos dentro de la caja de salida;
con los conductores blancos y verdes hacia un lado
y los conductores negros hacia el otro. (Figura 5)
