Fermax 60305 - Esquema de Cableado Interno de la Placa

Pag 13
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS

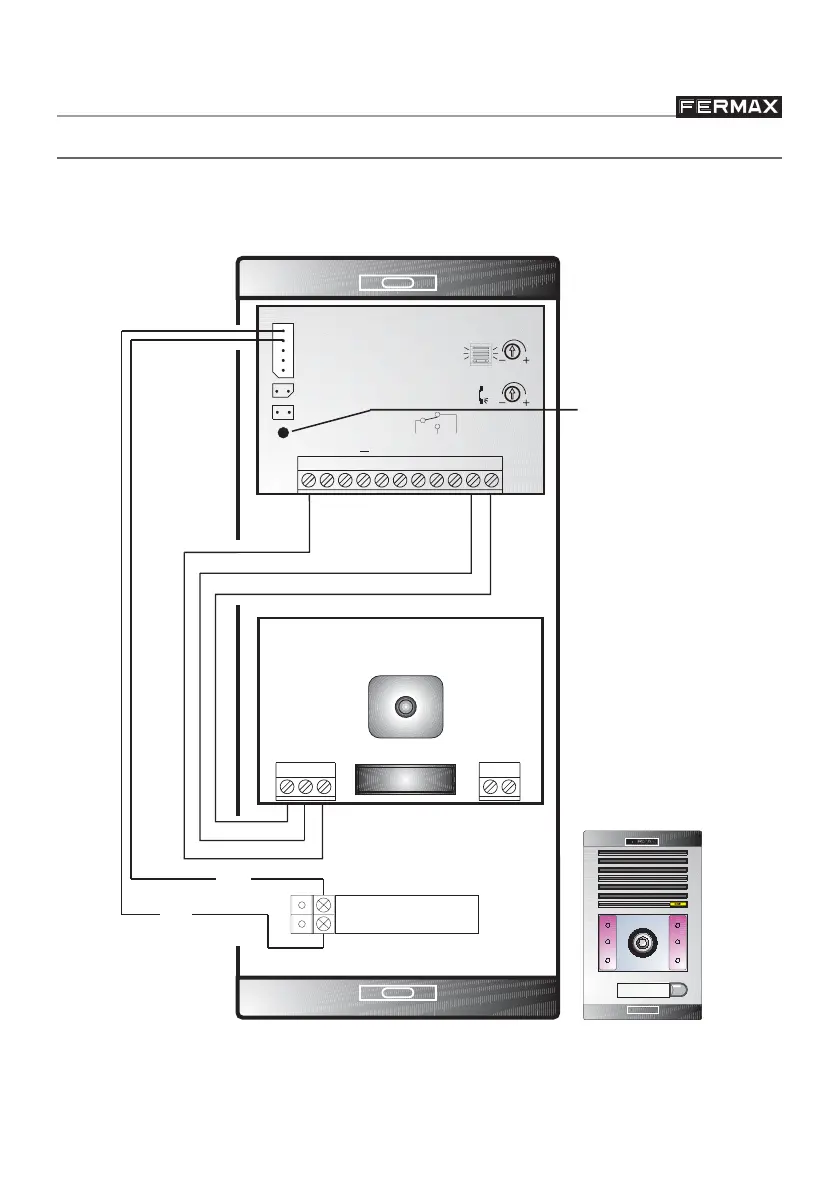

ESQUEMA DE CABLEADO INTERNO DE LA PLACA
La placa de calle sale de fábrica precableada. El sistema no puede funcionar si se
eliminan o alteran estas conexiones. Por lo tanto, cuando Ud. abroche algún cable en
los terminales precableados debe conservar el cableado ya existente.
1
CT
+ -
V-V+
..........
..........
....
....
Cp
LL1
Ct
L
B
S
EXT.
INT.
C
B
No
+-
+12
Nc
PLACA
TELEFONO
JP2
HIGH RESOLUTION
CCD CAMERA
PAN &TILT
(*) LED DE DIAGNOSTICO
(*) El amplificador ADS KIT, incorpora unos circuitos electrónicos de protección frente
a errores en el cableado de la instalación, presentando, en cada caso, los síntomas
que se explican en la TABLA DE INCIDENCIAS Y SOLUCIONES, (al final de este
manual).
AMPLIFICADOR KIT ADS
CAMARA VISION
