Fermax 60305 - Esquema de Cableado de Dispositivos Auxiliares

Pag 15
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
El prolongador (REF.2040) se utiliza para poder escuchar el sonido de llamada en
lugar de la vivienda distinto al que está instalado el Monitor, por ejemplo en el jardín.
En este esquema se indica la forma de conectarlo sin mostrar el cableado del resto
de la instalación.
1
2
HIGH RESOLUTION
FLAT MONITOR
Vo-
Vi-
+
L
-
CT
Vi+
Vo+
+A
-A
J1 PRG
CN2

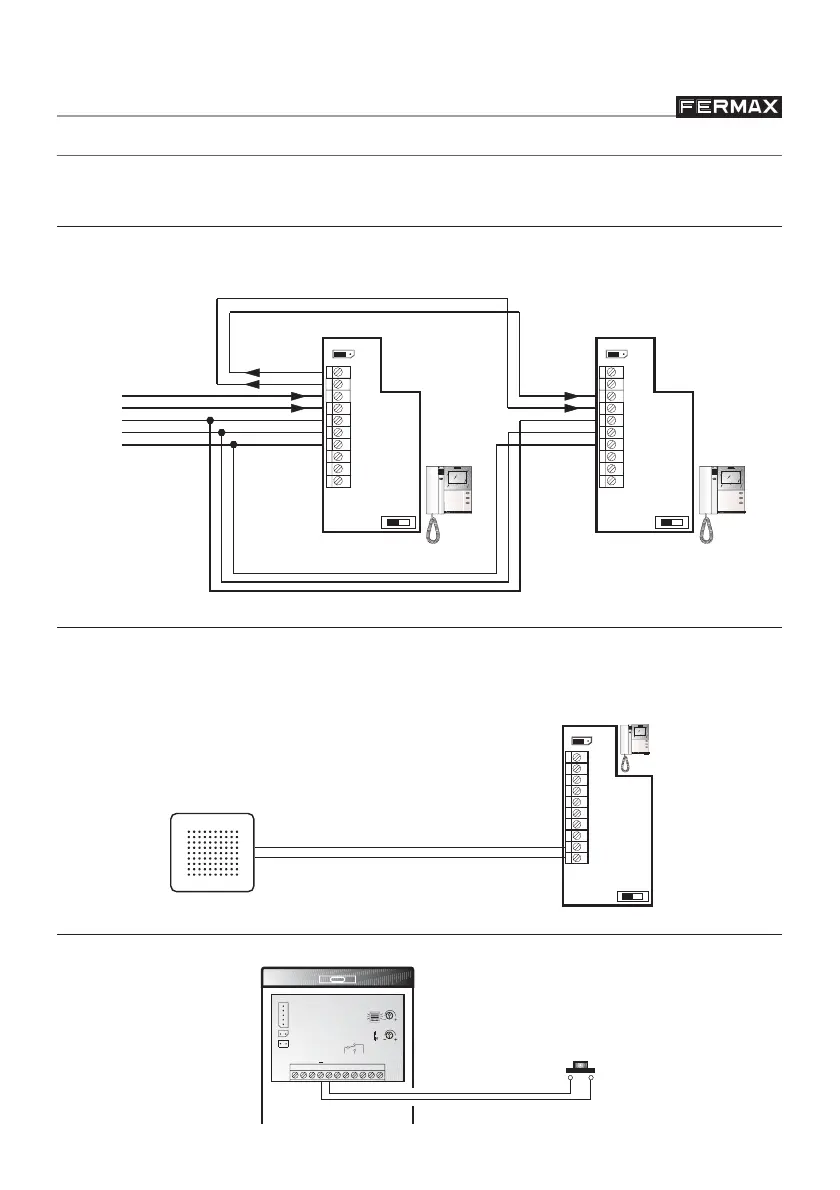

ESQUEMA DE CABLEADO DE DISPOSITIVOS AUXILIARES
Este kit permite ampliarlo con los accesorios representados a continuación.
Ampliación con monitor secundario
Prolongador de llamada
Forma de instalar un pulsador para abrir la puerta desde el interior.
Pulsador de apertura de puerta desde el interior
Ct
L
B
S
EXT.
INT.
C
B
No
+-
+12
Nc
PLACA
TELEFONO
JP2
AMPLIFICADOR
KIT ADS
Como añadir un monitor secundario supone mayor consumo en la instalación puede
ser necesario aumentar la sección, ver tabla en página anterior.
Vo-
+A
-A
CT
-
+
L
Vi-
Vi+
106CI08C
J1 PRG
Vo+
CN2
1
2
HIGH RESOLUTION
FLAT MONITOR
Vo-
+A
-A
CT
-
+
L
Vi-
Vi+
106CI08C
J1 PRG
Vo+
CN2
1
2
HIGH RESOLUTION
FLAT MONITOR
+
L
Vi-
Vi+
-
Monitor del Kit Monitor secundario
De la instalación
