Pag 21
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
INDICADOR DE
ENCENDIDO

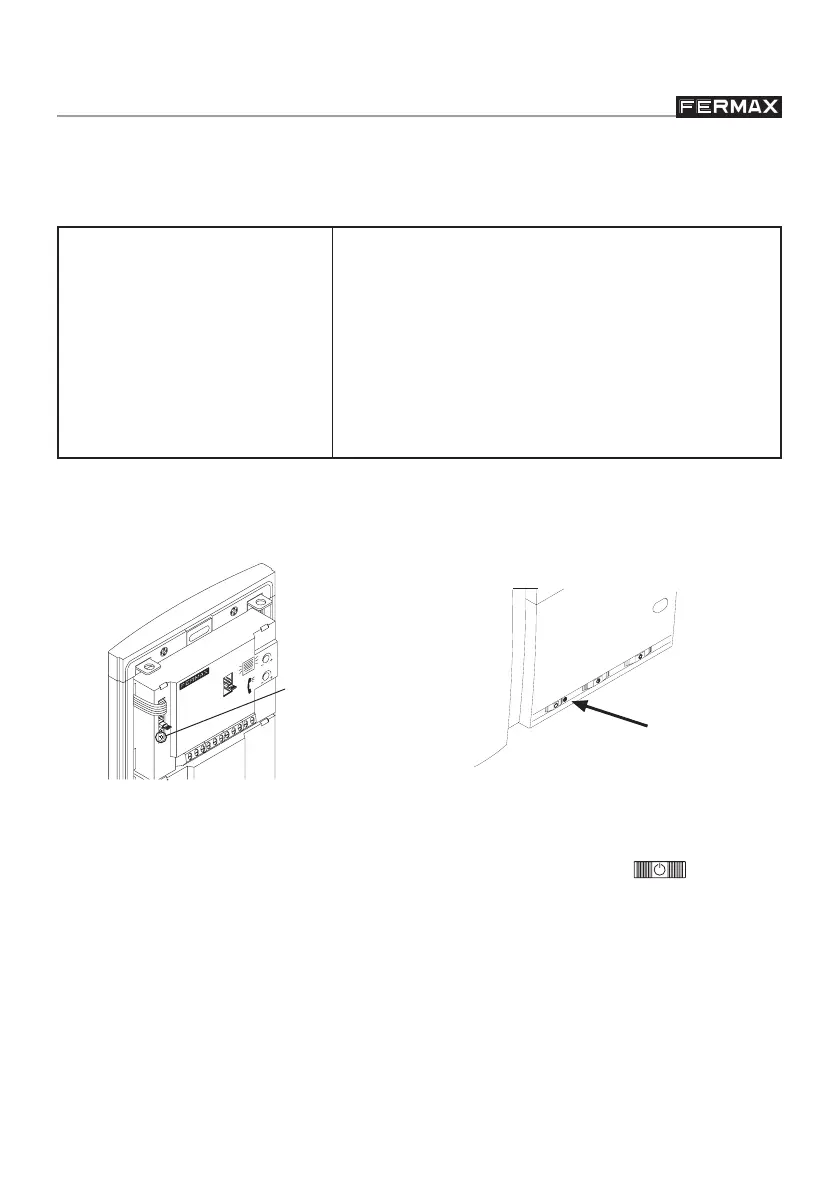

El amplificador ADS KIT, incorpora
unos circuitos electrónicos de pro-
tección frente a errores en el
cableado de la instalación, presen-
tando, en cada caso, los síntomas
que se explican en la TABLA DE IN-
CIDENCIAS Y SOLUCIONES. Si al
realizar una llamada el LED de Diag-
nóstico emite unos destellos cortos,
nos indicará que hay un cortocircuito
entre «+» y «L», o una inversión de
cables.
El indicador de encendido nos mostrará
si el Monitor está encendido.
El interruptor ON/OFF
debe estar
en ON. Para periodos prolongados de
ausencia, apague el Monitor mediante
este interruptor, el monitor se desconec-
tará totalmente.
SINTOMA
PUNTOS A VERIFICAR
• No funciona bien el abrepuertas.
- Asegúrese de estar utilizando un abrepuertas de
12 Vdc (corriente contínua), 0.3 A. máx.
- Aumentar sección del negativo.
- Distancia entre placa y monitor. Aumentar sección o
añadir fuente adicional.
- Ubicación del alimentador. Distancia máxima a la placa:
30 metros. Aumentar sección o añadir fuente adicio-
nal.
LED DE
DIAGNOSTICO
