Ferrari F-MAX - Adjustment of the Distance on Row

IT
74
EN
REGOLAZIONE DISTANZA SULLA FILA
La macchina, in funzione delle esigenze del cliente,

Per effettuare questa operazione (nella versione stan-
dard), procedere come segue:
 Aprire il carter (A).
      (Fig.
1), scegliere gli ingranaggi adatti alla distanza de-
siderata, togliere la catena, allentare le viti (B) con
         
Controllare il numero denti delle corone adatte ad
ottenere la distanza desiderata e montare nel sen-
so indicato (Fig. 1).
 Nelle serie con elementi esterni alle ruote, questa
-
trice (C) (D) si deve sbloccare
il pignone del primo elemento, adiacente il carter
       
-
bero e sostituire il rapporto.
 -
le piantine tramite il tastierino (E), portandosi con le
frecce
sulla videata indicata in (Fig. 2),
previo consenso precedentemente dato tramite il
tasto (F) che farà lampeggiare il valore di distanza.
Finita la registrazione, rimpremere il pulsante (F).
ADJUSTMENT OF THE DISTANCE ON ROW
The machine can vary the distance between one plant
and another in a row, depending on the requirements
of the customer. To carry out this operation (in the
standard version), proceed as follows:
 Open the guard (A).

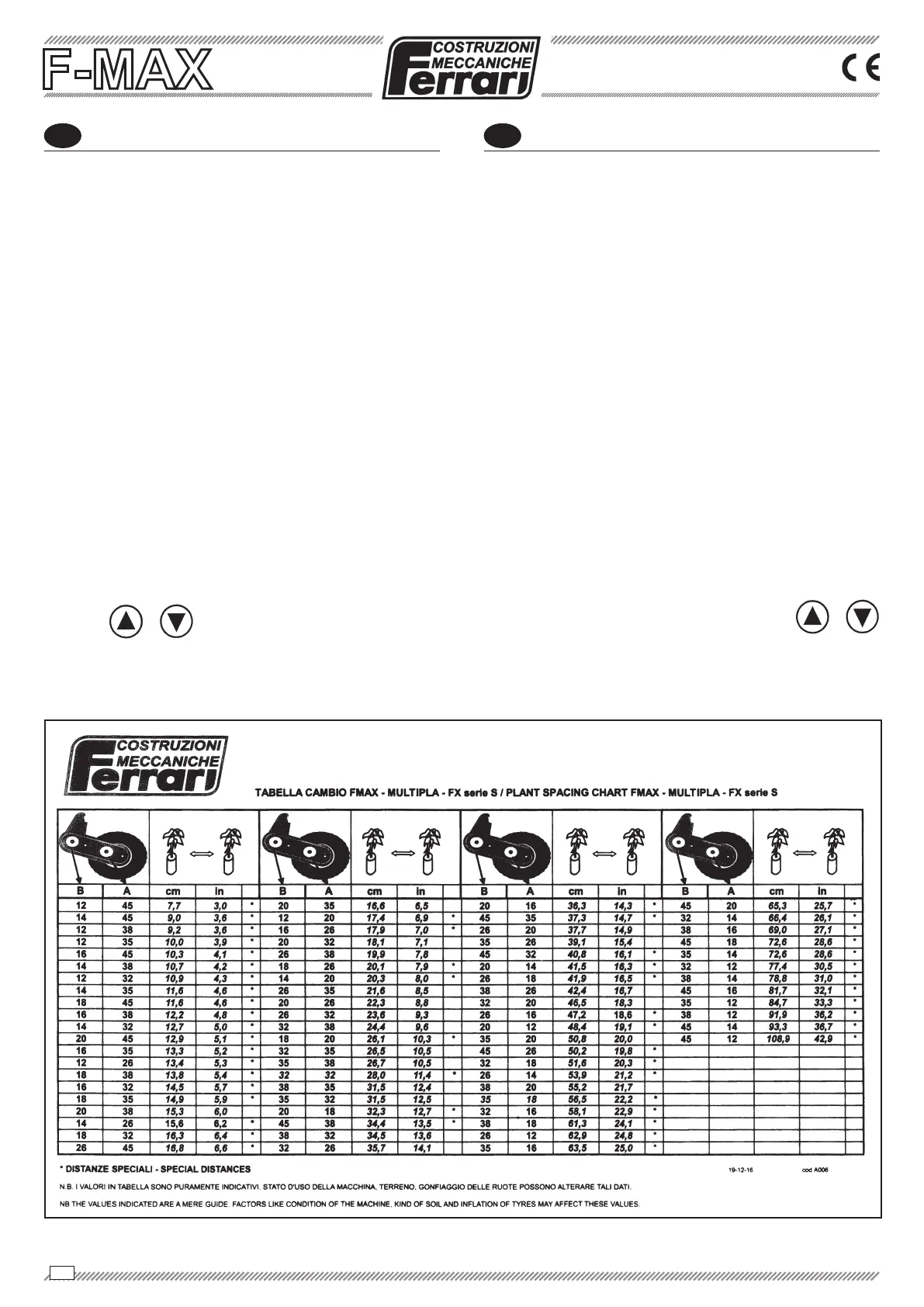

 Referring to the sticker of (Fig. 1), choose the ap-
propriate gears suited to the desired distance, re-
move the chain, loosen the screws (B) with a size
13 spanner and remove the gears from the pin.
Check the number of crown teeth suited to obtain-
ing the desired distance and mount in the direction
indicated (Fig. 1).
 In the series with elements external to the wheels,
this operation is only carried out for the lower drive
shaft (C), whereas in the case of shaft (D), the
     -
ing towards the outside of the machine must be re-
leased with an Allen wrench to allow the sleeve of
the shaft to be removed and replace the gear.
 In the PSC version set the distance of the seedlings
via the keypad (E), and using arrows
go to the screen indicated in (Fig. 2), after enabling
via the key (F)
blink. Once the adjustment is completed, press the
button (F) again.
Manuale d’uso e manutenzione
Operating and service manual
Mode d’emploi et d’entretien
Manual de uso y mantenimiento
TRAPIANTATRICE TRAINATA
TOWED TRANSPLANTING MACHINE
PLANTEUSE REMORQUÉE
TRASPLANTADORA REMOLCADA
F-MAX
Fig. 1
