Połączenie rurami współosiowymi

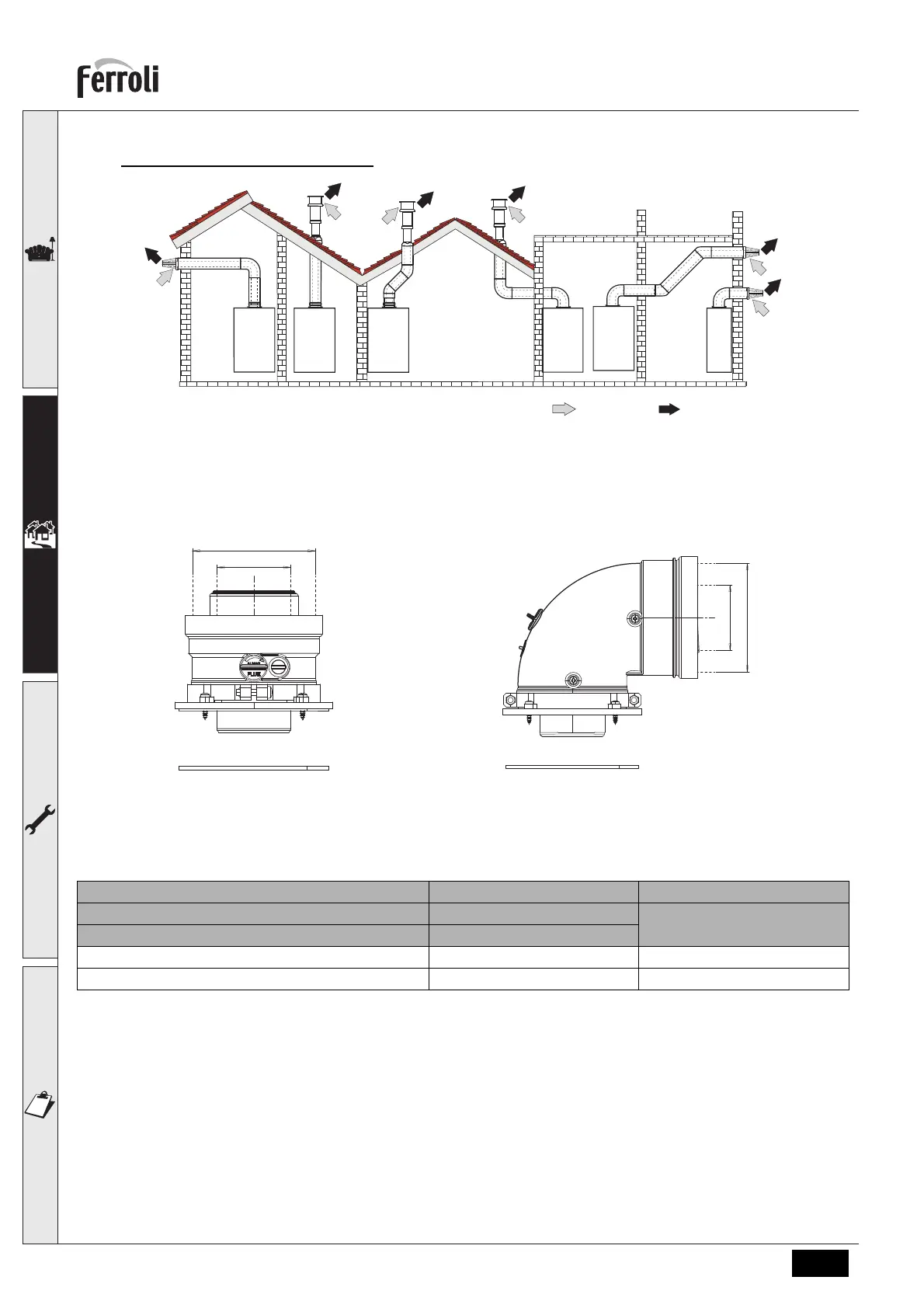

wygląd 15- Przykłady połączenia przewodami współosiowymi ( = Powietrze / = Spaliny)
W przypadku połączenia współosiowego należy zamontować na urządzeniu jedno z następujących akcesoriów
wyjściowych. Punkty nawierceń w ścianie wskazane zostały na rys. wygląd40, wygląd 41 i wygląd 42 . Konieczne jest,
by ewentualne odcinki poziome odprowadzenia spalin miały lekki spadek do zewnątrz, aby uniknąć wypływu konden-
satu na zewnątrz i wyciekania.
wygląd 16- Akcesoria wyjściowe do przewodów współosiowych
Tabela 2- Maksymalna długość przewodów współosiowych
Współosiowy 60/100 Współosiowy 80/125
Maks. dopuszczalna długość (pozioma) 7 m
20 m
Maks. dopuszczalna długość (pionowa) 8 m
Współczynnik redukcyjny kolana 90° 1 m 0,5 m
Współczynnik redukcyjny kolana 45° 0,5 m 0.25 m
C
1X
C
1X
C
3X
C
3X
C
3X
C
1X
041095X0041096X0
Ø 100
Ø 60
Ø 60
Ø 100
