BLUEHELIX MAXIMA
153PL
cod. 3541U630 - Rev. 00 - 07/2020

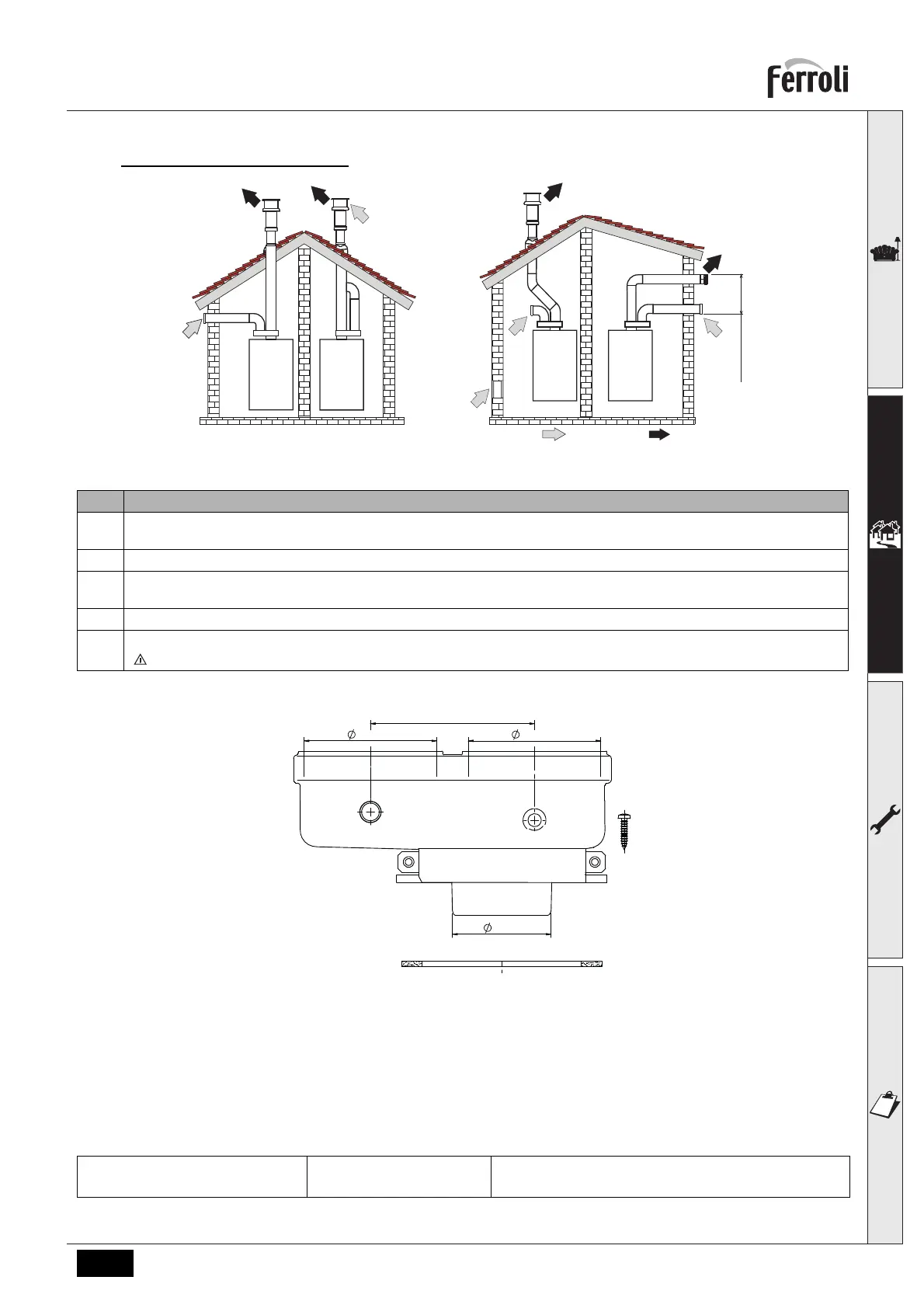

Połączenie rurami oddzielnymi
wygląd 17- Przykłady połączenia przewodami oddzielnymi ( = Powietrze / = Spaliny)
Tabela 3- Typologia
Przy połączeniu przewodów oddzielnych należy zamontować na kotle następujące akcesoria wyjściowe:
wygląd 18- Akcesoria wyjściowe do przewodów oddzielnych
Przed przystąpieniem do instalacji sprawdzić, czy nie jest przekroczona maksymalna dopuszczalna długość za pomocą
prostego obliczenia:
1. Sporządzić kompletny schemat systemu kominów rozgałęzionych, wraz z akcesoriami i końcówkami wylotowymi.
2. Zapoznać się z tabela 5 i określić straty w m
ekw.
(metry równoważne) każdego komponentu zależnie od położenia
montażowego.
3. Sprawdzić, czy całkowita suma strat jest niższa lub równa maksymalnej dopuszczalnej długości w tabela 4.
Tabela 4- Maksymalna długość przewodów oddzielnych
Typ Opis
C1X Przewody spalin i powietrza wyprowadzone poziomo przez ścianę. Końcówki wlotowe/wylotowe muszą być współosiowe lub
wystarczająco zbliżone do siebie, aby podlegały takim samym warunkom oddziaływania wiatru (w odległości 50 cm)
C3X Przewody spalin i powietrza wyprowadzone pionowo przez dach. Końcówki wlotowe/wylotowe jak dla C12
C5X Przewody spalin i powietrza oddzielenie wyprowadzone prze ścianę lub dach lub w każdym przypadku w obszarach o różnych
ciśnieniach. Wydechu i wlotu nie wolno umieszczać na przeciwległych ścianach.
C6X Wlot powietrza i wylot spalin przewodami o odrębnych certyfikatach (EN 1856/1)
B2X Wlot powietrza w pomieszczeniu instalacji i wylot spalin wyprowadzony przez ścianę lub dach
WAŻNE - POMIESZCZENIE POWINNO BYĆ WYPOSAŻONE W ODPOWIEDNIĄ WENTYLACJĘ
Maksymalna dozwolona długość BLUEHELIX MAXIMA 24C
80 m
ekw.
BLUEHELIX MAXIMA 28C i BLUEHELIX MAXIMA 34C
70 m
ekw.
