Utilizzo del tubo flessibile Ø50 e Ø60 (solo per intubamento)
Nel grafico sono compresi gli accessori di partenza cod. 041087X0 per il Ø50 e cod. 041050X0 per il Ø60.
Si possono utilizzare al massimo, 4 metri di camino Ø80 mm tra la caldaia e il passaggio al diametro ridotto (Ø50 o
Ø60), e al massimo 4 metri di camino Ø80 mm sull’aspirazione (con la massima lunghezza dei camini da Ø50 e Ø60).
Per l’utilizzo di questo diametro seguire le indicazioni riportate di seguito.
Entrare nel menù SC (seguire le indicazioni riportate nel paragrafo “Menù Controllo Combustione” a pag. 28) e portare
il parametro SC04 al valore corrispondente alla lunghezza del camino utilizzato.
Per mod. BLUEHELIX MAXIMA 24C / Per mod. BLUEHELIX MAXIMA 28C /
Per mod. BLUEHELIX MAXIMA 34C

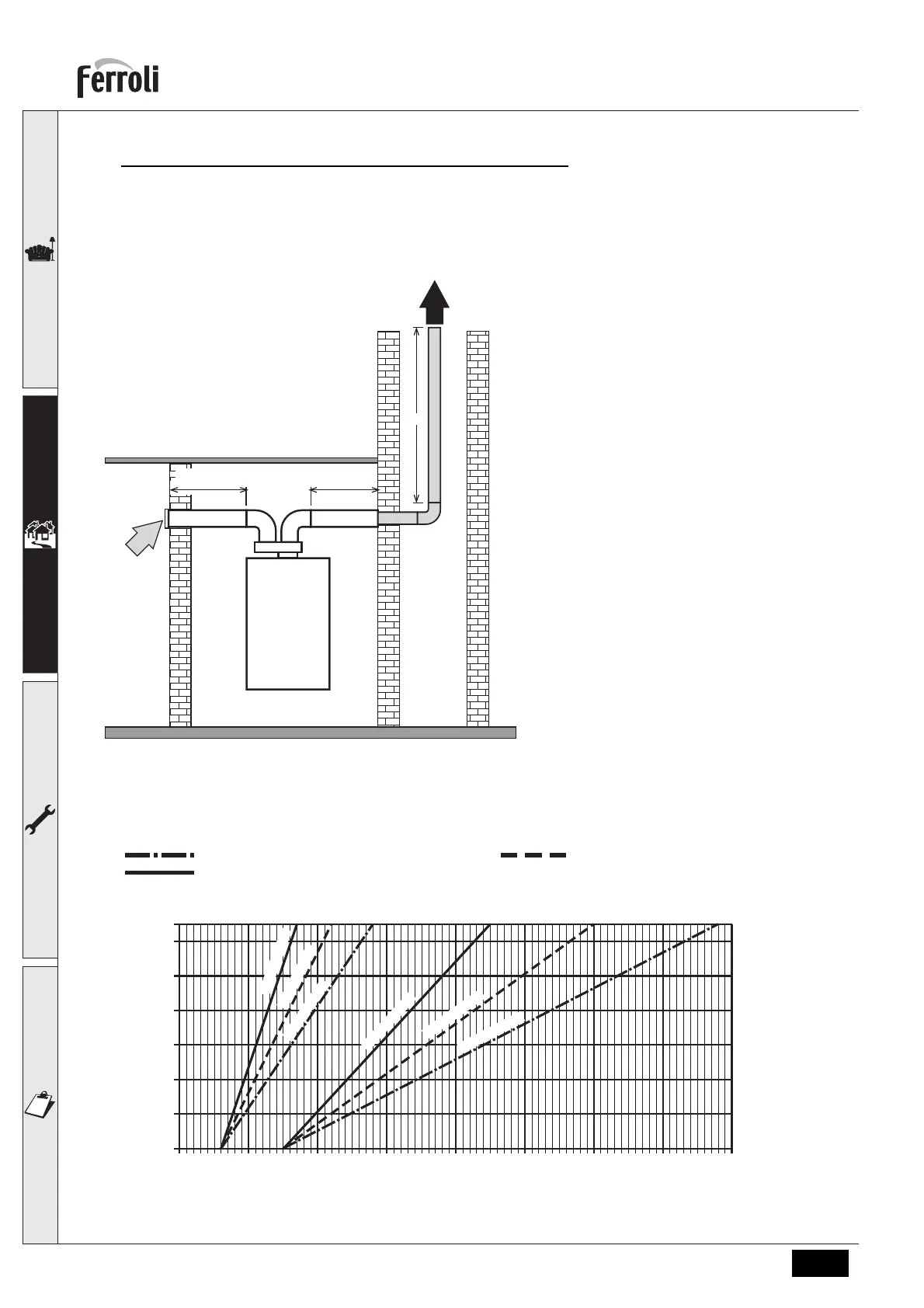

fig. 20 - Grafico per scelta parametro camino
fig. 19
A = BLUEHELIX MAXIMA 24C
Ø50 - 28 m MAX
Ø60 - 78 m MAX
BLUEHELIX MAXIMA 28C
Ø50 - 22 m MAX
Ø60 - 60 m MAX
BLUEHELIX MAXIMA 34C
Ø50 - 17 m MAX
Ø60 - 45 m MAX
max 4 m
Ø80
max 4 m
Ø80
A
m
SC04
0 1020304050607080
12
10
8
6
4
2
0
13
FLEX
Ø50
FLEX Ø60
FLEX
Ø
50
FLEX Ø60
FLEX
Ø
50
FLEX Ø60
