Conexión con tubos coaxiales

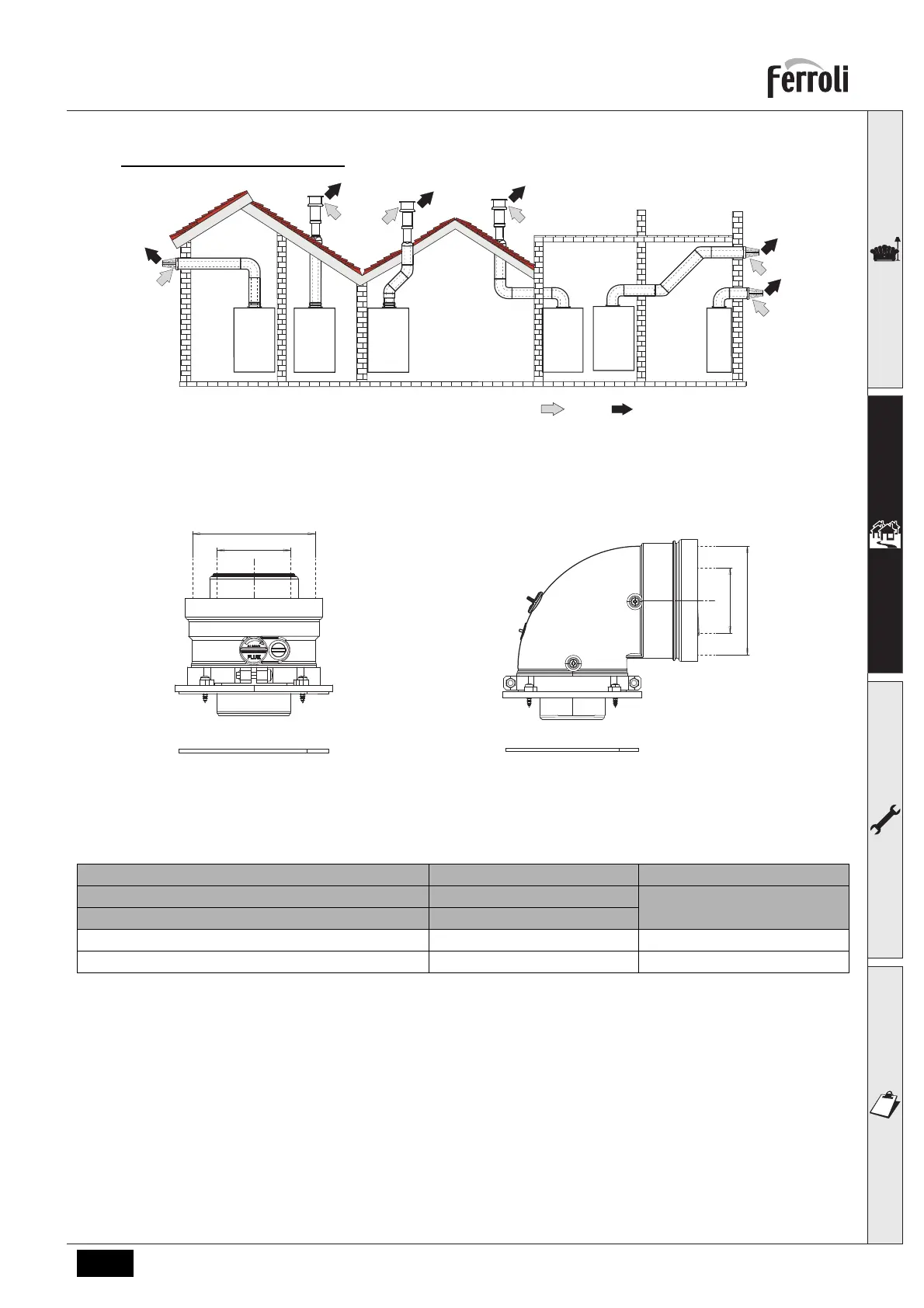

fig. 15 - Ejemplos de conexión con tubos coaxiales ( = aire / = humos)
Para la conexión coaxial, se debe montar uno de los siguientes accesorios iniciales en el aparato. Para las cotas de
taladrado en la pared, vea las figuras fig. 40, fig. 41 y fig. 42. Los tramos horizontales de salida de humos han de man-
tener una ligera pendiente hacia la caldera para evitar que la eventual condensación fluya al exterior y gotee.
fig. 16- Accesorios iniciales para conductos coaxiales
Tabla 2- Longitud máxima de los conductos coaxiales
Coaxial 60/100 Coaxial 80/125
Longitud máxima permitida (horizontal) 7 m
20 m
Longitud máxima permitida (vertical) 8 m
Factor de reducción codo 90° 1 m 0,5 m
Factor de reducción codo 45° 0,5 m 0.25 m
C
1X
C
1X
C
3X
C
3X
C
3X
C
1X
041095X0041096X0
Ø 100
Ø 60
Ø 60
Ø 100
