Conexión con tubos separados

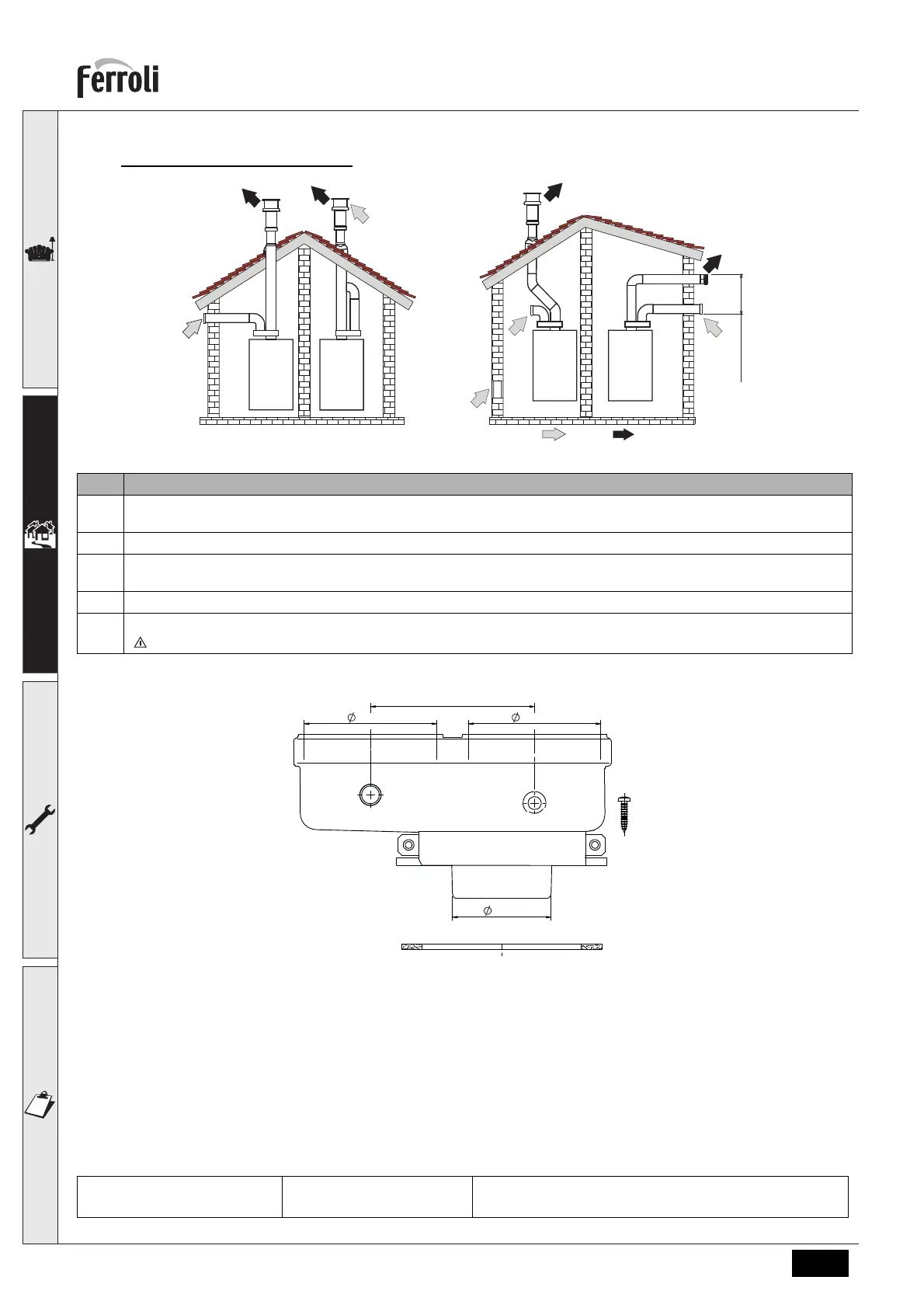

fig. 17- Ejemplos de conexión con tubos separados ( = aire / = humos)
Tabla 3 - Tipo
Para conectar los conductos separados, monte en el equipo el siguiente accesorio inicial:
fig. 18- Accesorio inicial para conductos separados
Antes de efectuar la instalación, compruebe que no se supere la longitud máxima permitida, mediante un sencillo cál-
culo:
1. Diseñe todo el sistema de chimeneas separadas, incluidos los accesorios y los terminales de salida.
2. Consulte la tabla 5 para determinar las pérdidas en m
eq
(metros equivalentes) de cada componente según la posi-
ción de montaje.
3. Compruebe que la suma total de las pérdidas sea inferior o igual a la longitud máxima indicada en la tabla 4.
Tabla 4- Longitud máxima de los conductos separados
Tipo Descripción
C1X Aspiración y evacuación horizontales en pared. Los terminales de entrada y salida deben ser concéntricos o estar lo suficiente-
mente cerca (distancia máxima 50 cm) para que estén expuestos a condiciones de viento similares.
C3X Aspiración y evacuación verticales en el techo. Terminales de entrada/salida como para C12
C5X Aspiración y evacuación separadas en pared o techo o, de todas formas, en zonas a distinta presión. La aspiración y la evacua-
ción no deben estar en paredes opuestas.
C6X Aspiración y evacuación con tubos certificados separados (EN 1856/1)
B2X Aspiración del ambiente de instalación y evacuación en pared o techo
IMPORTANTE - EL LOCAL DEBE ESTAR DOTADO DE VENTILACIÓN APROPIADA.
Longitud máxima permitida BLUEHELIX MAXIMA 24C
80 m
eq
BLUEHELIX MAXIMA 28C y BLUEHELIX MAXIMA 34C
70 m
eq
