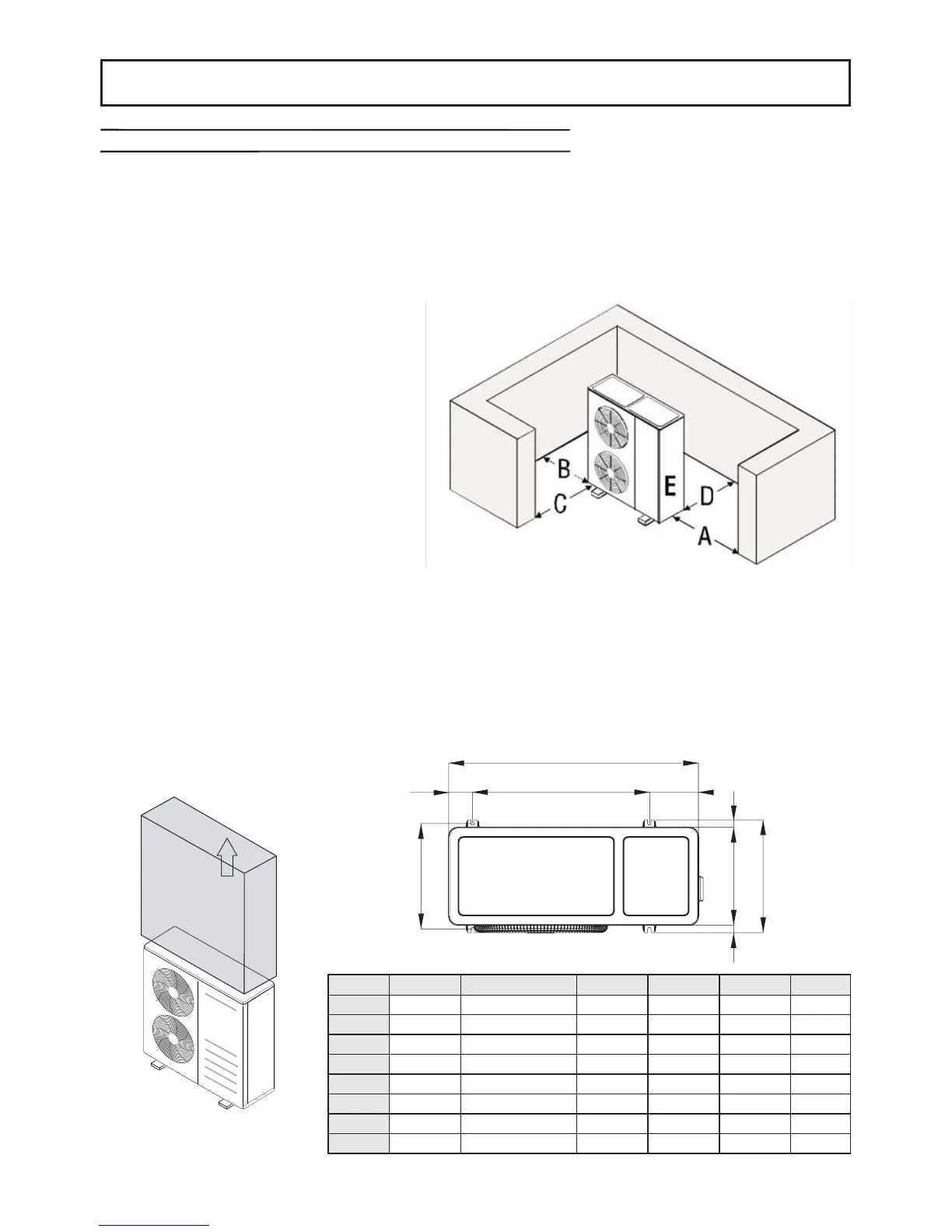

10
INSTALLAZIONE
SCELTA DEL LUOGO DI INSTALLAZIONE DELL'UNITÀ ESTERNA
Nella scelta del luogo di installazione dell'unità esterna tenere presente quanto segue:
• Posizionare l'unità al riparo da pioggia e luce diretta del sole e in una zona sufficientemente ventilata.
• Posizionarla in un punto che sia in grado di sostenerla e dove non possano essere amplificati vibrazioni e rumore.
• Posizionarla in modo che il rumore e il flusso d'aria non diano fastidio ai vicini.
• Posizionarla rispettando una minima distanza da eventuali pareti, mobili secondo quanto riportato in Fig.1.
• Se l'installazione è al suolo, evitare le zone soggette a ristagno o a caduta d'acqua o grondaie, etc.
• Nelle zone soggette a molte precipitazioni nevose, o dove la temperatura si mantiene per lunghi periodi al di sotto
di 0°C, montare l'unità su un basamento in cemento di 20-30 cm, così da impedire la formazione di neve attorno
alla macchina.
• Le pompe di calore, durante il periodo invernale,
producono della condensa che cade sul piano di
appoggio formando depositi di acqua a volte
fastidiosi e/o sgradevoli. Per evitare che la con-
densa vada ad invadere spazi da preservare è
opportuno creare al di sotto della macchina una
vasca di raccolta con un incanalamento della
condensa verso il luogo di smaltimento previsto.
Nel disegno a fianco riportiamo le distanze minime
da rispettare.
A = 40 cm
B = 15 cm
C = 60 cm
D = 15 cm
E = lato attacchi
Un'eventuale copertura deve essere distante,
dalla parte superiore della macchina, almeno di ¾ di altezza della macchina stessa.
N.B.: Il climatizzatore non deve essere circondato da più di tre pareti per assicurare la ventilazione necessaria per il
corretto funzionamento.
Durante l'installazione sollevare il gruppo servendosi di un carrello a forca. Mantenere il gruppo in posizione orizzon-
tale, senza inclinarlo. Una volta posizionata l'unità togliere l'imballo (Fig.2). Un'elevata protezione contro la trasmis-
sione di vibrazioni si ottiene interponendo degli appositi tasselli in materiale resiliente (neoprene, etc.) tra i piedini di
appoggio della macchina ed il pavimento. A tal fine riportiamo uno schema di posizionamento dei supporti antivibranti
(Fig.3). In ogni caso, per la scelta degli stessi, rimandiamo ai cataloghi specializzati.
H
B
I
I
A
D F
E
G
Fig.3
Fig.1
Mod. 12000 18000-24000 30000 36000 48000
UM
A 770 900 895 990 950
mm
B 260 310 330 340 340
mm
D 500 620 585 630 600
mm
E 135 140 155 180 175
mm
F 135 140 155 180 175
mm
G 290 350 320 365 370
mm
H 330 400 355 395 400
mm
I 20 25 17.5 15 15
mm
Fig.2
