Ferroli midas pc10 - Tubazioni DI Collegamento

18
INSTALLAZIONE
TUBAZIONI DI COLLEGAMENTO
Le tubazioni sono arrotolate, e già cartellate da ambo le parti. Le dimen-
sioni sono quelle riportate nel paragrafo "ACCESSORI".

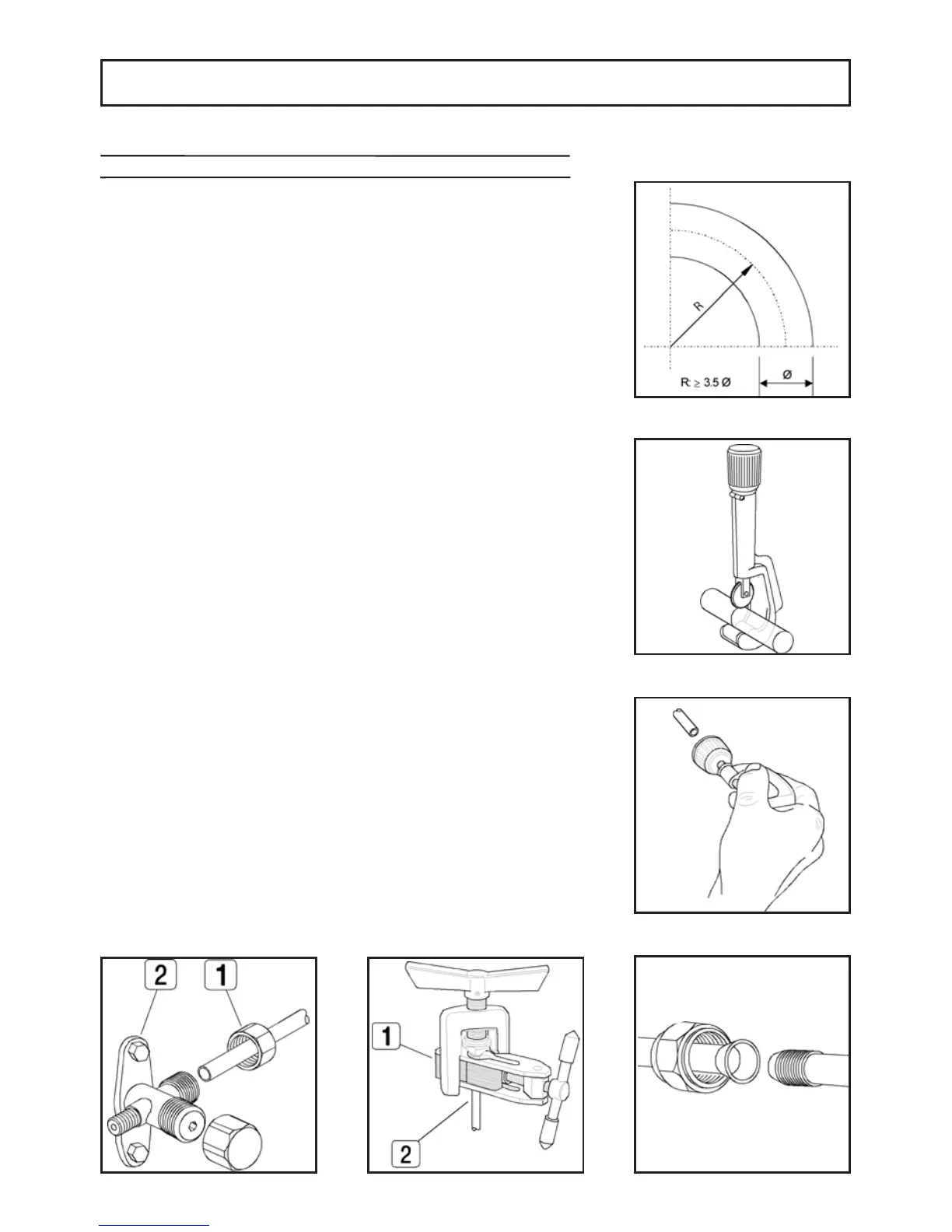

Effettuare il percorso dei tubi frigoriferi secondo le necessità di installa-
zione, realizzando i gomiti necessari rispettando un raggio minimo di cur-
vatura per evitare lo schiacciamento degli stessi. Come indicazione si
tenga presente che il raggio di piega non deve essere inferiore a 3.5
volte il diametro esterno del tubo (Fig.1).
Se a percorso concluso non si volesse tagliare il tratto di tubazione even-
tualmente in eccesso, riavvolgerlo in modo che l'asse delle spire sia oriz-
zontale.
Durante la posa in opera delle tubazioni ricordare quanto segue:
• Svolgere la matassa con attenzione nel senso del quale è stata avvol-
ta.
• Avvolgere con del nastro le due tubazioni tra di loro prima di passarle
attraverso i fori nel muro, per evitare che si danneggi l'isolante e che
entri della polvere negli stessi. Per facilitare questa operazione si con-
siglia di inserire nel foro del muro uno spezzone di tubo in PVC di lun-
ghezza pari allo spessore del muro e con diametro adattabile al foro
stesso.
Nel caso in cui le tubazioni risultino troppo lunghe rispetto alle effettive
esigenze si può procedere al taglio e alla ricartellatura delle stesse, ope-
rando come segue:
1.Utilizzando un tagliatubi (Fig.2), tagliare il tubo alla lunghezza deside-
rata (il taglio deve essere orizzontale).
2.Togliere le bave all'estremità, per evitare perdite di gas (Fig.3).
3.Svitare il bocchettone (1-Fig.4) dalla valvola a tre vie (2-Fig.4) e infi-
larlo nel tubo.
4.Serrare il tubo (2-Fig.5) con un morsetto (1-Fig.5), e procedere alla
cartellatura (meglio se si interpone una goccia di olio frigorifero fra le
parti in attrito).
Se la svasatura si esegue correttamente si ottengono i seguenti risultati
(Fig.6):
- Superficie liscia e speculare.
- Bordi lisci.
- Lati svasati con lunghezza uniforme.
N.B.: Fare attenzione che non cadano all'interno del tubo dei trucioli, pol-
vere o altro perché intaserebbero il circuito frigorifero all'altezza del capil-
lare, causando il blocco dell'impianto o il grippaggio del compressore.
Fig.1
Fig.3
Fig.2
Fig.6
Fig.5
Fig.4
