INSTALLAZIONE

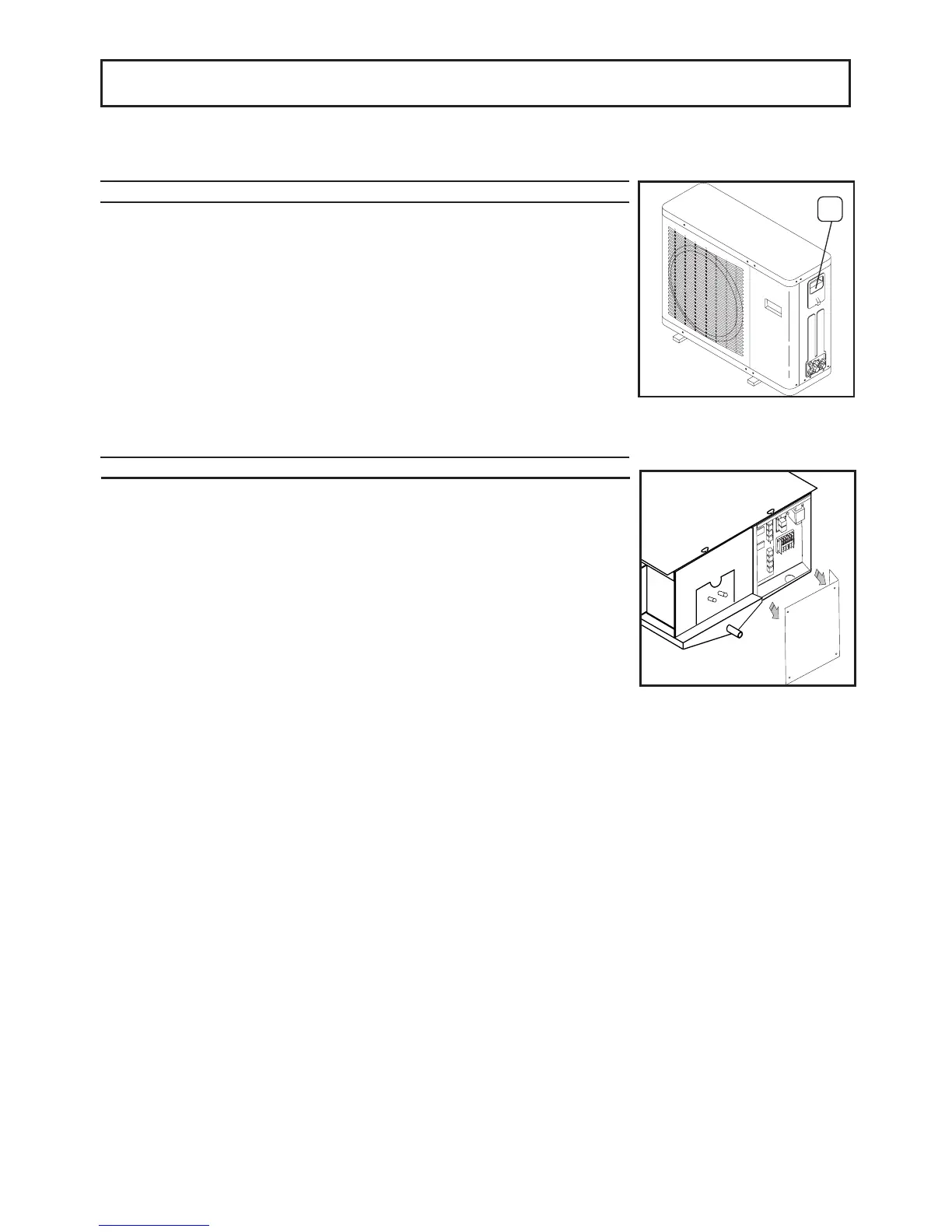

Fig.1
Fig.2
COLLEGAMENTO ELETTRICO UNITÀ ESTERNA
1. Svitare la/le viti e togliere il pannello laterale (Fig.1-1) spostandolo verso il
basso.
2. Effettuare i collegamenti facendo riferimento agli schemi elettrici relativi
all'unità.
3. Richiudere il tutto.
COLLEGAMENTO ELETTRICO UNITA' INTERNA
1. Rimuovere il copri scheda.
2. Inserire il cavi dal lato posteriore o inferiore a seconda dell'installazione.
3. Effettuare i collegamenti facendo riferimento agli schemi elettrici relativi
all'unità.
4. Richiudere il tutto.
Per l'inserimento dei cavi nella morsettiera è necessario premere con un
cacciavite nell'apposita sede, inserire il tratto sguainato e rilasciare il cacciavite.
Verificare il fissaggio.
N.B.:Il filo giallo/verde di terra deve essere almeno 20 mm più lungo degli altri fili.
